產品簡介
產品特點
· 截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。
· 截止閥只適用于全開和全關，不允許作調節和節流。
· 截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。
· 截止閥介質的流向，采用自上而下，以減小閥桿受力。
· 截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量接近99%。
零部件材質及適用介質
閥體 | 閥蓋 | 閥瓣 | 密封面 | 閥桿 | 填料 | 適用介質 |
WCB | WCB+D507MO | D577 | 2Cr13 | 柔性石墨 | 水、油品、蒸汽 | |
ZG1Cr18Ni9Ti | 0Cr18Ni9Ti | Stellite6 | 1Cr18Ni9Ti | PTFE | 硝酸類 | |
Stellite12 | ||||||
ZG1Cr18Ni2Mo2Ti | CF8M | 1Cr18Ni2Mo2Ti | 1Cr18Ni2Mo2Ti | PTFE | 磷酸類 | |
Stellite12 | 堿類、混酸 | |||||
ZG0Cr17Ni14M02 | CF3M | Stellite6 | 316L | PTFE | 磷酸類 | |
Stellite12 | 尿素、甲胺液 | |||||
ZG1Cr5MO | ZG1Cr5MO | Stellite6 | 25Cr2Mo1VA | 柔性石墨 | 水、油品、蒸汽 | |
Stellite12 | ||||||

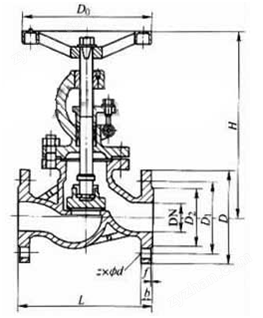

外形尺寸圖表
公稱 壓力 | 公稱 通徑 | 標準值 | 參考值 | ||||||||
PN (MPa) | DN (mm) | L | D | D1 | D2 | b | n-φd | D0 | H | 質量 （kg） | |
1.6 | 25 | 160 | 115 | 85 | 65 | 14 | 4-φ14 | 160 | 253 | 8 | |
32 | 180 | 135 | 100 | 78 | 15 | 4-φ18 | 160 | 280 | 12 | ||
40 | 200 | 145 | 110 | 85 | 16 | 4-φ18 | 200 | 312 | 16 | ||
50 | 230 | 160 | 125 | 100 | 16 | 4-φ18 | 200 | 321 | 16 | ||
65 | 290 | 180 | 145 | 120 | 18 | 4-φ18 | 240 | 325 | 22 | ||
80 | 310 | 195 | 160 | 135 | 20 | 8-φ18 | 240 | 355 | 31 | ||
100 | 350 | 215 | 180 | 155 | 20 | 8-φ18 | 280 | 415 | 45 | ||
125 | 400 | 245 | 210 | 185 | 22 | 8-φ18 | 320 | 460 | 80 | ||
150 | 480 | 280 | 240 | 210 | 24 | 8-φ23 | 360 | 510 | 97 | ||
200 | 600 | 335 | 295 | 265 | 26 | 12-φ23 | 360 | 590 | 169 | ||
2.5 | 25 | 160 | 115 | 85 | 65 | 16 | 4-φ14 | 160 | 285 | 7.5 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-φ18 | 180 | 302 | 8.5 | ||
40 | 200 | 145 | 110 | 85 | 18 | 4-φ18 | 200 | 355 | 12.5 | ||
50 | 230 | 160 | 125 | 100 | 20 | 4-φ18 | 240 | 362 | 16 | ||
65 | 290 | 180 | 145 | 120 | 22 | 8-φ18 | 280 | 325 | 25 | ||
80 | 310 | 195 | 160 | 135 | 22 | 8-φ18 | 280 | 369 | 30 | ||
100 | 350 | 230 | 190 | 160 | 24 | 8-φ23 | 300 | 370 | 35 | ||
125 | 400 | 270 | 220 | 188 | 28 | 8-φ25 | 400 | 558 | 89 | ||
150 | 480 | 300 | 250 | 218 | 30 | 8-φ25 | 400 | 611 | 98 | ||
200 | 600 | 360 | 310 | 278 | 34 | 12-φ25 | 400 | 721 | 170 | ||
