WPDA減速機型號：WPDA40減速機,WPDA50減速機,WPDA60減速機,WPDA70減速機,WPDA80減速機,WPDA100減速機,WPDA120減速機,WPDA135減速機,WPDA147減速機,WPDA155減速機,WPDA175減速機,WPDA200減速機,WPDA250減速機WPDA蝸輪蝸桿減速機速比：1:5、1:10、1:15、1:20、1:25、1:30、1:40、1:50、......

WPDA減速機,WPDA蝸輪蝸桿減速器,WPDA40減速箱,WPDA50減速電機,WPDA60減速馬達

WPDA減速機選型步驟：

1.傳動比計算：根據輸入軸及輸出軸的轉數確定傳動比，計算皮帶輪轉數、計算總傳動比、計算減速機傳動比；
2.計算輸出轉矩：計算減速機輸出轉矩T，T=物體重量WX10x滾輪半徑(D/2)(皮帶輪傳動傳動比ix皮帶輪傳動效率n）T=600×10/(042W(092x5)=260.9N.m
3.修正輸出轉矩：根據使用條件，8小時運轉較大沖擊，工況系之1.5計算修正輸出轉矩T，T，=輸出轉矩TXK。T=260.9×1.25=326N.m
4.計算輸入功率：換算功率P，P=修正輸出轉矩Tx輸出軸轉速，N/(9549x減速機傳動效率n），P=326×（1440/30）/(9549×0.71）=2.3kW
5.根據W鑄鐵蝸輪蝸桿減速機產品樣本選定型號120。傳動比1/80.輸入軸功率3KW。輸出軸轉矩413N.m

WPDA減速機介紹：

1.單級減速機分別有WPA、WPS、WPX、WPO、WPDA、WPDS、WPDX、WPDO、WPKA、WPKS、WPDKA、WPDKS。

2.型減速機分別有WPW、WOWA、WPWS、WPWX、WPWO、WPWV、WPWT、WPWD、WPWDA、WPWDS、WPWDX、WPWDO、WPWDT、WPWDV、WPWK、WPWKA、WPWKS、WPWKO、WPWKT、WPWKV、WPWDK、WPWDKA、WPWDKS、WPDZ、WPDKZ、WPWDKO、WPWDKT、WPWDKV。

3.雙極減速機分別有WPWE、WPEA、WPES、WPEX、WPEO、WPWED、WPEDA、WPEDS、WPEDX、WPEDO、WPWEKO、WPWEDK、WPWEK、WPEKA、WPEKS、WPEEA、WPEEDO、WPEDKA、WPEDKS、WPWEDKO、W。

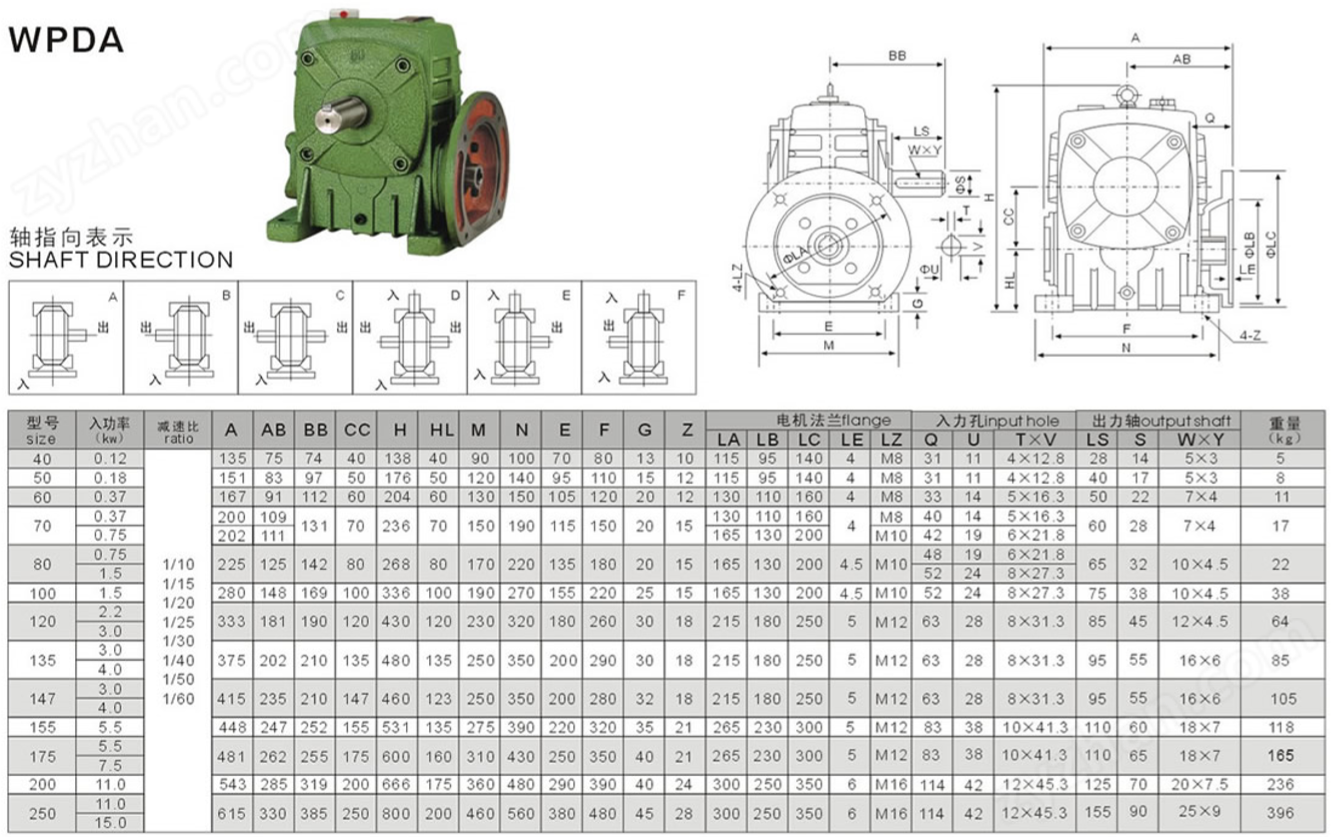

WPDA減速機安裝尺寸圖紙：

WPDA減速機型號含義：WPDA40-100-B

W蝸輪蝸桿減速機；

P箱體結構（P整體/D分體）；
D輸入軸聯接方式（D帶電機法蘭、無代碼是基本型）；
A輸出、輸入軸置式（A入軸在下/S入軸在上/O出軸向上/X出軸向下/T入軸向上/V入軸向下、無代碼基本型）；
40中心距；
100傳動比；
B軸指向；

更多W鑄鐵蝸輪蝸桿減速機型號，請點擊鏈接查看：/ztwlwgjsj.html
