特點

本儀器是工控機型三相繼電保護測試儀，適用于10KV/35KV 及以下保護調試。

儀器具有標準的四相電壓，三相電流輸出，既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸真彩顯示屏，裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等，面板裝有防撞包角。

裝置共有開關量輸入端子8對，開關量輸出端子4對。開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓

配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。

具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。

技術參數

1. 交流電流源（3*40A）

2．直流電流源

3．交流電壓源

4．直流電壓源

5．開關量端子

6．其他

裝置面板說明

1. 電壓短路：LED亮表示電壓源短路示。

2. 電流開路：LED亮表示電流源開路指示。

3. 顯示屏：顯示為8.4寸TFT液晶屏。

4. 觸摸板：類似于筆記本電腦觸摸板，可觸摸控制。左右鍵：左鍵為確認鍵，右鍵可查看文件屬性。

5. 鍵盤：用來輸入定值數據。

6. 功放開關：當功放開關按下，代表輸出接口都帶電了，可以進行軟件操作了。當需要拆除接線時，關閉功放開關即可。

7. 通訊接口：通信為外接筆記本電腦接口，可通過外接筆記本電腦來控制儀器。網口通訊為選配接口。

8. USB通用接口，可接鼠標、鍵盤、U盤。

8. 電源接口：通過配套連接線，接入AC220V交流電壓，內部保險規格：5A，5mm*10mm；ON開：為電源開，OFF關：為電源關。

9. 四相電壓輸出端子：UA、UB、UC、UX，UN為公共端。

10. 三相電流輸出端子：IA、IB、IC，IN為公共端。

11. RST：DSP控制板復位按鈕，當軟件顯示發送數據失敗或無設備連接時，按此按鈕， 使DSP板復位，同時屏幕右下方可出現USB設備的標記。

12. 接地：通過配套接地線安全接地。

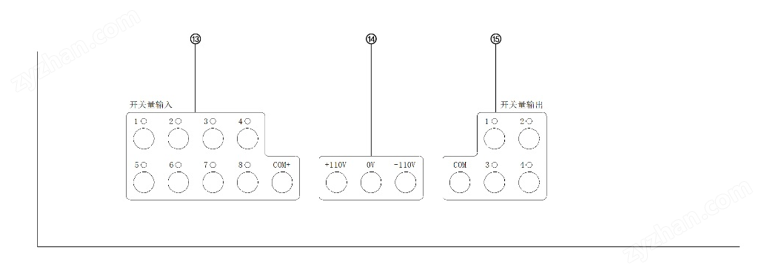

13. 開關量輸入：用來采集保護裝置輸出開關量信號，測量時間或控制信號。

14. 裝置輔助電源：可輸出直流±110V電源，電流輸出2A，可以給保護裝置供電。

15. 開關量輸出：用來控制其他設備，無源節點，容量AC220V/1A。
