一、產品簡介
我公司研發設計的電容電流測試儀,采用全新硬件結構和速度更快的ARM處理器及AD轉換器,內置全新的全數字變頻逆變電源,效率高、發熱量小、體積小、重量輕,更加便于攜帶和現場測試。在任何時刻(包括測量過程中)都可準確測量零序3U0電壓,從而便于用戶判斷系統工作狀態;并且在測試過程中,如果零序3U0電壓過高可自動停止測量過程。
該電容電流測試儀采用工業彩色液晶屏(強光下可讀)、中文菜單、人機交互更加友好,并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高,大大減輕了試驗人員的勞動強度,提高了工作效率。
二、測量原理
電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。
圖1測量原理圖
在圖1中,從PT二次開口三角處注入不同頻率的電流信號(頻率非50Hz,目的是為了消除工頻信號的干擾),在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號,此電流為零序電流,因此它在電源和負荷側均不能流通,只能通過PT和對地電容形成回路,所以圖1又可簡化為圖2。

圖2簡化物理模型
根據圖2的物理模型就可建立相應的數學模型,通過檢測測量信號就可以測量出三相對地電容值3C0,再根據公式I=3ωCOUφ(Uφ為被測系統的相電壓)計算出系統的電容電流。
三、功能及特點
1.測量范圍更寬,測試速度更快。
2.支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。
3.工業級彩色液晶顯示屏,分辨率320×240點陣,強光下可讀。
4.人機交互界面更加友好:
(1)對于一些重要的操作及參數設置,顯示其提示信息和幫助說明。
(2)測量結果及相關參數顯示和打印更加詳細,便于用戶日后分析。
(3)選擇PT連接方式時,可顯示各種PT連接方式下的接線原理圖,便于用戶判別現場PT連接方式及測試線連接位置。
(4)屏幕頂部狀態欄實時顯示優盤插入狀態,對未連接的設備進行操作時,顯示相應的未連接提示信息。
5.實時測量和顯示零序3U0電壓值,便于用戶判斷系統工作狀態;并且,在測量工程中如果發現零序3U0電壓過高,可自動停止測量過程。
6.測量數據存儲方式分為本機存儲和優盤存儲,其中本機存儲可存儲測量數據150條,并且本機存儲可轉存至優盤;優盤存儲數據格式為Word格式,可直接在電腦上編輯打印。
7.熱敏打印機打印功能,快速、無聲。
8.具備多重零序3U0過壓保護電路,測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。
9.具備輸出短路保護功能。
10.具備實時時鐘,可實時顯示當前時間和日期;測量結果包括測量日期及時間。
11.內置全數字變頻逆變電源,具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。
12.體積小、重量輕,方便攜帶使用。
四、技術指標
1、電容電流測量
1.1 測量范圍:0.3μF~200μF 1A~400A
1.2 準確度:±(讀數×5%+2字)
1.3 分辨率:0.3~9.999(0.001) 10~99.99(0.01) 100~999.9(0.1) ≥1000(1)
1.4 電壓等級:0.1KV~99.9KV連續可調
2、零序3U0電壓測量
2.1 測量范圍:1V~100V AC 50HZ
2.2 準確度:±(讀數×1%+10字)
2.3 分辨率:1~9.999(0.001) 10~99.99(0.01)
3、使用條件及外形
3.1 工作電源:AC100-240VAC 0.8A,50/60Hz
3.2 使用溫度:-10℃~50℃
3.3 相對濕度:<90%,不結露
3.4 儀器重量:4.5Kg
3.5 儀器體積:320mm(長)×270mm(寬)×150mm(高)

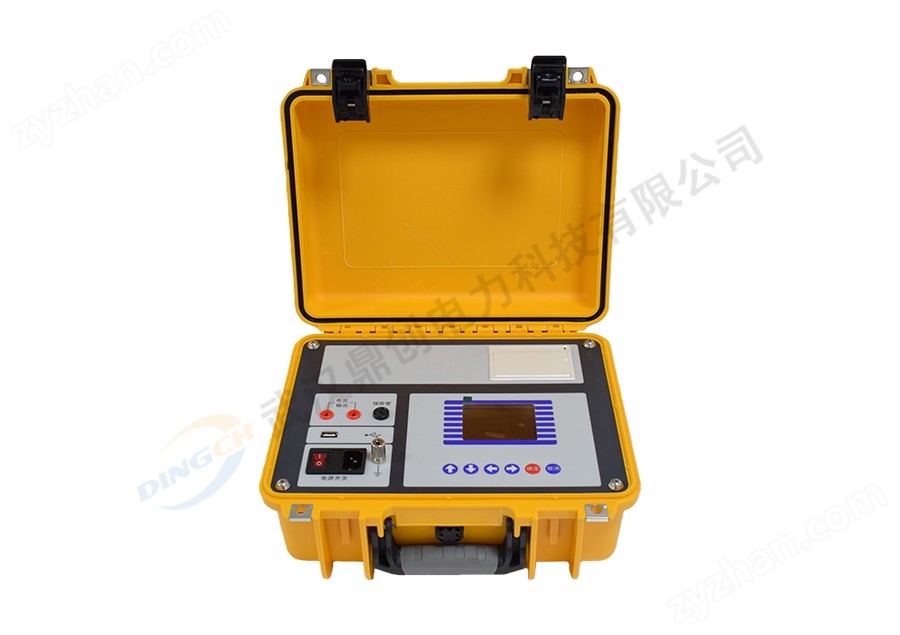

五、面板及各部件功能介紹

1.電流輸出:接測試線一端的彈棒,測試線另一端接PT二次側。
2.保險管:電流輸出保險管,串聯在測試回路中,熔斷電流2A。
3.顯示屏:工業級320×240點陣彩色液晶屏,LED背光,顯示操作菜單和測試結果。
4.按鍵:操作儀器用。“↑↓”為“上下”鍵,選擇移動或修改數據;“←→”為“左右”鍵,選擇移動或修改數據;“確認”鍵,確認當前操作;“取消”鍵,放棄當前操作。
5.優盤接口:外接優盤用,用來存儲測試數據,請使用FAT或FAT32格式的U盤。在存儲過程中,嚴禁撥出優盤。
6.打印機:打印測試結果。
7.接地端子:儀器必須可靠接地?,F(xiàn)場接地點可能有油漆或銹蝕,必須清除干凈。
8.電源開關:整機電源開關。
9.電源輸入:交流AC220V電源輸入。
