產品簡介

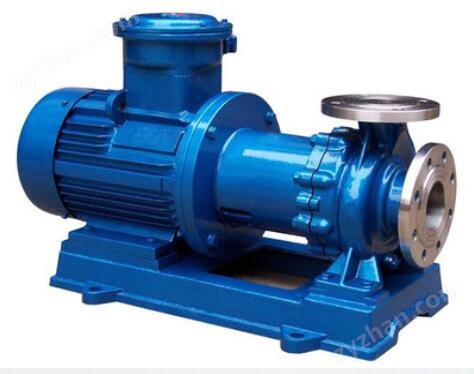

CQB磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力，無泄漏，當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過問隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。
CQB系列磁力泵是磁力泵全國聯合設計組開發的新型無泄漏耐腐蝕泵，其技術經濟指標與國外同類產品八十年代末的水平相當。 CQB系列磁力泵型式及基本參數符合JB／T 7742—1995《小型磁力驅動離心泵型式與基本參數》標準和《小型磁力驅動離心泵三個標準的補充規定》。
型號意義
性能參數本數據僅供參考，請以實際訂貨為準！
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
| 進口 | 出口 | ||||||
| CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 銹 鋼 |
| CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
| CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
| CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
| CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
| CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
| CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
| CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
| CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
| CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
| CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
| CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
| CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
| CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
| CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
| CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
| CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
| CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
| CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
| CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
| 注:每個型號都可配防爆電機 | |||||||
結構圖紙
結構爆炸圖
CQB型磁力驅動離心泵結構圖
安裝尺寸本數據僅供參考，請以實際訂貨為準！
CQB型磁力驅動離心泵安裝尺寸
CQB型磁力驅動離心泵法蘭尺寸
安裝尺寸本數據僅供參考，請以實際訂貨為準！
CQB型磁力驅動離心泵安裝尺寸
CQB型磁力驅動離心泵法蘭尺寸
