產品概述：
ZSJZ系列水流指示器用于濕式自動噴水滅火系統，一般安裝在系統各分區的消防干管始端；可將水流動的信號轉換為輸出電信號，送到電控箱或消防控制中心顯示噴頭噴水的區域，對系統實施監控、報警作用。

ZSJZ水流指示器詳細說明：
ZSJZ水流指示器，是自動噴水滅火系統的重要組成部分，用于檢測和指示報警區域，借助于供水管網內的漿片探測水流信號，并將水流信號轉換電信號，與控制器連接啟動電報警系統和其它電氣設備。適用于濕式、干式、預作用系統。因?yàn)檎w裝配經過99%調試合格出廠，所以安裝簡單方便。
本產品共分為三大類，即三通型、焊接式，馬鞍式。

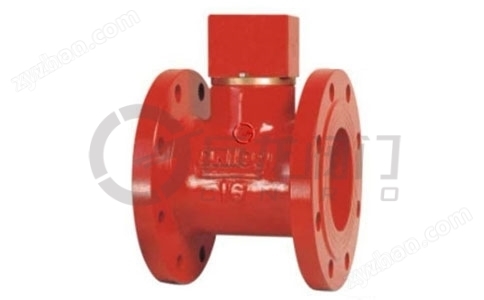

　　三通型水流指示器裝在我廠特制的三通管件中的整體。三通型又分為ZSJZ50-ZSJZ80型為ZG螺紋連接。SJZ100-ZSJZ150型連接方式為法蘭盤連接。焊接式是選用不同規格的馬鞍焊接座和與其配套的水流指示器。安裝時只要在所需管網上開相應的孔，焊上馬鞍座，去掉焊渣涂上防銹漆之類，按水流方向裝上水流指示器即可。這種規格既經濟又方便，是用戶的產品。馬鞍式水流指示器，安裝時只要在所需管網段開設相應的孔，按水流方向裝上馬鞍式水流指示器即可。
技術特點：
　　靈敏度：15L－37.5/min
　　工作壓力：0.14－1.2MPa
　　電性指標：AC220V5ADC24V3A
　　觸點：常開和常閉各一對
　　出廠水壓試驗2.4MPa5Min99%檢驗
　　出廠靈敏度試驗99%檢驗
安裝說明：
　　水流指示器只能水平安裝，安裝時應注意水流方向。本廠生產的水流指示器有十分明顯的水流箭頭，切不可裝反方向。水流指示器的工作參數是預先調定的。因此，安裝時應避免劇烈碰撞，以免損壞工作部件，使預先調定的工作參數發生漂移。

安裝與維護：
ZSJZ-1型安裝先在預定位置按水流指示器規格不同分別鉆出相應孔，孔徑大小如下：規　　格50-80 100 125-150
鉆孔孔徑34 48 60
然后將法蘭底座取下焊接在管道上，去掉留在內壁鐵瘤。ZSJZ-2型安裝采用丁字管螺紋連接，將管道一端連接水流指示6器丁字管一端，丁字管另一端連接管道另一端。ZSJZ-3型安裝采用丁字管法蘭連接。
安裝時必須前后保持有5倍管徑之直管段，水流方向應與水流指示器上標記一致，嚴禁倒向。
接線：接線端子“＋’，為紅線接電源“＋’，24VDC,“一，，端為黑線接地線，“常開”端為黃線接報警系統中的信號端。“公共點”為藍線，為減少引線，可將其與“十”相短接。
水流指示器調試和定期檢查，可打開分區末端試水裝置，放通水流進行模擬試驗，檢查水流指示器是否動作，若發現故障，應分別檢查水流指示器及報警裝置，排除故障，使系統處于伺服狀態。

技術參數:

型號	公稱通徑 （mm）	額定工作壓力 （MPa)	報警流量 （I/min)	開關容量	觸點接線方式
ZSFZ100	100	1.2	15-37.5	AC220V.5A DC24V.3A	C-NO常閉 C-NC常開
