用途說明

為了擴大各種通用型壓力儀表的使用范圍，能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固和 有固體浮游物介質的壓力，以及對某些測量介質不能直接進入通用型儀表內和便于清洗防止沉淀物質積聚 的場合的壓力檢測時，必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。

隔膜表主要用于石油、化工、制藥、食品、輕紡等工業部門生產過程中的壓力檢測。

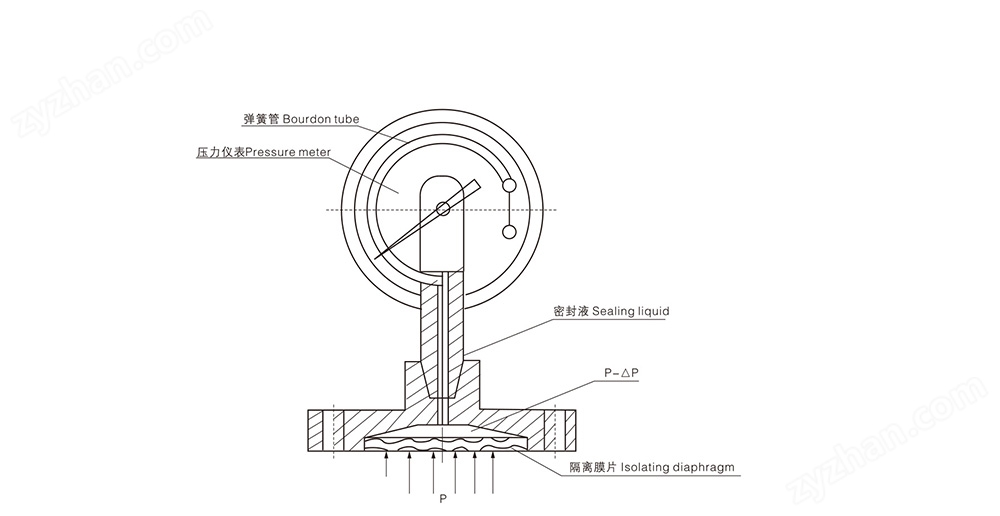

系統構成示意圖

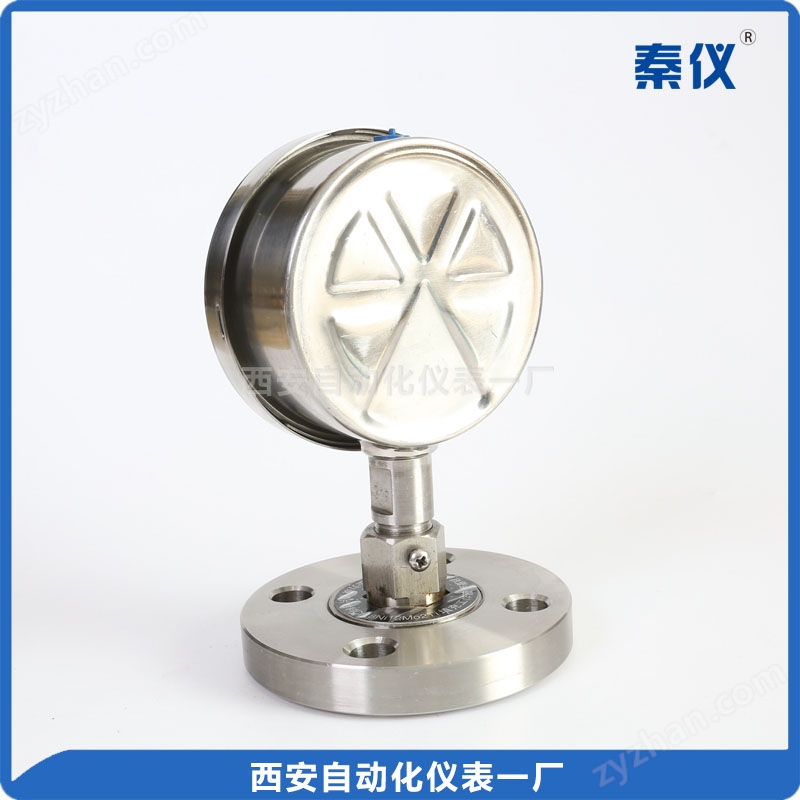

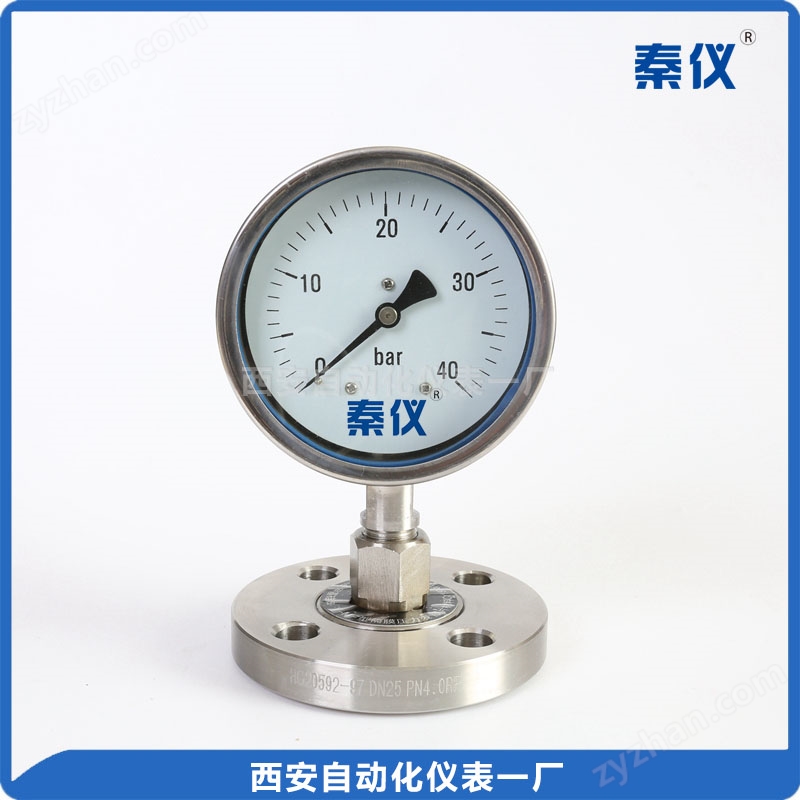

結構原理

隔膜壓力表由各種通用型壓力儀表和不同結構的隔膜隔離器組成一個封閉系統，內充密封液。當被測 介質的壓力作用于隔膜時，則隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力 儀表中的彈性元件產生相應的彈性變形— 位移，經指示裝置顯示壓力值。當隔膜的剛度足夠小時，則壓力 儀表指示的壓力就近于被測介質的壓力值。

主要技術指標

◇隔膜表的溫度特性

由于隔膜表的系統內填充了密封液作為壓力傳遞的介質，致使隔膜表的溫度影響量與密封液體膨脹系數、 隔膜剛度及受壓部位的溫度有關。對于低量程壓力儀表的影響尤為明顯。一般受壓部溫度誤差規定不大于 0.1%/℃，所以隔膜表的溫度影響一般是由通用壓力儀表溫度影響量與隔膜隔離器受壓部溫度影響量兩者之和。

◇隔膜表的液位差

尤其對于帶軟連接管的隔膜表，由于隔膜受壓部與通用型壓力表安裝位置不在同一水平面上，會產生 液位差的影響量△P。在精確測量時更應注意。

◇隔膜表的耐蝕性

隔膜表的耐蝕性可通過合適的選擇與測量介質接觸部分的隔膜，法蘭及密封墊圈的材料來保證。
隔膜材料：0Cr17Ni12Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
法蘭材料：不銹鋼0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。
密封墊圈材料：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。

◇隔膜液的選擇

為保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。

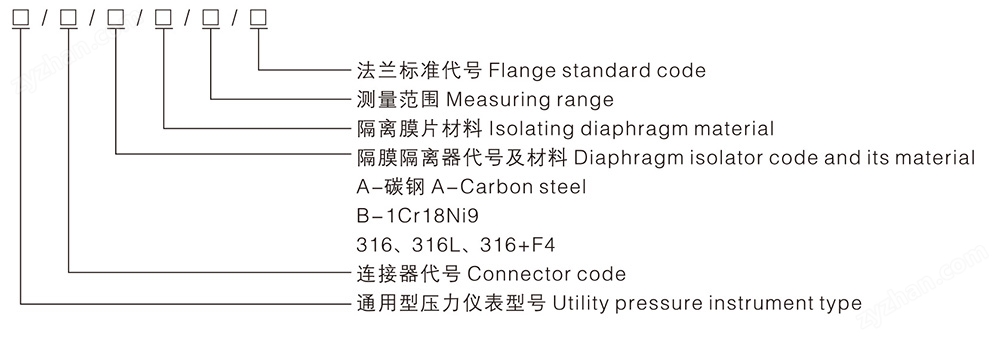

型號表示

型號標記示例

標記1：Y-100B/SR/MF(A)/316/4MPa/50-4.0HGJ46

通用儀表為Y-100B不銹鋼壓力表，連接形式為SR散熱式，采用敞開式凸面法蘭MF，隔離器(法蘭)材 料為碳鋼，膜片材料為316不銹鋼，測量范圍0~4MPa，法蘭標準50-4.0HGJ

46。 標記2：YSG-2/Z/MG(B)/哈1/MPa/20-4.0HGJ47

通用儀表為YSG-2電感壓力變送器，連接形式為直接，采用工字型法蘭MG，隔離器(法蘭)材料為 1Cr18Ni9，膜片材料為哈氏合金，測量范圍0~1MPa，法蘭標準為20-4.0HGJ47。

隔膜裝置法蘭尺寸

1、敞開式凸面法蘭(單位：mm)

* 均可按用戶提供或指定的法蘭標準尺寸制造

2、工字形凸面法蘭[代號MG]

量程上限值： ≤4MPa(單位：mm)

* 均可按用戶提供或指定的法蘭標準尺寸制造

3、螺紋接頭式［ML］

量程上限值t：≤60MPa

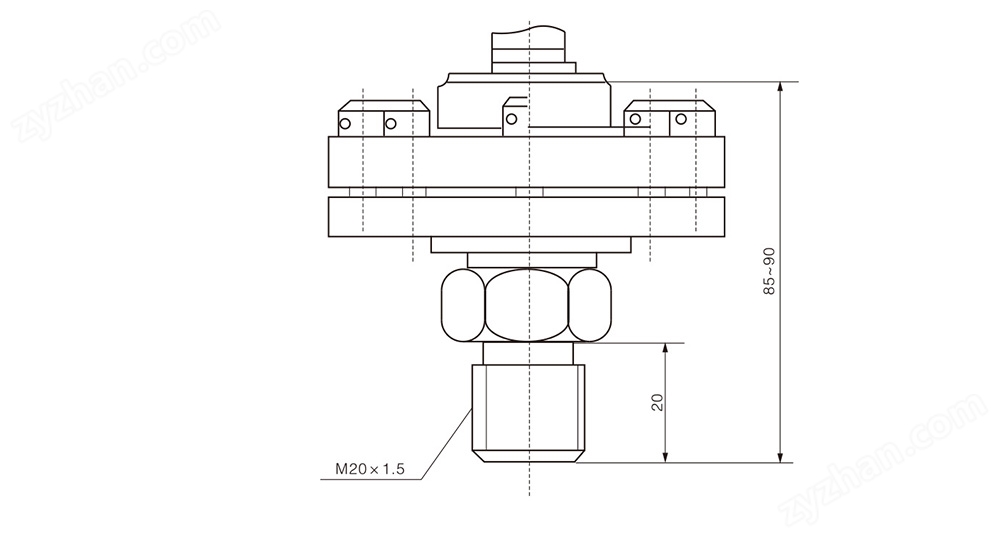

4、螺栓式隔膜隔離器[代號MZ]

測 量 范 圍 ：1~25MPa
隔 膜 和 隔 膜座材料 ：0Cr17Ni12Mo2[316]

5、卡箍式隔膜隔離器［代號MC］
6、螺母式隔膜隔離器［代號MN］
7、矩形法蘭式隔膜隔離器［代號MH］
注：5、6、7均見衛生型隔膜壓力表專頁。

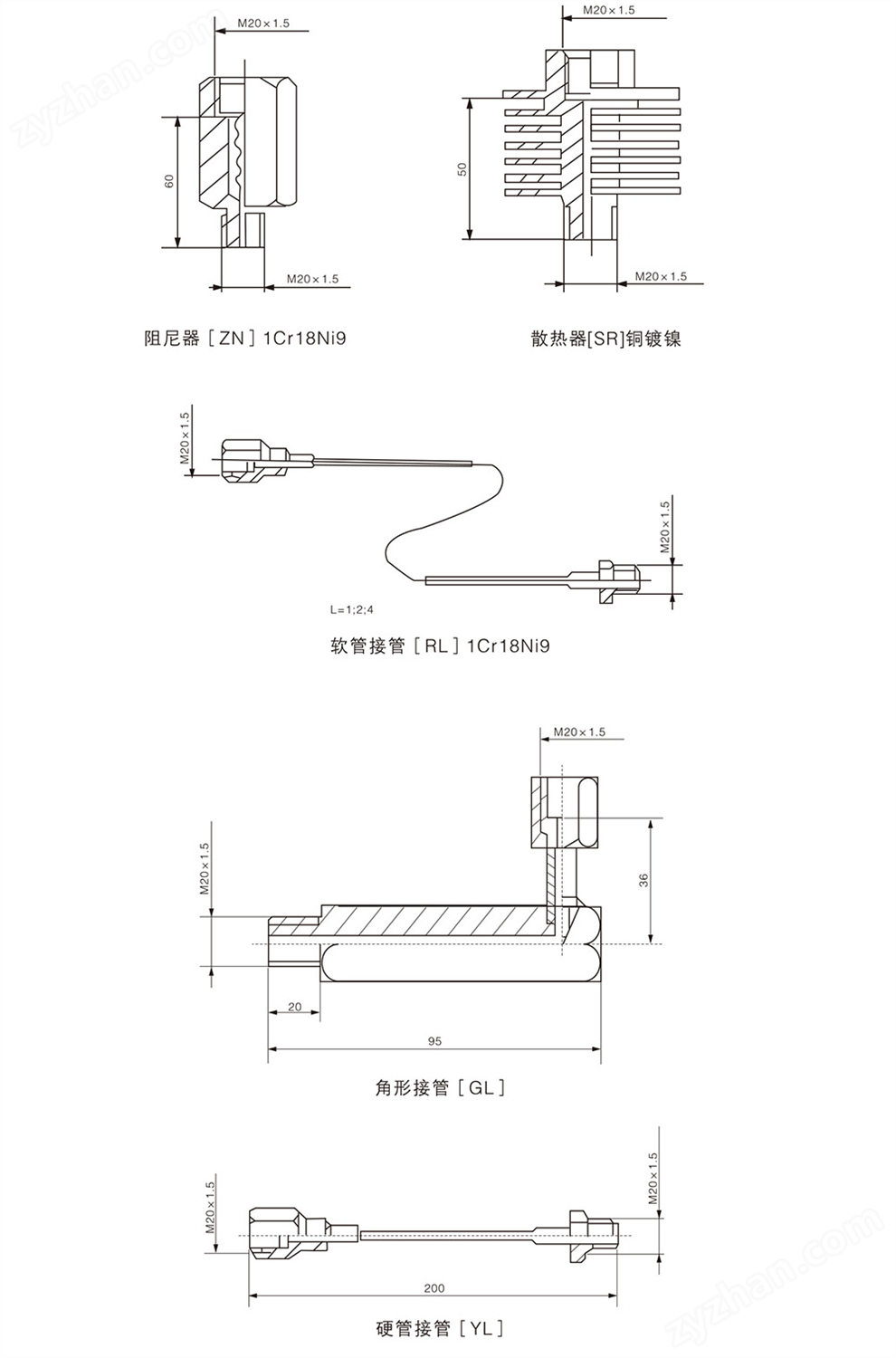

外形尺寸
