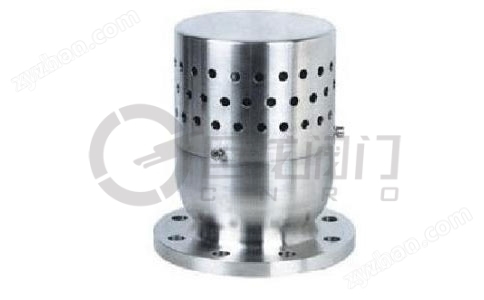

真空負壓安全閥(TFA72W)
TFA72W適用于溫度≤200℃的負壓系統,當容器內負壓超過允許值時,該閥自動開啟,吸入空氣;
當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。
當容器內負壓達到允許值時,該閥自動關閉,從而保護設備及系統。安裝在正常非負壓系統,當容器和系統的放散閥未打開,產生負壓時,此閥自動開啟。

| 主要性能規范 | |||
| NO. | Name of part | TFA72W-P Materials | TFA72W-R Materials |
| 1 | Body | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Seat | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | Adjusting ring | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | Bonnet | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | Stem | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | Spring | 50CrVA | 50CrVA Coated Teflon |
| Working temperature | 200 |
| Suitable medium | TFA72W-10P Nitric acid etc. medium |
| TFA72W-10R Acetic acid etc. medium |
| 主要零部件材料 Explanation of materials for main parts | |||||||
| Nominal diameter DN(mm) | Dimensions | ||||||
| D | D1 | D2 | Z- d | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
