結構特性

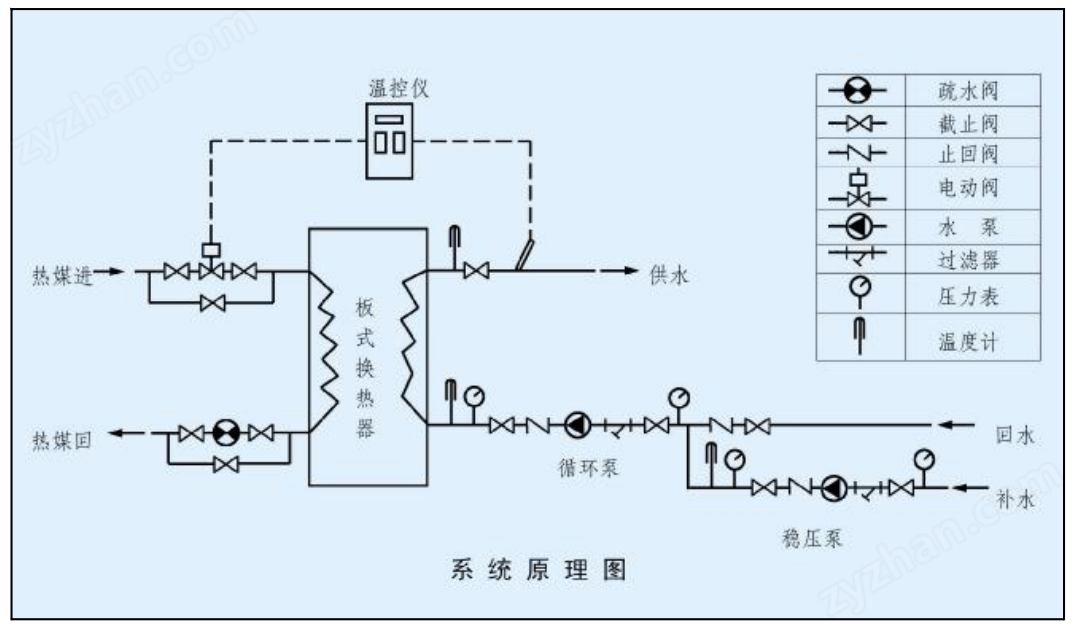

    1、系統原理 CLZH 型組合式換熱機組，將傳統的機房 布置方式改為整體形式，系統原理如圖示:

     2、組成部件

            ① 板式換熱器是組合機組的核心部件，潺林高 品質板式換熱器是換熱機組正常工作的可靠保障。

            ② 循環水泵采用立式管道泵(熱水泵)，選用 國內品牌。

            ③ 穩壓泵采用旋渦泵，啟停由壓力控制。

            ④ 溫控裝置為潺林的主要產品之一———CLW 型水溫智能控制儀控制，精度高、無泄漏、使 用壽命長。

            ⑤ 控制柜集中了水溫智能控制，穩壓泵自動控 制及循環泵啟停控制，關鍵電氣元件均選用 進口產品，穩定可靠。

            ⑥ 閥門、儀表等均用優良產品，管道采用無 縫鋼管。

            ⑦ 整體為可拆式結構，可分散運輸，現場組裝。

組合式換熱機組性能參數

設計

    組合式換熱機組的設計包含板式換熱器、循環 泵穩壓泵、溫控裝置及附件的設計選型。 潺林設計人員根據用戶提供的相關參數(見表)， 進行計算選型，確定設備型號及參數，反饋至用戶 確認。另可根據用戶要求進行設計。

     您需提供的參數見下表:

換熱機組選型表：

    1、水 - 水換熱(生產 95℃/70℃熱水)用于采暖：

    2、水 - 水換熱(生產 60℃/50℃熱水)用于空調：
