結構特性

    1.系統原理CLZH型組合式換熱機組，將傳統的機房布置方式改為整體形式，系統原理如圖示：

    2、組成部件

            ① 板式換熱器是組合機組的核心部件，潺林高品質板式換熱器是換熱機組正常工作的可靠保障。

            ② 循環水泵采用立式管道泵(熱水泵)，選用 國內品牌。

            ③ 穩壓泵采用旋渦泵，啟停由壓力控制。

            ④ 溫控裝置為潺林的主要產品之一———CLW 型水溫智能控制儀控制，精度高、無泄漏、使 用壽命長。

            ⑤ 控制柜集中了水溫智能控制，穩壓泵自動控 制及循環泵啟?？刂?，關鍵電氣元件均選用 進口產品，穩定可靠。

            ⑥ 閥門、儀表等均用優良產品，管道采用無 縫鋼管。

            ⑦ 整體為可拆式結構，可分散運輸，現場組裝。

組合式換熱機組性能參數

設計

    組合式換熱機組的設計包含板式換熱器、循環 泵穩壓泵、溫控裝置及附件的設計選型。 潺林設計人員根據用戶提供的相關參數(見表)， 進行計算選型，確定設備型號及參數，反饋至用戶確認。另可根據用戶要求進行設計。

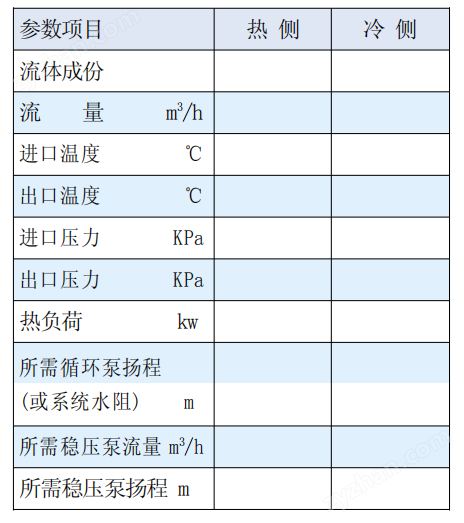

     您需提供的參數見下表:

安裝、使用

    1、安裝:

    CLZH 組合式換熱機組安裝簡便，定位后對應連 接管口即可，同時注意以下事項：

    ① 機組可整機運輸，亦可分散運輸、現場安裝；

    ② 機組應置于高出地面 100-150mm 的基礎上，并用 橡膠板墊平，防止傾斜，無需固定；

    ③ 連接管道時，避免將推力或重力作用于機組上；

    ④ 系統應防止超壓運行，設置壓力保護；

    ⑤ 安裝時，注意在機組四周保留一定的操作空間。

   2、使用：

    ① 運行前應檢查管道連接是否正確;

    ② 運行時應先啟動循環泵，再開啟熱媒 閥門;停止運行時，先關閉熱媒閥門，后停止循環泵;

    ③ 應對機組進行必要的維護，尤其是 板式換熱器和溫控裝置。

換熱機組選型表

    1、汽 - 水換熱(生產 95℃/70℃熱水)用于采暖

   2、汽 - 水換熱(生產 60℃/50℃熱水)用于空調
