性能特點

　　1） CLRV-03/04 特點：

　　◆   采用小管徑換熱管束，熱媒二級換熱；

　　◆   罐內增設導流、阻流裝置、提高傳熱系數；

　　◆   采用新型換熱管束，多流程，熱媒利用率高，節能；

　　◆   熱媒溫降大不必增設疏水器，凝結水出水溫度約55攝氏度；

　　◆   換熱量大，為同類標準罐的 1.2～2 倍；

　　◆   冷水區域小，容積利用率達 90%；

　　◆   綜合性能遠優于同類標準罐、節能。

　　2） CLBRV-03/04 特點：.

　　1、CLBRV-03/04 波節管換熱器具有 CLRV-03/04 特點外，還具有當汽水換熱時，凝結水出口溫度在 30～45℃之間，回收了約占全部換熱量的 15%的凝結水熱量，節能。

　　2、熱媒溫降大，換熱充分，是同型 RV 系列產品的 2.5～3 倍。

主要工作原理

　　1、提高熱媒與被加熱水的流速，使熱媒與被加熱水的換熱由層流換熱轉變?yōu)槲闪鲹Q熱；

　　2、充分利用罐體內初次加熱時冷、熱水的密度差，使其形成自然循環，將罐體底部的冷水加熱。

設計使用說明

　　1、被加熱水出口溫度要求不高于 75℃，為延緩結垢，被加熱水出口溫度宜控制在60～65℃之間。

　　2、熱交換器設置

　　(1)  在換熱器頂部裝安全閥，安全閥開啟壓力應與選用“表 1”至“表 4”中的“設計壓力”值相同（訂購安全閥時應聲明），安全閥的安裝與使用應符合國家頒發的《壓力容器安全技術監察規程》的規定。

　　(2)  應設膨脹水箱或壓力式膨脹罐與換熱器相連，以承受罐體及系統中水的膨脹量，在條件許可的場合，也可在換熱器頂部裝設通大氣的膨脹管。

　　(3)  換熱器使用中應定期檢驗，每年至少進行一次外觀檢查，每三年至少進行一次內、外部檢驗，每六年至少進行一次檢驗，檢查與檢驗的內容及要求按《壓力容器技術監察規程》進行。

　　3、換熱器使用中，應根據被加熱水水質與使用情況定期清理水垢，當被加熱水硬度較高時宜采取適宜的軟化措施。

操作說明

　　1、先將換熱器及整個熱水管網充滿冷水；

　　2、開啟管網熱水循環泵，同時打開熱媒進、出口管上的閥門，將換熱器內及管網內冷水均勻加熱到設定溫度，再開啟溫度自控閥使其投入工作，系統投入正常運行狀態。

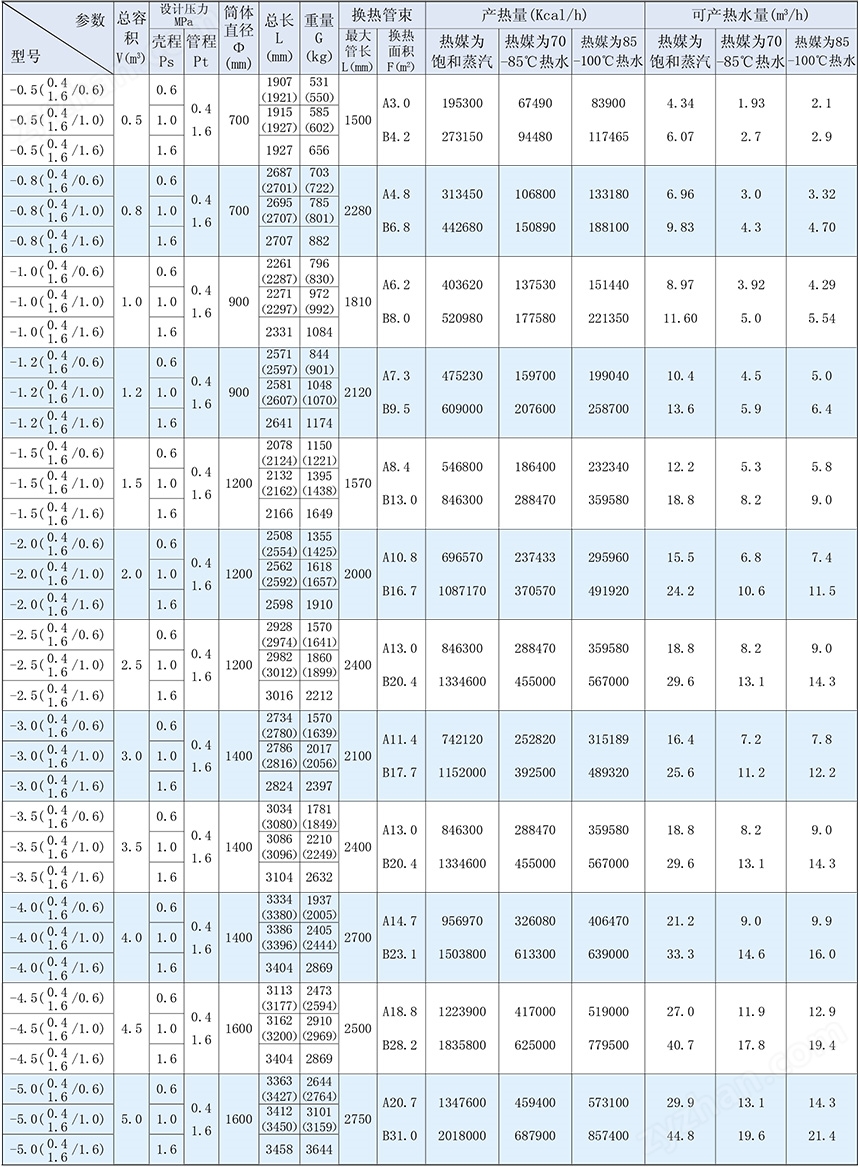

CLRV-03 臥式容積式換熱器主要技術參數表

CLRV-04 立式容積式換熱器主要技術參數表

CLBRV-03 臥式大波節管容積式換熱器主要技術參數表

CLBRV-04 立式大波節管容積式換熱器主要技術參數表

CLRV-03/CLBRV-03 臥式容積式換熱器尺寸表

CLRV-04/CLBRV-04 立式容積式換熱器尺寸表

外形尺寸圖

　　1、CLRV03/CLBRV-03 外形尺寸圖

　　2、CLRV04/CLBRV-04 外形尺寸圖
