KSY鉸刀液壓泥砂泵

產品概述：

KSY系列鉸刀液壓泥砂泵是安裝在挖機臂上由挖機的液壓系統驅動的新型泥砂泵，其按照出口直徑分為12寸、10寸、8寸、6寸、4寸等幾大系列多種規格。主要是作為挖掘機的附屬裝置，在水較多，淤泥、泥砂、沙石較稀不利于挖掘且不便車載運輸?shù)那闆r下，用該液壓泥砂泵進行抽取作業，大大提升了工作效率，廣泛應用于內河航道清淤工程，港口泥沙治理，尾礦庫抽砂、選礦，市政下水道等排淤等。

工作條件：

1、挖掘機液壓驅動，本泵適配于卡特、沃爾沃、小松、日立、住友、神鋼、斗山、現代、徐工、三一、玉柴、柳工、龍工、中聯、山重、臨工、山河、廈工、晉工等各品牌120、150、200、220、240、300、330、360、400等各系列挖掘機。

2、液壓泵站驅動，本泵所用的液壓馬達適配于小型、中型、大型各系列液壓泵站。

型號意義：

　　200KSY500-20

　　200–泵排出口公稱直徑 （mm）

　　KSY–鯤升液壓泥砂泵

　　500–額定流量 （m3/h）

　　20 –額定揚程 (m)

工作原理

KSY型鉸刀液壓泥砂泵是由液壓系統提供動力，馬達為執行元件，將液壓能轉化為機械能的新型泥砂泵。工作時通過水泵攪拌葉輪的旋轉，將能量傳遞給漿體介質，使之產生一定的流速，帶動固體物流動，實現漿體的輸送。

液壓馬達選用國產定量柱塞馬達和五星馬達，具有結構合理、性能好、效率高和工作穩定等特點。根據客戶實際工況，選用不同排量馬達。

主要特性

1、泵底部帶有攪拌葉輪，同時并可配備兩邊及多邊鉸刀，可防止大塊的固體物質將泵堵塞，使固體與液體充分混合，從而更便于處理。

2、此泵可處理粒徑為50mm的固體物質，固液抽取濃度可達70%以上；

注意：由于工況的不同，泵的產量也可能隨處理的介質，現場操作，輸送距離等因素的影響而變化。

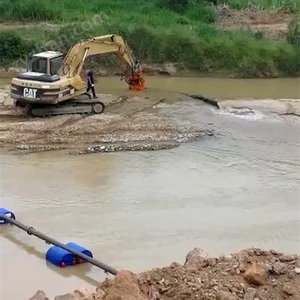

3、本裝置主要安裝在挖掘機上，動力由挖掘機的液壓站提供，可以實現自由轉場，且動力源為柴油機，在偏遠地區施工時可以解決電力不便問題。

4、過流件：即泵殼、葉輪、護板、攪拌葉輪均采用高鉻合金，也可訂制其他材質。

5、采用獨特密封裝置，免于頻繁更換機封，提高工作效率。

產品優勢：與電動潛水泥砂泵相比較有

以下優勢：

1、液壓傳動運動慣性小、反應速度快，可實現大范圍的無級調速；

2、可自動實現過載保護，不存在燒電機現象；

3、抽取砂漿、泥砂、礦渣等固體濃度高，可達70%以上；

4、連接在挖掘機等帶有液壓系統的機器上，可實現自由轉場，尤其在偏遠地區施工時，電力不足的情況下，優勢更為明顯；

5、可作為挖掘機的一個附件，在不利挖的時候進行抽取并遠距離輸送，提高挖掘機的自身價值。

主要用途：

1、港口、河道、湖泊等抽沙、清淤、疏浚，清除泥砂等；

2、工程施工排泥沙、泥漿、橋墩施工時排水排泥沙，提取泥砂、碎石等，圍海造港工程；

3、鐵礦、尾礦庫、選礦廠等礦山排渣，排漿和所有含有固體物質的溶液；

4、在冶金、鋼鐵以及其他行業中用于吸取高濃度的尾渣、廢渣以及高溫鐵渣、鐵屑等；

5、搶險排澇、清理災后淤泥等；

6、可適用于淺水區和沼澤地工作，可用于河道清淤、湖泊開發、濕地公園建造、沿海灘涂開發、鹽湖開發、尾砂礦治理等水利工程及沼澤地開發工程。
