一、產品概述：

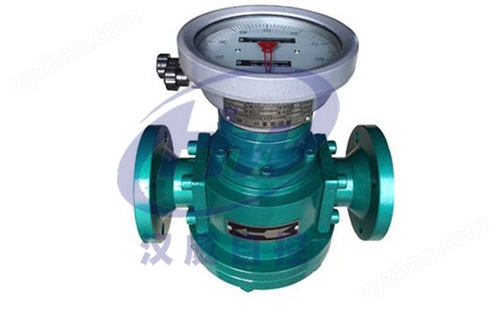

 LL系列腰輪流量計是一種容積式流量測量儀表，計量部分采用不銹鋼材料，具有較強的防腐性能，可用于含水的腐蝕性的原油或其它腐蝕性介質的流量計量。本流量計能現場顯示累積流量和配有遠傳輸出接口，可另配光電式轉換器輸出電脈沖信號或模擬信號，與流量積算儀配套，可進行遠程測量、顯示和控制。



其結構特征為:在流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪。在流量計殼體外面與兩個搜輪同軸安裝了一對傳動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。



能現場累積流量，并配有遠傳輸出接口，可另配光電式轉換器輸出脈沖信號或模擬信號，與流量積算儀配套，進行遠程測量顯示和控制。



 LL系列腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。可現場指示累積流量和瞬時流量，配以發信器及流量智能控制儀，可實現遠距離測量和控制。廣泛用于石油、化工、電力、冶金、交通、食品加工、醫藥、國防、商業貿易等部門對石油及石油制品、化學溶液等流體的準確測量。



二、工作原理：



 LL系列腰輪流量計是當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。


三、應用計量：



 LL型，可用于純原油，重油等高粘度液體的流量計量；



 LL-D防砂型可用于含砂原油、重油等高粘度流體的流量計量；



 LL-F不銹鋼型流量計與介質接觸的部分采用不銹鋼材料加工制造，具有較強的防腐性能，可用于腐蝕性液體的流量計量，特別適用于化工行業；



 LY-C輕質油型特別適用于輕油，柴油等低粘度流體的流量計量。



四、主要特點：



1、測量準確度高，基本誤差一般可達正負0.2%到正負0.5%，特殊要求時可達正負0.1%,流量計的特性一般不受流動狀態的影響，也不受雷諾數大小的限制。



2、可用于高粘度液體的流量測量



3、測量范圍度較寬，典型的流量范圍度為5：1到10：1



4、字輪式計數器累積流體總量，無需外部能源，使用方便面計數器累積流量雙顯示，其中之一可以復零，方便用戶在不連續計量的情況下使用。



5、計量部件之間無接觸，不磨損，使用壽命長。



6、大口徑流量計采用又轉子形式，降低流量計運轉噪聲和振動。



五、技術參數：



1、允許基本誤差：±0.1% 、±0.2% 、±0.5%；



2、公稱通徑DN（mm）：15～300；



3、公稱壓力PN（M.Pa）：鑄鐵（A）、不銹鋼（P） 1 .0 、1.6、2.5、4.0、6.3；鑄鋼（E）2.5、4.0、 6.3 、9.6；



4、被測液體溫度：



a.低溫型：-40～ +60℃；



b.常溫型-10℃～ +80℃；



c.中溫型-10℃～ +200℃；



d.高溫型-10℃～ +300℃；



5、被測液體粘度（mPa.s）：0.3～ 50000；



6、管道連接：GB/T9118-2000（中國標準法蘭）；NIST（美國標準法蘭）；BSPT（英國標準管螺紋）：NPT（美國推拔管螺紋）；



7、現場顯示：99999,999 L（累計流量）9999,999.9 L（單次流量）；9999,999.9 L（瞬時流量）；



8、輸出信號：脈沖信號、4～20mA、1-5V、4～20mA +HART協議、MODBUS支持RS232、RS485通訊（任選）；



9、防爆等級：EXiaIIBT5EXiaIICT5防護等級：IP65。



六、安裝使用：



1、流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致。



2、當被測液體含有氣體時，流量計前應安裝氣體分離器。



3、不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。



4、流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。



5、節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。



6、嚴禁使用掃線蒸汽通過流量計。



7、在連續使用部門，流量計需加旁通管道。



8、流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計。



9、嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計。



10、流量計在使用時流量大小不得超過技術要求。流量計正常工作在zui大流量70~80%為優。



11、被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。



七、安裝注意事項：



1、在安裝前不得隨意打開流量計的進氣，出氣兩封口；



2、當管道上安裝的設備較多時，流量計應放在后安裝；



3、在條件允許的情況下，安裝前須***對管道進行高壓吹掃；



4、安裝時應對接口處的鐵銷，毛刺進行細心清除；



5、流量計的前面須***安裝過濾網，對測量介質進行過濾;測量液體時，若其中含有氣體，流量計前選裝消氣裝置，確保流量計的測量精度；



6、安裝方式多樣，水平豎直安裝均可，豎直安裝上進下出，下進上出不受影響，但流量計不得反裝，反裝時，流向相反，腰輪反轉，因間正反轉隙設計不同會損壞腰輪；



7、對直管段要求較低，但須預留足夠的安裝過濾裝置的距離；



8、腰輪轉動是靠流體的壓差為動力的，當測量介質的粘稠度過大時，影響流量計測量精度；



避免以上幾點，能使流量計達到更好的測量精度。
