一、產品名稱：可程式恒溫恒濕試驗箱

二、產品型號：JX-3020

三、產品性能：

1、用途：

本主要針對可程式恒溫恒濕試驗機又名環境試驗機，試驗各種材料耐熱、耐寒、耐干、耐濕性能。適合電子、電器、食品、車輛、金屬、化學、建材等工廠之用。

2．設備規格參數：

測試箱尺寸：  630×480×500 mm  （W×D×H）

機臺  尺寸：  1100×1500×1050（約） mm （W×D×H）

溫度范圍： -20℃～+150 ℃

濕度范圍： 20 %～98 % RH

溫度穩定度：  ±0.5℃

濕度穩定度：  ±2.5%

溫度波動度：  ≤±2.0℃

溫度均勻性：  ≤±2.0℃

濕度偏差 ：   ±3%

4.結 構 設 計

內外箱材質：測試區內箱不銹鋼板 ( SUS # 304 )，外箱烤漆

外箱燈源：    高亮度照明燈 ( 歐司朗 或 飛利浦 13 W PL燈 )

同溫層結構設計： 有效避免箱體頂部凝結

觀 測 視 窗：     觀察試品使用視線良好。前門配可觀察視窗。

窗口防汗設計：    采用中空電熱器裝置，防止水氣凝結 ( 40 W )

測  試  孔： 1個測試孔，可外接測試電源線及信號用 (5.0 cm )，可根據客戶要求制作孔位。

機 臺 滑輪：  采滑輪移動調整擺放位置與強力螺栓固定位置(200Kg / 輪 )

保  溫  層： 保溫絕緣層耐燃防火 PU ＋ 隔熱(保溫層厚 10.0 cm)

箱 內 盤 架： 可活動調整柵盤架與不銹鋼條狀柵盤二只(盤架每間格 5.0 cm)

箱     門 ：  采用雙道隔熱氣硅膠條,有效隔絕外部溫度泄漏

5.溫 濕 度 電 熱 循 環 系 統

電熱循環系統：    溫濕度采特殊防潮兼散熱設計,不銹鋼加長軸心循環馬達

循 環風 扇 ： 耐高/低溫鋁合金多翼式循環風扇

導 風 板 設 計:   可調式導風板設計,有效提升溫、濕度分布均勻性.

溫度電熱器控制方式: 平衡式調溫 P.I.D + P.W.M + S.S.R

6. 濕 度 補 給 水 系 統

供  水  裝  置 :  采用抽屜隱藏式水箱供水裝置.

水 回 收 系 統:   自動回收循環與不回收切換,可依需求選擇(規范定義不回收使用)

濕度水位感知器:   DC 光藕合檢知與 AC 電磁式自動水位控制.

濕度用水水箱:     可清晰觀察水位. 水箱容積25L

7. 冷 凍 系 統

冷  凍  裝  置:   歐美高效率省電型超低溫冷凍系統(風冷式散熱方式). 全密閉式高效率壓縮機 原裝泰康壓縮機

冷熱交換裝置:     采用風冷冷卻高壓壓縮氣體，強制冷卻液體制冷

發熱負載調節:     采計算機自動調整冷煤流量，有效帶走待測品發熱負載與德/日技術同步.【比傳統設計,控制穩定性與再現性高且達到省電、低濕之超效能】.

高 效 率 元 件:   壓縮機、冷凝器﹑蒸發器采AC&R 復式擾流型鋁鰭片裝置.

低  濕  設  計:   采斜率式蒸發器與露點除濕控制方式（WDP）

門 璧 防潮設計:   采壓縮機高壓.高溫管路，防汗防潮處理.

標準模塊化設計:   零組件互用的兼容性與品質穩定性高.

8. 自主研發可編程溫濕度控制系統(7寸觸摸屏)

控 制 器 組 合:

  A.  溫濕度感應器: JIS RTD PT 100 Ω × 2  ( 白金感應器 )

  B.溫濕度轉換器:    采微電腦多功能自動線性補償校正,

  C.顯示器面板:   高分辨率真彩觸摸屏接口7寸寬屏

  D.操作 介面 :   觸控式(耐100.000次畫線試驗)

  E.儲存裝置 :    可連接電腦保存曲線數據 內置存儲,可存儲30天數據

  F.自動控制 :冷凍壓縮機.電磁閥,溫、濕度電熱,PID ,PWM ,SSR ...等.

 G.安全檢知裝置 : 檢知各部的故障與警報停機.

控制器主要功能 :

  A. 溫/濕度解析能力     0.01 ℃ / 0.1% RH.

  B. 溫/濕度控制精度     ± 0.2 ℃ / ± 2 % RH.

  C.  設定時間容量   0 H 1 M ～ 9999 H 59 M.

  E. 顯  示  語  言 中英文簡體（彩色TFT 操作使用）

  F.  預約開機時間   預約時間設定功能.

  G.  演  算  控  制     自動(不自動)執行溫/濕度同步升降斜率演算控制, 避免”試體結露”.

  H.  畫  面  顯  示     彩色實時曲線顯示畫面

a.完整實時曲線顯示—可顯示99999小時59分曲線

b.自動調整取樣率時間—自動配合程序設定時間，調整取樣率紀錄時間

  I.  覆 電 后 選 擇     停電覆電后可“繼續”“重新”“停機”之設定選擇.

  J.  溫度保護上下限     設定試驗程序儲存同時，自動設定高低溫度保護上下限

  K.  保  護  裝  置     控制器自動監視安全保護系統及預防式的故障檢知控制接口

  R.  停電記憶裝置   可確保預存的程序在停電時保持記憶數據

  L.能力范圍防呆設計     超過設定機臺控制能力范圍，實時跳出告知訊息

  M.  模  式  選  擇     定值或可程序 控制模式

  N.  通訊格式支持   IP R232提供強有力的通訊環境和支持256臺多分支結構/USB接口

  O.具備屏幕保護裝置     時間到自動省電模式

9、安全保護系統

溫度超溫系統: 單獨超溫設定   加熱干燒保護

加濕系統:    加濕干燒保護   水箱缺水保護

壓縮機系統:   壓縮機超壓保護  壓縮機過流保護

控制系統:  溫度過高保護  溫濕度限制保護 傳感器斷線保護

10. 電源

AC380V 三相四線+保護地線；8.5KW 40A電流

電壓允許波動范圍：AC（1±10%）380V

頻率允許波動范圍：（1±1%）50Hz

保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電

要求用戶在安裝現場為設備配置相應容量的漏電保護開關或動力開關，并且此開關必須是獨立專門供本設備使用

專業生產技術

各部組件模塊化或標準化生產制造.

冷凍系統通氮氣焊接,HPS 精密數字儀器通氮加壓試驗.

日制 ULVAC 真空泵浦與美制 HPS 精密真空數字儀器真空試驗.

微電腦控制器.記錄器校驗設備

溫度電熱控制電力效率試驗與絕緣阻抗試驗 50 M Ohm / 500 DCV 以上.

11.標配：

主機一臺、濕球紗布10個、盤架2個、USB16G 1個。

12.售后服務承諾

1. 一年保修，終身服務；

2. 免費安裝、調試、培訓；

3. 8小時內為用戶提供售后服務方案；如需****，24小時內即可趕赴現場維護

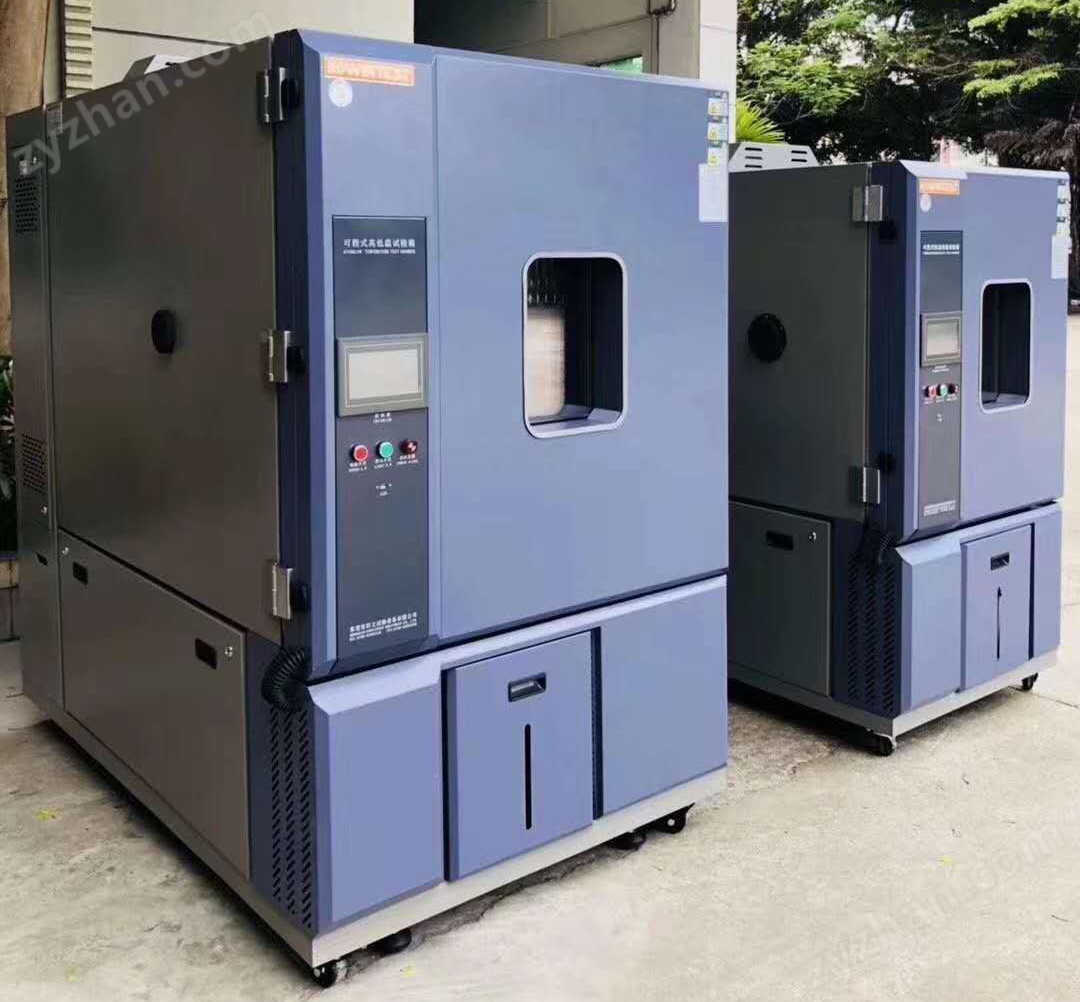

13.實拍圖：
