一、基本用途 1.適用于在未折疊的大紙箱上平面貼不干膠標簽，專門針對大紙箱貼標設計龍門支架的貼標頭調整機構，兩端固定支撐，讓貼標頭更加平衡，貼標調整范圍廣，范圍到寬度為800mm紙箱

一、基本用途

1.適用于在未折疊的大紙箱上平面貼不干膠標簽，專門針對大紙箱貼標設計龍門支架的貼標頭調整機構，兩端固定支撐，讓貼標頭更加平衡，貼標調整范圍廣，范圍到寬度為800mm紙箱； （可同時應用于：文件夾中鋒貼標、大PE袋子貼標、大紙板貼標等）

2.配置覆標滾輪，紙箱輸送過程中由滾輪壓住端口，再往前輸送貼標覆標，防止因紙箱端口翹邊，引起輸送異常，影響貼標精度或者卡??；

3.程序同時設置雙標貼標功能，同一個紙箱，當同一水平線上前后貼兩張一樣標簽的時候，可以直接在貼標機選擇貼雙標功能，前后標簽間隔可調，實現一次性完成雙標貼標功能；

二、適用范圍

適用標簽	不干膠標簽，條形碼等
適用產品	大平面產品貼標
應用行業	廣泛應用于印刷、文具、電子、醫藥等行業
應用實例	大紙箱平面貼條形碼標簽、文件夾中縫貼標、包裝盒子貼標、板材貼標等

三，貼標實例

四、工作過程

＊核心工作原理：傳感器檢測到產品經過，傳回信號到貼標控制系統，信號經過PLC處理后，在適當時刻送出標簽貼附在產品設定位置上，產品流經覆標裝置，標簽被覆牢固，一張標簽的貼附動作完成。

＊操作過程：

五、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）。

技術參數	適用范圍	技術參數	適用范圍
適用標簽	長度：6mm～250mm	適用產品尺寸	長：100mm～800mm
	寬度：20mm～150mm		寬：100mm～800mm
	外徑：φ250 內徑：φ76mm		高：5mm～20mm
貼標速度	步進：10～80pcs/min	功率	牽引步進：570W
	伺服：15～120pcs/min		牽引伺服：980W
貼標精度	±1mm
重量	約180kg	適用電源	220V 50HZ
設備尺寸	（長×寬×高）2000mm×1000mm×1400mm

六、功能特點

u 適用范圍廣，可滿足產品寬度100mm～800mm的產品平面貼不干膠標簽；

u 貼標精度高，細分步進電機或伺服電機驅動送標，送標精準；標帶繞行糾偏機構設計，保證標簽牽引過程中不左右偏移；偏心輪技術應用于牽引機構，牽引標簽不打滑，確保出標精準；

u 堅固耐用，采用三桿調整機構，充分利用三角形的穩定性，整機堅實耐用；

u 穩定性高，松下PLC+威綸觸摸屏+松下針形電眼+德國西克標簽電眼組成的耐磨電控系統，支持設備7×24小時運轉；

u 應用靈活，可單機生產或接流水線生產，生產現場布局簡單；

u 智能控制，自動光電追蹤，具備無物不貼標，無標自動校正和標簽自動檢測功能，防止漏貼和標簽浪費；

u 觸摸屏操作界面，全中文注釋和的故障提示功能，各種參數調整簡單快捷，操作方便；

u 功能，具有生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，方便生產管理；

七、可選配功能和部件

①熱打碼/噴碼功能；

②自動收料功能，實現紙箱成疊防止，自動送料；

③自動上料功能，實現紙箱貼標完畢后，收集成疊；

④增加貼標裝置，實現多標貼標的功能；

⑤其他功能（按客戶要求訂做）。

八、產品細節

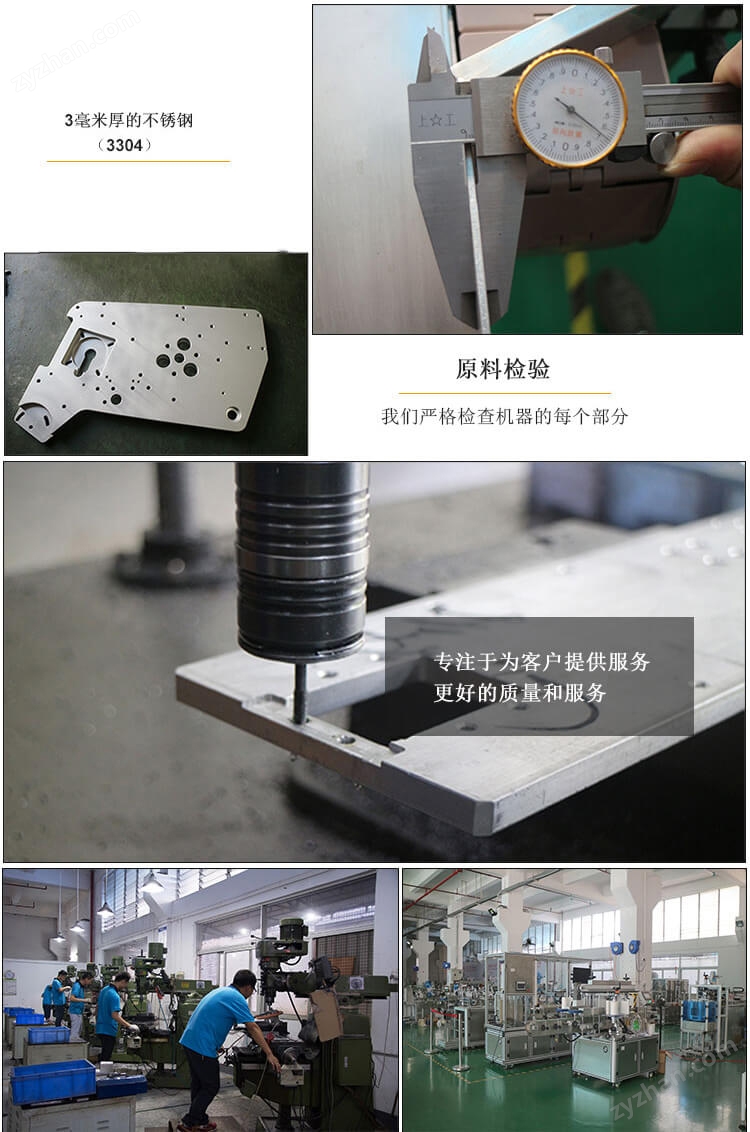

九、車間原料
