產品簡介

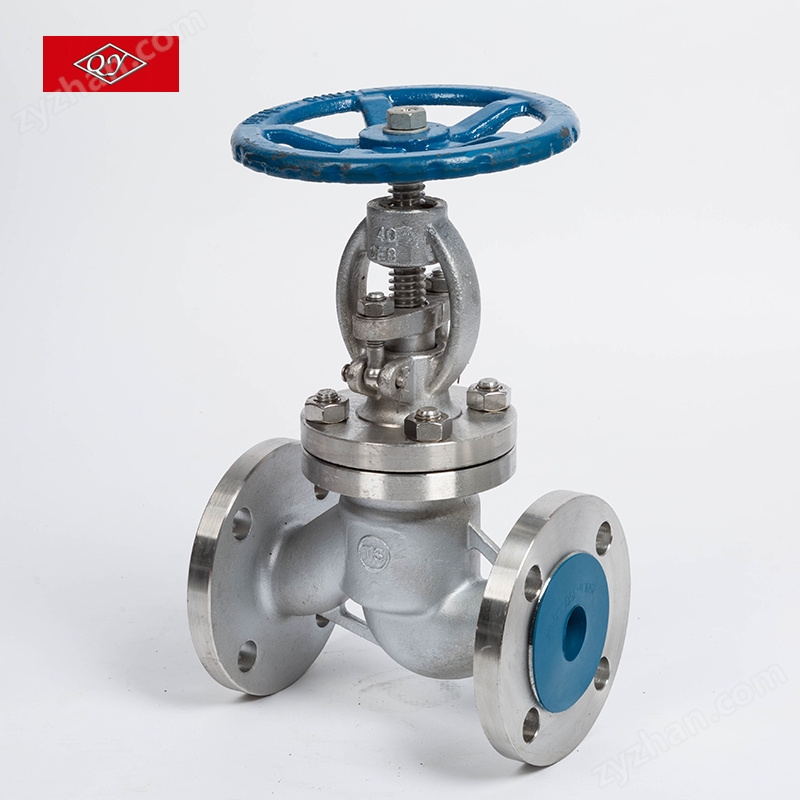

一、4A-5A雙相不銹鋼截止閥產品概述：
截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門 “ 三化給 ” 曾規定，截止閥的流向，一律采用自上而下。
截止閥開啟時，閥瓣的開啟高度，為公稱直徑的 25% ～ 30% 時，流量已達到更大，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。
二、4A-5A雙相不銹鋼截止閥執行標準：
設計與制造 | 結構長度 | 法蘭尺寸 | 壓力- 溫度 | 試驗- 檢驗 |
GB122235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
三、壓力試驗：
公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
水密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
上密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
氣密封試驗 | 0.5-0.7 | |||||
四、主要零件材料及性能：
體、蓋、板 | 閥桿 | 密封面 | 墊片 | 填料 | 工作溫度℃ | 適用介質 | |
WCB | 2Cr13 | 13Cr STL 木體材料 尼龍 | 增強柔性石墨 13Cr/柔性石墨 1Cr13/Flexible 08軟鋼 PTFE | 柔性石墨 增強柔性石墨SFB/260 SFP/260 PTFE
| ≤425 | 水 蒸汽 油品 | |
WC1 | 38CrMoAl 25Cr2MoV | ≤450 | |||||
WC6 | ≤540 | ||||||
WC9 | ≤570 | ||||||
C5 C12 | ≤540 | ||||||
ZGCr5Mo | ≤200 | 硝酸類 | |||||
ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ||||||
≤200 | 醋酸類 | ||||||
ZG1Cr18Ni12Mo2Ti | 1Cr18Ni12Mo2Ti |
五、主要外形連接尺寸 1.6MPa ：
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | Do |
凸面 法蘭RF 16C | 10 | 130 | 90 | 60 | 40 | 14 | 4-14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 275 | 160 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 280 | 180 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 330 | 200 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 350 | 240 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 355 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 510 | 400 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 710 | 400 | |
250 | 622 | 405 | 355 | 320 | 30 | 12-25 | 786 | 450 | |
300 | 698 | 460 | 410 | 375 | 30 | 12-25 | 925 | 500 |
六、主要外形連接尺寸 2.5MPa ：
2.5MPa | DN | L | D | D1 | D2 | b | n-φd | H | Do |
凸面法蘭RF 16C | 10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 275 | 160 | |
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 280 | 180 | |
40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 330 | 200 | |
50 | 230 | 160 | 125 | 100 | 20 | 8-18 | 350 | 240 | |
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 400 | 280 | |
80 | 310 | 195 | 160 | 135 | 22 | 8-23 | 355 | 280 | |
100 | 350 | 230 | 190 | 160 | 24 | 8-25 | 415 | 320 | |
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 460 | 360 | |
150 | 480 | 300 | 250 | 218 | 30 | 12-25 | 510 | 400 | |
200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 710 | 400 | |
250 | 622 | 425 | 370 | 332 | 36 | 12-30 | 786 | 450 | |
300 | 698 | 485 | 430 | 390 | 40 | 16-30 | 925 | 500 |
七、主要外形連接尺寸 4.0/6.4/10.0/16.0MPa
4.0MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 |
凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I | 20 | 150 | 105 | 75 | 51 | 16 | 4-14 | 275 | 140 |
25 | 160 | 115 | 85 | 58 | 16 | 4-14 | 285 | 160 | |
32 | 180 | 135 | 100 | 66 | 18 | 4-18 | 302 | 180 | |
40 | 200 | 145 | 110 | 76 | 18 | 4-18 | 355 | 200 | |
50 | 230 | 160 | 125 | 88 | 20 | 4-18 | 373 | 240 | |
65 | 290 | 180 | 145 | 110 | 22 | 8-18 | 408 | 280 | |
80 | 310 | 195 | 160 | 121 | 22 | 8-18 | 436 | 320 | |
100 | 350 | 230 | 190 | 150 | 24 | 8-23 | 480 | 360 | |
125 | 400 | 270 | 220 | 176 | 28 | 8-25 | 588 | 400 | |
150 | 480 | 300 | 250 | 204 | 30 | 8-25 | 611 | 400 | |
200 | 533 | 375 | 320 | 260 | 38 | 12-30 | 720 | 400 | |
6.4MPa | 20 | 190 | 125 | 90 | 51 | 20 | 4-18 | 228 | 160 |
凹凸法蘭 MFM J41H J41Y J41W J41F J41N 40 40P 40R 40I | 25 | 210 | 135 | 100 | 58 | 22 | 4-18 | 275 | 180 |
32 | 230 | 150 | 110 | 66 | 24 | 4-23 | 325 | 200 | |
40 | 260 | 165 | 125 | 76 | 24 | 4-23 | 360 | 240 | |
50 | 300 | 175 | 135 | 88 | 26 | 4-23 | 410 | 280 | |
65 | 340 | 200 | 160 | 110 | 28 | 8-23 | 450 | 320 | |
80 | 380 | 210 | 170 | 121 | 30 | 8-23 | 485 | 360 | |
100 | 430 | 250 | 200 | 150 | 32 | 8-25 | 537 | 400 | |
125 | 500 | 295 | 240 | 176 | 36 | 8-30 | 631 | 400 | |
150 | 550 | 340 | 280 | 204 | 38 | 8-34 | 646 | 450 | |
200 | 650 | 405 | 345 | 260 | 44 | 12-34 | 813 | 500 | |
10.0MPa | 10 | 170 | 100 | 70 | 35 | 20 | 4-14 | 198 | 120 |
凹凸法蘭 MFM J41H J41Y J41W J41F J41N 100 100P 100R 100I
| 15 | 170 | 105 | 75 | 40 | 20 | 4-14 | 202 | 140 |
20 | 190 | 125 | 90 | 51 | 22 | 4-18 | 228 | 160 | |
25 | 210 | 135 | 100 | 58 | 24 | 4-18 | 250 | 180 | |
32 | 230 | 150 | 110 | 66 | 24 | 4-23 | 326 | 220 | |
40 | 260 | 165 | 125 | 76 | 26 | 4-23 | 359 | 240 | |
50 | 300 | 195 | 145 | 88 | 28 | 4-25 | 414 | 280 | |
65 | 340 | 220 | 170 | 110 | 32 | 8-25 | 434 | 320 | |
80 | 380 | 230 | 180 | 121 | 34 | 8-25 | 547 | 400 | |
100 | 430 | 265 | 210 | 150 | 38 | 8-30 | 621 | 450 | |
125 | 500 | 310 | 250 | 176 | 42 | 8-34 | 732 | 450 | |
150 | 550 | 350 | 290 | 204 | 46 | 12-34 | 840 | 500 | |
200 | 650 | 430 | 360 | 260 | 54 | 12-41 | 925 | 550 | |
16.0 | 15 | 170 | 110 | 75 | 40 | 24 | 4-18 | 148 | 140 |
環槽法蘭 RTJ J41H J41Y J41W 160 160P 160R 160I | 20 | 190 | 130 | 90 | 51 | 26 | 4-23 | 156 | 160 |
25 | 210 | 140 | 100 | 58 | 28 | 4-23 | 175 | 180 | |
32 | 230 | 165 | 115 | 66 | 30 | 4-25 | 200 | 200 | |
40 | 260 | 175 | 125 | 76 | 32 | 4-27 | 231 | 240 | |
50 | 300 | 215 | 165 | 88 | 36 | 8-25 | 262 | 250 | |
65 | 340 | 245 | 190 | 110 | 44 | 8-30 | 303 | 320 | |
80 | 380 | 260 | 205 | 121 | 46 | 8-30 | 341 | 400 | |
100 | 430 | 300 | 240 | 150 | 48 | 8-34 | 485 | 450 |
