工作原理

犁刀隨主軸旋轉使物料沿筒臂作徑向圓周湍動，同時徑向物料沿線流經飛刀組，被高速旋轉的飛刀拋散，不斷更疊、復合使，物料在較短的時間達到混合均勻。

概 述

該機型由傳動機構、臥式筒體、犁刀飛刀四部分組成；物料在犁刀作用下沿筒壁作對流運動，當物料流經飛刀時被高速旋轉的飛刀拋灑，從而在較短時間內達到均勻混合。能滿足大多固液混合以及造濕粒、干燥等復合工藝；尤其適用于粘性或膠狀添劑的混合。

A、驅動優勢

標準產品采用皮帶輪帶動擺線減速機驅動，相對于齒輪減速機的大扭矩，皮帶傳動的彈性連接有在超載時保護傳動部件的優勢。

B、飛刀作用

筒內均布的犁刀在高速運轉時對物料除了軸向分散以外，還可帶動物料沿圓形簡體作圓周流動，中間的飛刀起到輔助混合和對結塊料分散解聚的作用。

C、飛刀形狀和轉速

多層刀片的飛刀組與電機直連，標準轉速一般為1440r/min；根據物料特性的差異，飛刀有多種形狀和轉速選擇。

D、霧化噴嘴

在飛刀上方可增加霧化噴嘴，實現加液混合，由于此位置物料在飛刀剪切下聚集密度較小，霧化后的液料更容易進入與粉料穿插混合。

E、負壓進料

筒側開的方形門可作為觀察和清理之用，標準型帶密封墊，鎖扣緊固；可加裝行程開關。

F、出料方式

此類型混合機亦可做成連續式混合機，通過調整出料閥的開口大小來控制物料在筒體內的滯留時間，以達到控制混合均勻度的目的。

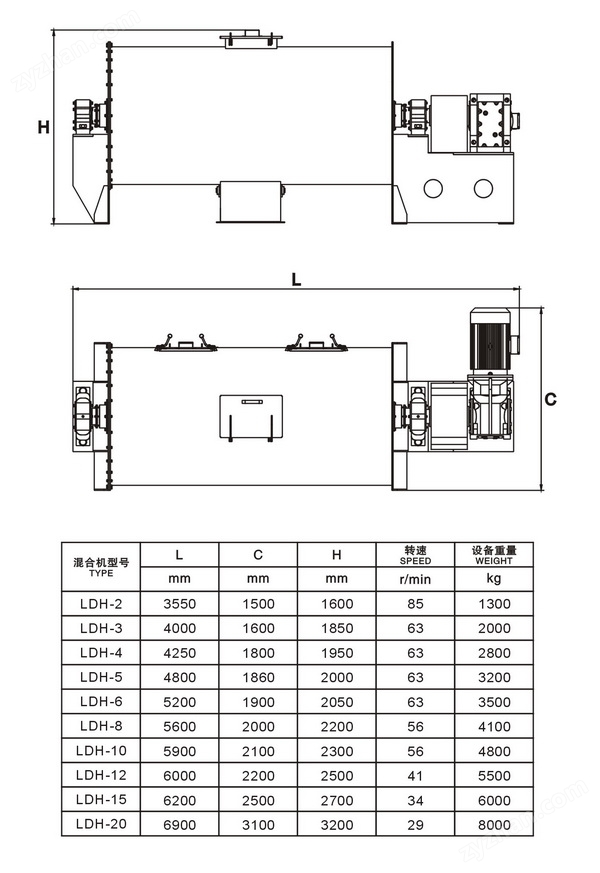

尺寸：
