一、產品概述

高壓開關動作電壓試驗(俗稱“(高)低電壓試驗”)是為保證電力系統高壓斷路器安全運行的一項基本預防性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：

1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。

2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：

    ①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；

    ②輸入輸出沒有隔離，外殼可能帶電，危及人身安全。

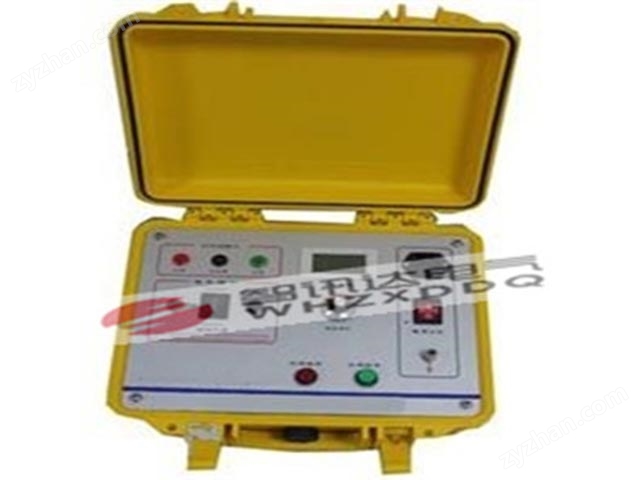

鑒于以上情況，我公司研制推出新一代大功率 ZXDD-20A 高壓開關動作電壓操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的安全運行提供了條件。

二、產品特點

電氣隔離——安全

電源輸入輸出隔離，開關操作回路的單端接地不會形成接地短路。

便攜箱里電池屏——穩定

采用高頻開關電源技術，輸出電壓的穩定性達到電池屏水平，紋波系數小，克服傳統整流電源加上負載電壓便瞬時下垮的問題。

大功率直流源——可靠

產品瞬時電流達到20A，過流過壓保護齊全，并具備交直流儲能輸出接口。能可靠運用本產品直接進行高壓開關的動作電壓試驗。

美觀輕便堅固——耐用

產品外形美觀，小巧輕便，結構牢固，能承受頻繁運輸、裝卸、搬動產生震動與沖擊。現場接線、操作簡單，能保證野外環境可靠工作。

三、技術參數

輸入電源：AC220V±10% 50Hz

直流輸出：0～270V 連續可調10 A

瞬時工作：20A

紋波系數：＜2％

電壓穩定度：＜1％

環境溫度：-20～50℃

環境濕度：≤75%RH

外形尺寸：315mm（L）×230mm（W）×258mm（H）

重量：2.5kg
