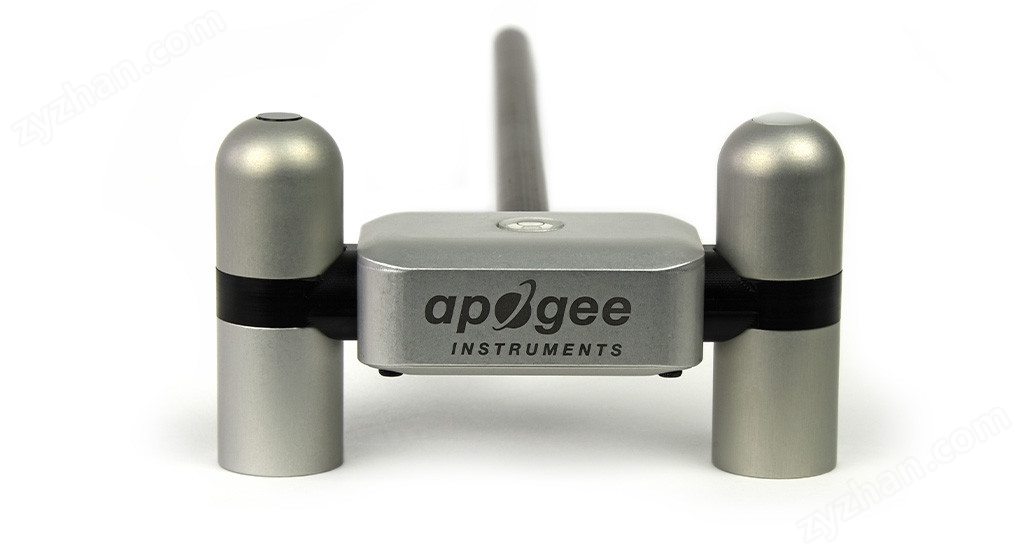

SN-522-SS凈輻射儀

Apogee Instruments 的新型四分量凈輻射計可單獨測量凈輻射分量。該傳感器具有 Modbus RS-232 或 RS-485 輸出，無需使用多個模擬通道來測量凈輻射的各個分量

參數規格

輸入電壓范圍         5.5 至 24 V DC（加熱器經過優化以在 12 V DC 下運行）

輸出                 RS-232 或 RS-485

電流消耗（12 V 直流電源電壓）加熱器開啟：72 mA；加熱器關閉：13.5 毫安

響應時間            將所有檢測器信號數字化需要 750 毫秒

加熱器（傳感器單獨加熱）12 V DC 時的 62 mA 電流消耗和 740 mW 功率要求

操作環境            -50 至 80 攝氏度；0 至 100 % 相對濕度

尺寸                長 116 毫米，寬 45 毫米，高 66 毫米

重量                320 g（含安裝桿和 5 m 導線）

電纜                M8 連接器（IP68 等級）連接到傳感器外殼，5 m 長四芯屏蔽雙絞線，采用山都平橡膠護套，帶尾纖引線

高溫計             規格

高溫計靈敏度       0.12 mV/W mˉ2（因傳感器而異，列出的典型值）

高溫計校準系數（靈敏度的倒數）8.5 W mˉ2（因傳感器而異，列出的典型值）

高溫計校準不確定度± 5 %

高溫計輸出范圍   -24 至 24 毫伏

高溫計測量范圍   -200 至 200 W mˉ2（凈長波輻照度）

高溫計測量重復性 小于 1%

高溫計長期漂移   每年靈敏度變化小于 2%

高溫計非線性     小于 1%

高溫計探測器響應時間 小于 0.5 秒

高溫計視野       150?

高溫計光譜范圍  5 至 30 微米

高溫計溫度響應  從 -15 到 45 C 小于 5 %

高溫計窗口加熱偏移  小于 10 W mˉ2

高溫計零偏移 B  小于 5 W mˉ2

高溫計傾斜誤差  小于 0.5%

每日總輻射表的不確定度 ± 5 %

高溫計溫度傳感器 30 kΩ 熱敏電阻，25 C 時的 ± 1 C 容差

熱敏電阻的高溫計輸出  0 至 2500 mV（典型值，也可使用其他電壓）

熱敏電阻的高溫計輸入電壓要求  2500 mV 激勵（典型值，可以使用其他電壓）

總輻射表        規格

總輻射表靈敏度  0.045 mV 每 W mˉ2（向上看）；0.035 mV/W mˉ2（向下看），（因傳感器而異，列出了典型值）

日射強度計校準系數（靈敏度的倒數）22 W mˉ2 每 mV（向上看）；28.5 W mˉ2 每 mV（向下看）

總輻射表校準不確定度在 1000 W mˉ2 時小于 3 %

總輻射表輸出范圍 0 至 90 mV（向上看）；0 至 70 mV（向下看）

總輻射表測量范圍 0 至 2000 W mˉ2（凈短波輻照度）

總輻射表測量重復性 小于 1%

總輻射表長期漂移 每年少于 2%

總輻射表非線性   小于 1%

日射強度計探測器響應時間  0.5秒

總輻射表視野    180?（向上看）；150?（向下看）

總輻射表光譜范圍 385 nm 至 2105 nm（仰視）；295 nm 至 2685 nm（下視）

總輻射表定向（余弦）響應在 80? 太陽天頂（仰視）時小于 30 W mˉ2；0 到 60? 之間的角度小于 20%（向下看）

總輻射表溫度響應從 -15 到 45 C 小于 5 %

總輻射表零偏移 A小于 5 W mˉ2；小于 10 W mˉ2（加熱）

總輻射表零偏移 B 小于 5 W mˉ2

每日總輻射表的不確定性小于 5%
