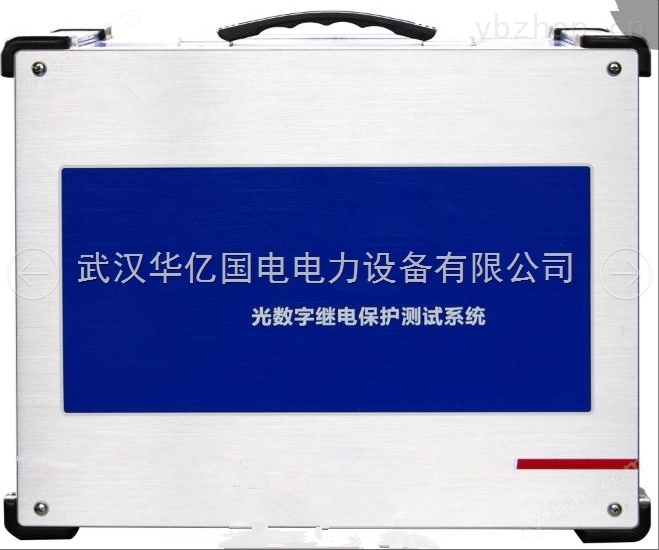

光數字繼電保護測試裝置
可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。為智能變電站調試和檢修提供功能的測試單元。
光數字繼電保護測試裝置
l 24 路（12路電壓、12路電流或者18路電流、6路電壓）輸出，靈活組織，全部24路可同時輸出、任意調節。
l 光電軌跡球鼠標及小鍵盤操作。
l *的24路輸出波形回采和錄波，直觀顯示輸出電壓電流波形，解決了數字式保護無法直接測量和顯示波形的問題。
l 完整解析保護模型文件，實現電流電壓通道選擇、比例系數、ASDU數目、采樣率、GOOSE信息等的配置，可靈活方便地與各種型號保護接口。
l 可提供符合IEC61850-9-1、61850-9-2、GOOSE 以及IEC60044-7/8 標準的報文。
l 可連電腦操作。
l 無極性型開關量輸入，可識別空接點，和任意極性電位接點。
l 10路無極性開入，4路空接點開出，方便進行備自投、快切試驗。
l 內置GPS模塊直接控制，可雙側對時同步測試，進行光纖縱聯保護等試驗。
l 光數字繼電保護測試裝置功能，可完整測試差動、備自投、快切、同期、諧波、故障回放、功率振蕩等，12 相電流可方便進行三相差動保護測試，24 相輸出可用于備自投測試。
功能用途
l 可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。
l 可模擬單相至三相的瞬時性、*性、轉換性故障進行整組試驗。
l 12相電流可方便進行三相差動保護測試，24相輸出可用于備自投測試。
l 可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
