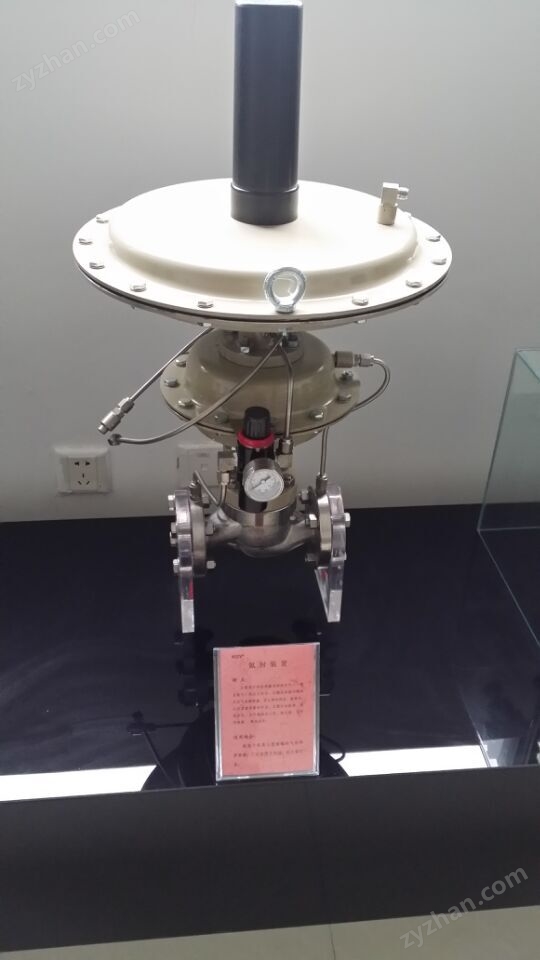

該系列閥門，由控制閥門、執行器、壓力彈簧、指揮器、 脈沖管等部件組成主要適用于保持容器頂部保護氣體（一般為氮氣）的壓力恒定，
以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該閥具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
（1）進入主閥執行機構（3）上、下膜室，打開主閥閥芯（2），向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯（6）。由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。泄氮裝置（見圖）。該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構（2），介質在檢測元件上產生一個作用力與預設彈簧（3）預緊力相平衡。當罐內壓力升高至高于泄氮裝置壓力設定點時，平衡被破壞，使閥芯（1）上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氮裝置壓力設定點。由于預設彈簧力作用，關閉閥門。
自力式氮封閥要技術參數：
| 公稱通徑DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| A | 308 | 308 | 308 | 308 | 394 | 394 | 394 |
| H2 | 415 | 415 | 415 | 115 | 415 | 415 | 415 |
| H1 | 60 | 75 | 80 | 85 | 95 | 105 | 120 |
| H | 720 | 730 | 730 | 750 | 790 | 840 | 890 |
| 重量（Kg） | 32 | 35 | 40 | 50 | 90 | 115 | 280 |
訂貨須知：
訂貨時請用戶提供以下資料：
- 調節閥名稱、型號
- 公稱通徑
- 公稱壓力（MPa
- 固有流量特性
- 額定流量系數（Kv）
- 整機作用方式
- 操作能源
- 介質名稱以及閥前閥后壓力
- 工作溫度及范圍
- 閥體、閥內件及填料材質
- 所配附件
- 連接方式
- 夾套調節閥須注明載熱體接口形式及尺寸
- 低溫調節閥須注明保溫長度、冷箱連接方式
- 防爆要求
- 其它特殊要求
以上自力式氮封閥資料僅供參考，如有需求請與閥門事業部聯系，謝謝合作！
