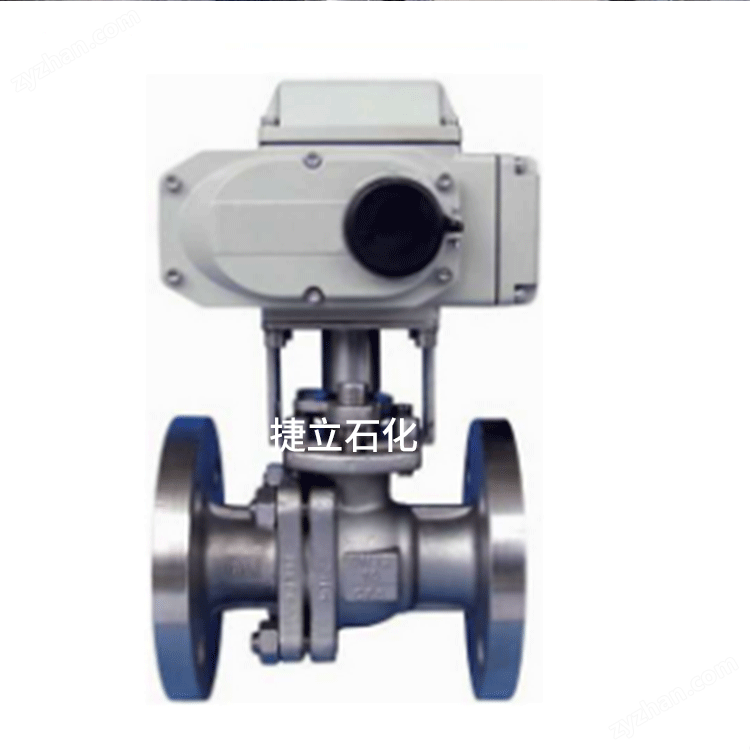

Q941FH電動球閥產品概述：
電動球閥它具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做 電動球閥切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥宜做開關、切斷閥使用，發展已將球閥設計成使它具有節流和控制流量之用，如V型球閥。電動球閥的主要特點是本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、、甲烷和乙烯等，在各行業得到廣泛的應用。球閥閥體可以是整體的，也可以是組合式的。
一、電動球閥功能
電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。

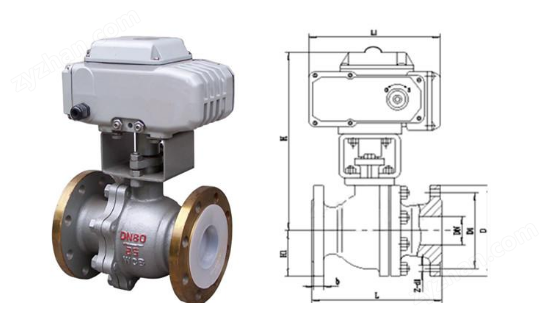

結構圖：
二、電動球閥規格參數性能參數
| 通徑DN(mm) | DN15～DN400 |
| 公稱壓力 | 1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
| 適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
| 介質溫度 | -40～+180℃ -40～+350℃ |
| 泄漏量 | 0 符合ANSIB16.104 5級標準 |
| 球體轉角 | 90° |
| 閥體材制質 | A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
| 閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫) |
| 防爆級組 | dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
| 固有可調比 R | 4.167361 |
電動球閥流量特性Kv值:
| 公稱通徑 | 不同開度角下的Kv值 | ||||||||
| (DN) | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 50 | 2 | 4 | 9 | 17 | 32 | 60 | 97 | 151 | 215 |
| 80 | 6 | 11 | 22 | 44 | 83 | 155 | 250 | 389 | 550 |
| 100 | 9 | 18 | 34 | 71 | 133 | 248 | 398 | 620 | 890 |
| 150 | 20 | 40 | 80 | 160 | 300 | 560 | 900 | 1400 | 2000 |
| 200 | 36 | 72 | 143 | 286 | 737 | 1002 | 1611 | 2506 | 3580 |
| 250 | 57 | 113 | 226 | 453 | 848 | 1582 | 2253 | 3955 | 5650 |
| 300 | 81 | 163 | 325 | 651 | 1220 | 2278 | 3661 | 5695 | 8100 |
| 350 | 110 | 221 | 443 | 885 | 1750 | 3541 | 5311 | 7967 | 10950 |
| 400 | 150 | 303 | 605 | 1113 | 2424 | 4850 | 7275 | 10910 | 15300 |
電動球閥外形尺寸
| 公稱通徑DN | L | L1 | H | D | D1 | 額定功率 | 額定電流 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 155 | 256 | 95 | 65 | 15W | 0.2A |
| 20 | 140 | 155 | 260 | 105 | 75 | 15W | 0.2A |
| 25 | 150 | 155 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 312 | 146 | 110 | 25W | 0.5A |
| 50 | 200 | 208 | 325 | 160 | 125 | 25W | 0.5A |
| 65 | 220 | 208 | 336 | 180 | 145 | 25W | 0.5A |
| 80 | 250 | 256 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 440 | 280/300 | 240/250 | 120W | 1.2A |
| 200 | 400 | 288 | 470 | 335/360 | 295/310 | 150W | 1.2A |
