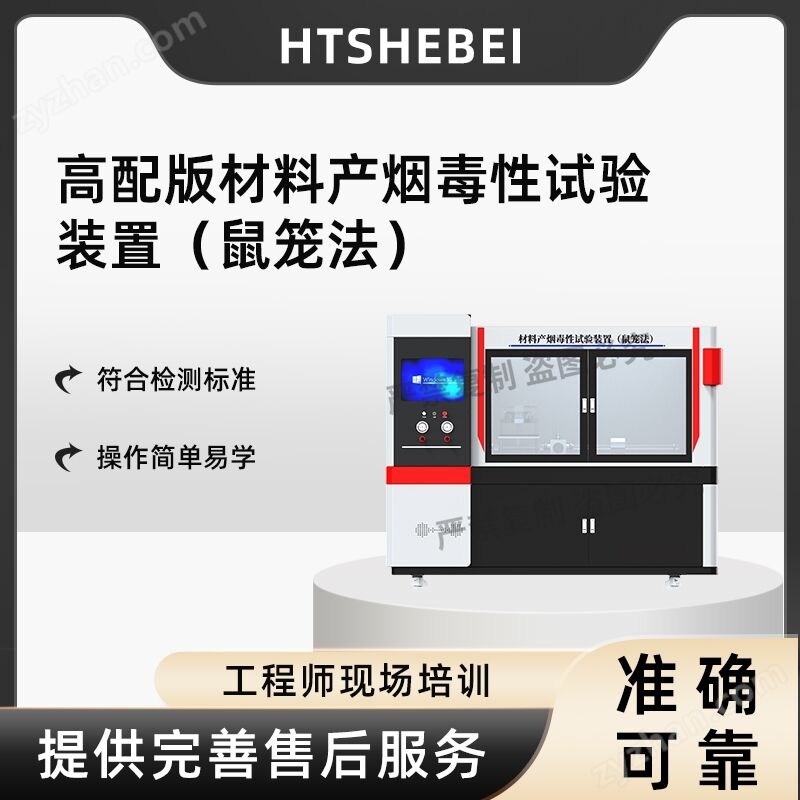

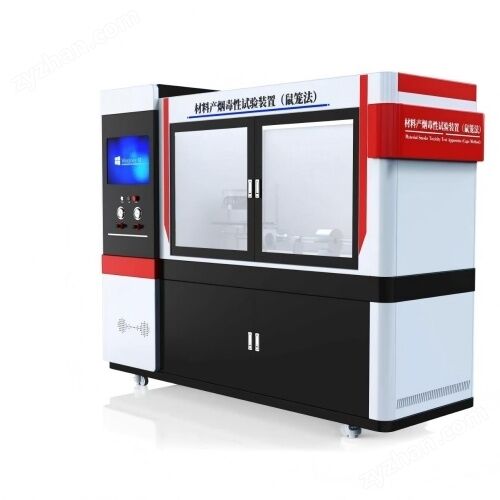

高配版材料產煙毒性試驗裝置（鼠籠法）
一、用途：
材料產煙毒性試驗裝置（鼠籠法）通過一定時加熱釋放出有害氣體后觀察小白鼠的反應來進行測試。 此測試主要依據相關標準并且使用于建筑材料、 紡織面料、交通工具的內飾材料、電線電纜等行業
二、執行標準：
GB/T 20285-2006 材料產煙毒性危險分級
DIN 53436 通風條件下材料的熱分解產物及其毒物學檢驗
三、技術參數：
?指標? | ?參數? | |
控制系統? | PLC+Windows | |
操作界面? | 12寸工控一體電腦 | |
環形爐 | 內壁溫度RT~1000℃ 內徑:47mm 長度100mm | |
石英管 | 公稱通徑:φ36mm;長度:1000mm;壁厚：（2±0.5）mm | |
石英舟 | 長度:400mm 寬度:（32±1）mm 材質：石英玻璃 | |
小鼠轉籠 | 轉籠質量：（60±10）g | |
染毒箱 | 有效容積9.2L 可容納10只小鼠 ，由無色透明有機玻璃制作 | |
爐位移控制系統 | （10±0.1）mm/min，移動位移≥600mm | |
溫度控制系統 | 采用PID控制方式，確保爐內溫度的穩定性，靜止時波動優于±0.1°C，運動時波動優于±2.5° | |
載氣和稀釋氣供給系統 | 載氣質量流量計 | 量程：10L/min 精度：±1% |
稀釋質量流量計 | 量程：10L/min 精度：±1% | |
視頻系統 | 配備高清攝像頭 | |
安全防護 | 急停按鈕，過溫?cái)嚯姳Ｗo(hù) | |
電源 | AC220V，50 Hz | |
四、儀器組成：
儀器主要有溫度控制系統、爐位移系統、空氣供給系統、小鼠視頻監控系統、染毒箱等組成
五、儀器優點：
5.1采用環形爐加熱,由滑動模組帶動環形爐進行自動住復移動完成石英管加熱要求
5.1.1使用溫度可達1000℃,精確控溫,溫度誤差±1℃以?xún)?nèi)，運動速度：10mm/min，可移 動距離750mm；
5.1.2配備耐高溫?zé)犭娕歼M(jìn)行環形爐溫度測量,以及進行環形爐發熱量的標定
5.1.3配備耐高溫石英舟,存放試樣裝入石英管內加熱分解；
5.1.4熱電偶：外徑1.5mm耐高溫0-1000度；
5.1.5溫度控制器的控溫方式宜采用比例微分積分溫度控制方式,滿足對環形爐內壁溫度靜止時波動在士1℃,運行時波動在士2.5℃的要求；
5.1.6溫度控制系統由控溫?zé)犭娕?、冷端溫度補償器和溫度控制器組成；
5.1.7 內置校準程序模塊,可自動校正爐體溫度是否符合要求；
5.2、配備質量流量計進行載氣與稀釋氣的供給，自動實現實驗混合氣配比，配備可便捷控制的高精度閥體進行氣體切換
5.3、亞克力染毒箱，可以觀窗內部小白鼠的運動狀態
5.4、配備鼠籠運動監測系統；
5.5、工控機電腦+專業Windows操作軟件自動控制實驗過程,可通過軟件設定,顯示,計算,儲存,打印試驗數據，并能記錄實驗中數據；
5.6、染毒箱由無色透明的有機玻璃材料制成,染毒箱有效空間體積約10L,可容納10只小鼠進行染毒試驗。視頻系統可監控所有實驗小白鼠狀態，并可錄制保存視頻文件,小白鼠運動狀態畫面監控,實時溫度曲線顯示；
5.7、小鼠轉籠由鋁制成,轉籠的質量為（60±10）g;小鼠轉籠在支架上應能靈活轉動,無固
定靜止點；
六、試驗操作流程
6.1 試驗準備
1. 試樣制備：按照標準要求將待測試樣加工為質量均勻的條形試樣，準確稱量后放置于石英舟內，調整石英管支撐架位置，將石英舟固定于石英管指定位置，密封石英管各端口。
2. 試驗動物準備：選擇符合試驗要求的健康實驗小鼠，依次放入小鼠轉籠，將轉籠固定于染毒箱內對應支架，檢查轉籠轉動靈活性，關閉密封染毒箱。
3. 裝置檢查：?jiǎn)?dòng)設備，檢查氣密性、溫度控制系統、位移系統、流量系統是否正常，設置試驗參數：包括環形爐目標溫度、位移速率、載氣與稀釋氣流量，啟動預熱待溫度穩定。
6.2 正式試驗
1. 啟動環形爐位移程序，穩定供熱的環形爐以設定速率對石英管內的試樣進行等速移動掃描加熱，保證試樣均勻受熱充分產煙。
2. 等速載氣流將燃燒產生的煙氣穩定輸送至煙氣配給組件，按設定比例混入稀釋氣后，均勻送入染毒箱。
3. 系統實時記錄小鼠轉籠轉動數據、溫度數據，視頻系統全程監控小鼠狀態，直至試驗設定時間結束。
6.3 試驗收尾
1. 試驗結束后，控制環形爐快速?gòu)?fù)位，關閉加熱系統，繼續通入潔凈空氣10-15分鐘，排出裝置內殘留煙氣，廢氣經集氣罩統一排放至實驗室通風系統。
2. 取出實驗小鼠，觀察并記錄24小時內小鼠存活情況，清理裝置內部，準備下一次試.驗。
七、測試結果
試驗完成后，根據標準要求，結合試驗過程中小鼠的活動情況（通過轉籠轉動數據判定）和24小時存活數量，對照GB/T 20285-2006的分級規則，確定待測材料的產煙毒性危險級別，自動生成完整試驗報告。
