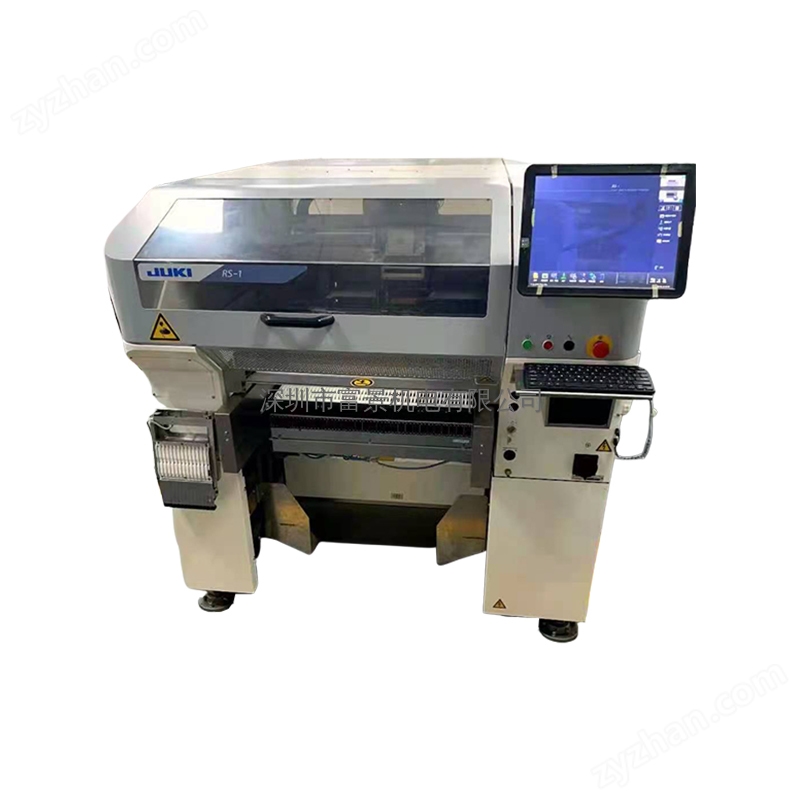

產品名稱：高速模塊貼片機 RS-1- RS-1R

操作系統：WINDOWS XP (中文、日文、英文四種語言切換）

基板尺寸：

標準基板：(650×370mm)

兩次夾板：(1200×370mm)

貼裝元件高度：25mm

貼裝元件尺寸： 鐳射激光識別 0201（英制008004）芯片～74mm/50×150mm

圖像識別：（選配3種 10mm/27mm/54mm）

標準像機：3mm～74mm方形元件、或50×150mm

精密像機：1.0×0.5mm～□48mm、或24×72mm

貼裝速度：片元件（佳條件）：0.0857秒/芯片（47,000CPH)

貼裝精度： 鐳射激光識別：±0.035mm 圖像識別：±0.03mm

裝著元件種類： 112種（換算成8mm) 裝置尺寸(W*D*H)

標準基板：1,500×1,810×1,440mm

裝置重量：約1,700Kg

高速度芯片機和泛用機功能

頭部單元更靠近基板，吸取時間縮短，速度提升快

搭載速度47,000CPH*實現高速搭載的線體平衡實現高生產量

無需頭部交換，裝置更換，實現線體線體平衡實現高的生產量

新開發貼片頭部單元依據對應元件,識別位置可變化的新搭載貼片頭部單元

高速模塊貼片機 RS-1- RS-1R

傳送仕樣標準進出口150㎜延長進出口250㎜延長基板尺寸zui小50×50㎜ zui大1緩沖時650×370㎜（一次夾板）950×370㎜（兩次夾板）1,100×370㎜（兩次夾板）1,200×370㎜（兩次夾板）3緩沖時360×370㎜500×370㎜600×370㎜元件高度25㎜元件尺寸激光識別0201～74㎜/50×150mm元件貼裝速度。

條件：47,000CPH

元件貼裝精度：±0.035mm（Cpk≧1）

元件貼裝種類多112種(RF 供料器使用時)

Feeder是軟肋，單通道。機臺震動小，相比其它JUKI機型特別明顯。不錯的機器。

高速模塊貼片機 RS-1- RS-1R特點：

具備芯片機功能、泛用機功能、整線平衡機功能

廣范圍元件的對應力：元件尺寸0201～74、也可對應50×150.元件很大高度可對應25

線體平衡實現高生產量

依據對應元件,識別位置可變化的新搭載貼片頭部單元

JUKI獨特的激光、視覺識別技術可實現高速、高精度部品的識別

基板尺寸：zui大1200×370mm、650×370 (1緩沖時）、360×370mm（3緩沖時）

juki主流設備目前還是：FX-3 RX7 RX-6 RS-1 尤其RX-7性價比非常不錯

高速模塊貼片機 RS-1- RS-1R怎么添加特殊吸嘴?

先測試特殊吸嘴的Xy數據，然后在C盤的juki文件夾中有個NZL文件，在里面注冊就可以。

1：靈活的紅光鐳射，可根據元件大小設備laser_height，實現高速貼裝

2：靈活的vcs相機，可以上下升降，確保識別精度和準確度

3：nozzle微型變化，再以往的nozzle上優化濃縮，實現高效貼裝，可杜絕損傷nozzle

4：重點：貼裝速度根據產品優化好的話，根據產品類型可以實際貼裝2w_3w左右cph/h，尤其做手機，fpc，可穿戴，產品等有優勢，實現好的的貼裝

5：head部的設計人性化，板卡濃縮集成，鐳射變輕，比以前所有head設計都有明顯設計

高速模塊貼片機 RS-1- RS-1R應用產品實列

適用于：

1,家電行業：空調，冰箱，洗衣機，熱水器，電磁爐等；

2,汽車行業：汽車儀表，汽車電源,汽車音響,汽車燈源等；

3,LED行業：LED燈具，室內照明器具,戶外照明器具,工業照明等；

4,消費類電子：手機，筆記本,PC,移動電源,電池保護板,智能穿戴設備,智能家居等；

5,其他所有電子品類；二手貼片機
