NG型周邊傳動濃縮機的定義
NG型周邊傳動濃縮機是一種用于尾礦、污泥、煤泥等物料濃縮脫水的大型設備，通過周邊傳動裝置驅動耙架旋轉，將低濃度礦漿濃縮為高濃度底流（含水率≤30%）。其特點是處理量大、運行穩定、適應復雜物料，廣泛應用于礦山、環保、煤炭等行業。
核心結構與工作原理
1. 核心結構
-
槽體：由高強度鋼板焊接而成，直徑10-100米，深度3-5米，內襯耐磨橡膠或環氧樹脂。
-
耙架：由中心支撐架和周邊傳動裝置驅動，分為上部桁架和下部刮板，材質為碳鋼或不銹鋼。
-
周邊傳動裝置：電機+減速機+齒輪箱，驅動耙架緩慢旋轉（通常0.1-0.5r/min）。
-
給料井：位于槽體中心，礦漿通過管道進入給料井后均勻分布。
-
溢流槽：位于槽體邊緣，收集澄清后的上清液。
-
底流泵：將濃縮后的底流物料輸送至下一工序。
2. 工作原理
-
礦漿通過給料井進入濃縮機，固體顆粒在重力作用下逐漸沉降；
-
耙架緩慢旋轉，將沉降的固體顆粒推向中心排料口；
-
澄清后的上清液從溢流槽排出，濃縮后的底流通過底流泵排出。
技術參數（典型型號）
| 參數 | 數值 |
|---|---|
| 槽體直徑 | 10-100米 |
| 處理能力 | 500-10000噸/天（依物料定） |
| 耙架轉速 | 0.1-0.5r/min |
| 電機功率 | 7.5-75kW |
| 底流濃度 | 40-70%（依物料定） |
| 溢流濁度 | ≤300ppm |
| 設備重量 | 10-200噸（依尺寸定） |
適用場景
-

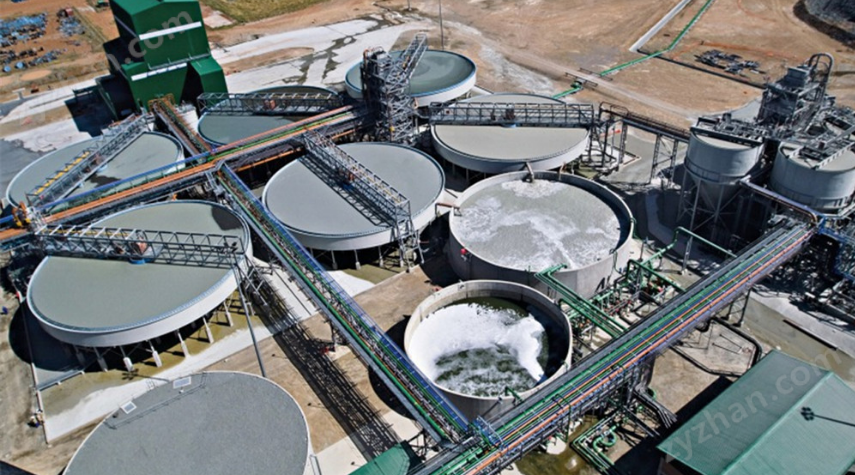

礦山尾礦處理：
-
濃縮鐵尾礦、銅尾礦等，底流濃度50-70%，溢流濁度≤300ppm。
-
-
煤炭行業：
-
煤泥脫水回收，底流濃度40-60%，溢流濁度≤200ppm。
-
-
環保行業：
-
市政污泥、工業污泥濃縮脫水，底流濃度20-40%，溢流濁度≤100ppm。
-
-
建材行業：
-
石膏漿、石灰石漿的濃縮處理。
-
新疆地區適配方案
1. 防沙設計
-
密封結構：槽體與底座連接處加裝橡膠密封條，防止沙塵侵入軸承；
-
頂部防塵罩：覆蓋槽體，減少揚塵（適應新疆多風沙氣候）。
2. 耐低溫優化
-
電機選型：F級絕緣電機（耐溫-20℃~40℃），啟動轉矩大；
-
潤滑油脂：低溫鋰基脂（如美孚XHP222），適應冬季嚴寒。
3. 耐磨抗沖擊
-
耙架材質：采用NM400耐磨鋼板或堆焊耐磨層，延長使用壽命；
-
槽體內襯：鋪設陶瓷襯板或耐磨橡膠，減少磨損。
4. 智能化升級
-
遠程監控：加裝濃度計、流量計，實時監測運行狀態；
-
自動提耙：當耙架扭矩過大時自動提升，防止過載損壞。
選型建議
1. 根據物料特性選擇
| 物料類型 | 推薦配置 | 濃縮目標 |
|---|---|---|
| 尾礦濃縮 | 槽體直徑20-50米，耙架轉速0.2-0.3r/min | 底流濃度50-70% |
| 煤泥脫水 | 槽體直徑10-20米，耙架轉速0.3-0.5r/min | 底流濃度40-60% |
| 污泥濃縮 | 槽體直徑10-15米，耙架轉速0.1-0.2r/min | 底流濃度20-40% |
2. 根據處理量選擇
-
中型礦山（1000-5000噸/天）：槽體直徑20-50米；
-
大型礦山（5000-10000噸/天）：槽體直徑50-100米。
經濟性分析
| 成本項 | NG型周邊傳動濃縮機（50米） |
|---|---|
| 設備采購 | 100-500萬元（依尺寸定） |
| 安裝調試 | 20-50萬元（含基礎施工） |
| 年維護成本 | 10-30萬元（耙架+內襯更換） |
| 能耗成本 | 5-15萬元/年（按50kW×24小時計） |
注意事項
-
物料控制：
-
控制礦漿濃度（建議10-30%），防止沉降過快或過慢。
-
-
操作：
-
運行中禁止進入槽體，停機后鎖定電源并設置警示標識。
-
總結
NG型周邊傳動濃縮機憑借其大處理量與高穩定性，成為新疆地區礦山、煤炭及環保行業的理想選擇。針對當?shù)仫L(fēng)沙大、溫差大的特點，建議優先選擇防沙+耐低溫+耐磨的本地化機型，并搭配智能化監控系統提升運維效率。選型時需結合處理量、物料特性及環保要求，優先與本地供應商合作以確?？焖偈酆蠓?wù)響應。
