1、概  述

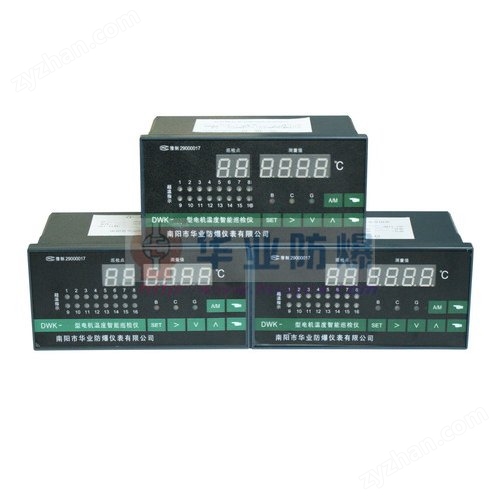

DWK電機溫度智能巡檢儀是我公司專門為電機安全運行而開發的溫度監控儀表。
該儀表可對電機的軸承、定子的溫度進行巡回測量顯示，對每點的溫度進行分別報警設定，并能通過連鎖裝置使電機停止運轉，防止設備損壞，確保運行安全，減少經濟損失。
該儀表性能穩定，質量可靠，測溫靈敏，精度高，功耗低。

2、型號意義

3、主要功能
a．16路測量信號輸入；
b．可任意跳躍巡檢點；
c．定點方式或巡檢方式切換；
d．4個可編程位式控制接點輸出；
e．?dāng)?shù)字顯示部分可顯示所有巡檢點的算術平均值；
f．16個雙色LED指示每個點的上限報警狀態或下限報警狀態
4、技術指標
a．精度等級：1.0級；
b．巡檢點數：可任意設置（1-16點）；
c．報警溫度設定：統一報警，分離報警；
d．觸點容量：AC 240V/5A（阻性）；
e．供電電源：AC220V±10%、50Hz；
f．功    耗：≤5W；
g．工作環境：環境溫度-20-50℃，相對濕度<85%；
h．儀表結構：面板尺寸：160×80 開孔尺寸：152×76
i． 儀表重量：約1Kg
5、輸入形式
熱電阻Pt100：﹣199.9-600℃
      Cu100: ﹣50-150℃
      Cu50: ﹣50-150℃
6、輸出形式
報警設定，該儀表有四組觸點可作以下二種模式進行工作。
統一報警：1-16路可設定兩個報警值，上限T1，上上限T2，每路驅動一個繼電器，當檢測點溫度越，繼電
          器J1或J2吸合，輸出觸點接通；
分離報警：檢測點可分組設定報警值，最多可以設定四個報警值，分別驅動四個繼電器J1、J2、J3、J4。
7、安裝尺寸

8、接線圖

9、注意事項
a．信號連接導線應選銅質屏蔽電纜，其單根線截面積為0.2平方毫米。
b．儀表上的接地螺釘須用接地導線可靠接地。
c．安裝時，信號傳輸線應相隔不大于300mm的距離，用扎頭固定起來，切勿亂拋，與動力線分開布線，并遠離發
   熱設備。
d．連接導線超過1米必須采用三線制接線方式，否則測溫不準確。
e．產品在一年內若出現質量問題，我公司免費提供三包服務。

交貨期：此儀表為定制產品，南陽市華業防爆儀表有限公司承諾在下單后的7個工作日內發貨。如果有更快的要求，請及時聯系我們。
