JD-ZK5+自控計算機控制實驗臺



自控計算機控制實驗臺是自控/計控二合一的教學實驗臺。它采用模塊式結構，可構造出各種型式和階次的模擬環節和控制系統。還可進行以微機為控制平臺的計算機控制技術實驗教學，做到一機多用。

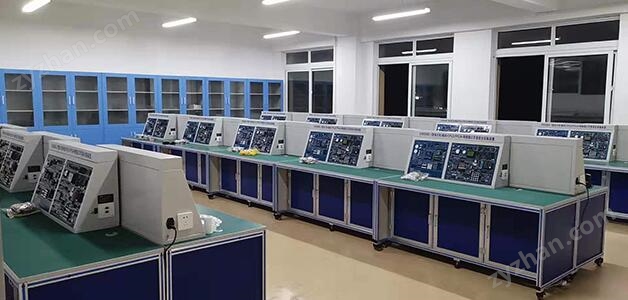

圖片盡供參考



一、系統組成



1、電源：輸入單相三線～220V±10%  50Hz。輸出直流±5V/0.5A、±15V/0.5A、+24V/0.5A共五路，每路均有短路保護自動恢復功能。



2、交/直流數字電壓表



(1)直流數字電壓表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，精度0.5級。



(2)數字式真有效交流毫伏表：測量范圍0～20V，分200mV、2V、20V三檔，直鍵開關切換，三位半數顯，頻帶范圍10Hz～1MHz,測量精度0.5%±2個字。



3、函數信號發生器：能輸出正弦波、斜波、方波、矩型波、繼電特性、飽和特性、死區特性和間隙特性，有開關切換，同時有數碼管顯示波形相關信息。正弦波信號頻率范圍0.1HZ~2HZ和0.8HZ~50HZ兩檔,分辨率是0.1HZ和1HZ,其他波形頻率范圍是0.1HZ~250HZ,分辨率是0.1HZ。波形信號的幅值范圍-6V~+6V，幅值分辨率是0.1V,失真度不大于0.5%。阻抗不大于50Ω。



4、數顯模塊：實驗機自帶信號測量和信號顯示模塊，可測量信號電壓（-5V～+5V）、頻率、溫度、轉速等參數。



4、階躍信號發生器：由手控階躍發生（0/+5v、-5v/+5v），幅度控制（電位器），非線性輸出組。



6、2組采樣保持器：具有將連續信號離散后再由零階保持器輸出的功能。



7、外圍控制對象



1）步進電機（35BY48）轉速、轉角控制 。



2）直流電機（BY25）脈沖測速輸出及電壓測速輸出，實現電機的閉環控制。



3）溫度PID控制模塊，可調脈沖寬度輸入控制及電壓輸入控制加熱，熱敏電阻測溫（0℃～76.5℃）。



8、豐富的實驗單元電路：



1）運算模擬單元：提供8個OP07基本運放模擬單元（實驗用），每單元的輸入回路有6組0.5%精度電阻、或 5%精度電容，反饋回路有7組0.5%精度電阻、或5%精度電容，和1個運算放大器組成。另有擴展運放模擬單元，其一可調零放大器，構成比例環節、慣性環節、積分環節、比例微分環節，PID環節和典型的二階、三階系統等；其二校正網絡庫，可構成各種校正環節；其三是2組整形模塊。



2）提供阻容元件庫：250K、500K電位器，2組0-999.9K直讀式可變電阻，多組電容。



3）1組D/A輸出:電壓0～5V 或-5V～+5V。



4) 4路A/D輸入:其中有2個通道為0～+5v電壓輸入，2個通道為-5v～+5v電壓輸入。



5) 提供精密基準電壓+Vref和-Vref。



6) 定時和中斷單元：2組定時計數器和2路中斷源。



9、提供虛擬示波器：



1）2個通道模擬信號輸入：可測量相平面顯示，頻域?qū)?shù)幅頻、相頻曲線，幅相曲線等。



2）示波器的時域顯示方式：示波器的相平面顯示（X-Y）方式；示波器的頻率特性顯示方式有對數幅頻特性顯示、對數相頻特性顯示（伯德圖），幅相特性顯示方式（奈奎斯特圖），時域分析（弧度）顯示方式。



3）示波器的計算機控制顯示方式。



10、處理器采用Intel8088 CPU，方便計算機控制技術軟件編程；RS232總線接口與上位機通訊（可以USB接口通信），含有上位機總清復位和人工總清復位電路， 含有自動鎖零和人工鎖零功能。



11、實訓桌體：采用符合人體工學的平斜面設計，工藝上采用優質工業鋁型材3030，封板采用鋁塑板，下面帶3個柜子，優質鉸鏈，鋁合金把手，帶4個可鎖式腳輪便于移動。外形參考尺寸1200mm×680mm×1200mm。



12、學生凳：每張實驗桌配置1張實驗凳，凳面是進口PP注塑成型，顏色灰白色，凳腳中管直徑50mm，管壁厚度1.2mm，圓管，裝飾套為ABS注塑成型。



二、實驗項目



自動控制實驗



1、線性系統的時域分析：



1）典型環節的模擬研究 ；



2)二階系統瞬態響應和穩定性;



3)三階系統的瞬態響應和穩定性。



2、線性控制系統的頻域分析（伯德圖、奈氏圖）：



1）慣性環節的頻率特性曲線；



2）二階閉環系統的頻率特性曲線；



3）二階開環系統的頻率特性曲線 ；



4）頻率特性的時域分析。



3、非線性系統的相平面分析：



1）典型非線性環節；



2）二階非線性控制系統：



3）三階非線性控制系統。



4、線性系統的校正與狀態反饋:



1)線性系統的校正；



① 頻域法串聯超前校正；



② 時域法串聯比例微分校正；



③ 時域法比例反饋校正 ；



④ 時域法微分反饋校正；



2)線性系統的狀態反饋及極點配置 。



5、采樣控制系統分析



6、模擬直流電機閉環調速實驗



7、模擬溫度閉環控制實驗



計算機控制技術實驗



1、數/模轉換實驗



2、模/數轉換實驗



3、采樣與保持：



1）采樣實驗；



2）采樣/保持器實驗；



3）采樣/保持控制系統分析舉例。



4、平滑與數字濾波實驗 ：



1）微分與平滑 ；



2）數字濾波 。



5、數字PID控制實驗：



1）標準PID控制算法，



2）積分分離PID控制算法：



3）非線性PID控制算法；



4）積分分離--砰砰復式PID控制算法



6、最少拍控制系統 ：



1）最少拍有紋波系統；



2）最少拍無紋波設計；



3）最少拍控制系統設計舉例。



7、大林算法：



1）有明顯振鈴現象的大林算法及振鈴消除 ；



2）有微弱振鈴現象的大林算法及振鈴消除；



3）無振鈴現象的大林算法。



8、多變量解耦控制：



1）多變量解耦控制設計；



2）多變量解耦控制設計。



9、微機控制的二次開發



控制系統實驗



1、直流電機閉環調速實驗



2、溫度PID閉環控制實驗



3、步進電機調速實驗



4、模擬/數字混合溫度閉環控制實驗
