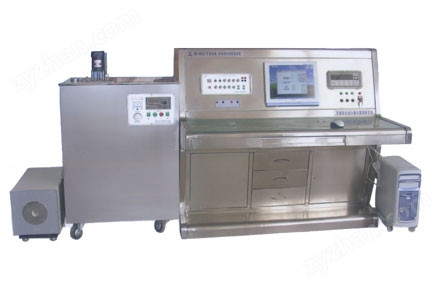

JD-WZJ-T熱電偶、熱電阻自動校驗裝置

概 述:

       JD-WZJ-T系列熱電偶、熱電阻自動校驗裝置是本廠在科研單位和許多客戶的支持下，通過對同類產品技術的吸收并加以改良發展而成，是目前國內比較的自動檢定裝置。裝置以32位微型計算機為主體，由6 1/2位進口高準確度數字多用表、低電勢多通道掃描器、高穩定度數字化控制器、專用輸入/輸出接口卡、打印機和且功能齊全的專用軟件配置而成。實現對各種工作用熱電偶、熱電阻的全自動檢定。

特 點
● 自動化程度高：整個檢定過程除需檢定員將熱電偶、熱電阻捆扎、裝爐（槽）和接線外，

剩余工作均在計算機的控制下由裝置自動完成（自動控溫、自動檢測、自動計算、自動打印檢測結果、自動儲存檢測數據等）。

● 硬件技術，采用全數字化技術，由通用數字集成電路組成模塊化結構，并設有較完

善的手動/自動切換功能，對爐溫控制、通道切換、數據采集等主要操作，既可自動進行，亦可手動進行。

● 軟件技術，采用全屏幕多畫面顯示技術，全部采用菜單式選擇與人機對話方式進行

操作，支持鼠標。在Windows環境下，采用CODEBASE VISUAL C++和VISUAL FOXPRO及匯編語言混合編制程序，運行速度快，界面新穎，數據管理安全，用戶參與靈活。

● 標準化程度高：檢定點、檢定記錄及檢定結果可按規程、標準要求設定和按用戶實際需求及計量管理要求設定。

● 爐溫控制精度高：檢定時間短，采用優化的爐溫控制算法及自校正技術，使本裝置升溫速度快、控溫時間短、恒溫時間長，一般常規三個檢定點，兩小時左右即可完成檢定工作（包括出具檢定結果報表）。

● 檢測準確度高，功能齊全：由分辨率為0.1uV 6 1/2位進口高準確度數字多用表采集數據，采用仿人工智能技術進行數據判斷與處理。檢定數據自動存儲，掉電數據保護，冷端溫度自動補償，超溫報警，檢定點熱電勢值、熱電勢誤差值、溫度誤差值和允許誤差值等同時算出，并可對每一支被檢元件給出一張檢測結果表（檢定證書或檢定結果通知書），對鉑銠10-鉑熱電偶不僅給出固定點熱電勢值，還同時給出整電勢值。能動態顯示檢定爐（槽）內實際溫度、溫度變化率、控溫曲線及恒溫曲線的圖形放大等功能。

● 設置有全套系統自檢程序：可對數字多用表、主控箱、可控硅調壓器、專用I/0接口卡等進行功能自檢，檢查上述部件是否工作正常，指出故障部件及原因，以利于裝置的維護和故障判斷與排除。設置有完整的使用、操作幫助程序，可隨時進行查詢及提供幫助。

● 裝置設計獨特：結構合理，制作工藝，質保體系，采用模塊式結構，維護、更換、升級方便，關鍵部件均選用進口優質元器件，出廠前經嚴格的老化篩選和檢驗，確保產品質量。

● 數據存檔功能：可以為用戶進行數據后續處理及計量管理提供方便。如用戶需要，本公司還可以向用戶提供數據管理及處理方面的技術支持。

執行規程

● JJG141—88 工作用鉑銠10—鉑、鉑銠13—鉑熱電偶檢定規程
● JJG668—1997 工作用鉑銠10—鉑、鉑銠13—鉑短型熱電偶檢定規程
● JJG290—82 工作用鉑銠30—鉑6熱電偶檢定規程
● JJG351—1996 工作用廉金屬熱電偶檢定規程
● JJG368—84 工作用銅一康銅熱電偶檢定規程
● JJG219—1998 工業鉑、銅熱電阻檢定規程

軟件功能
● 標準證書
能保存五支標準熱電阻溫度計證書和五支標準熱電偶證書，對鋅、銻、銅和鋅、鋁、銅

自動辨別，對鋅、鋁（銻）、銅自動推算整電勢值。
● 選擇打印
A .控溫曲線：
B .檢定記錄：
C .檢定結果（檢定證書或檢定結果通知書）;推算整電勢值（僅S型或R型有效）。
● 查詢歷史數據
能查詢熱電偶和熱電阻的所有數據，對表格編號、被測元件編號或送檢單位進行檢索。
能直觀的查看到被檢熱電偶的編號、送檢單位、結論和有效期。
對300度過下的熱電偶可在油槽里進行檢定。
檢定完成一點能查看數據表格，也能對每個檢定點進行任意放大。
各種型號熱電偶進行分度表查詢。
熱電阻能成批他點檢定。
可同時對不同型號的熱電阻進行檢定。
可對檢定爐、油槽、水槽進行溫場測試。
能夠完整的把建標的所有數據進行處理。
能對水銀溫度計進行輔助檢定。
三線制熱電阻可以按照三線制檢定方法進行兩次檢定（不需要換線）。
