JD-M小巧型擴散硅壓力變送器

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱淮安金鼎自動化儀表有限公司
品牌
型號JD-M小巧型
所在地淮安市
廠商性質其他
更新時間2026/5/2 8:38:41
訪問次數113

產品標簽:

在線詢價收藏產品查看電話同類產品

聯系我們時請說明是制藥網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

淮安金鼎自動化儀表有限公司座落在美麗富饒的高郵湖畔，有“天下荷花”美稱的魚米之鄉——金湖境內，交通方便，東臨京滬高速、西靠寧連高速、鹽金線貫穿境內。我公司擁有一批長期從事自動化控制專業高科技人才，為各行業提供了滿意的成套系統。薈萃實力雄厚的專業隊伍，積淀豐富的技術，管理經驗，涵蓋全國的營銷網 絡能夠快速、便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中，公司專門成立了電子，依靠專業的網絡技術力量和電子商務貿易手段，實施對傳統經 濟和資源的整合以及大范圍快速的拓展市場。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了長期穩定的商業貿易伙伴關系。　公司堅持“科技、創新、質量、服務”的發展方針，繼續秉承“打造產業航母、貢獻民族經濟”的宗旨，在今后的發展中，將繼續致力于產品建設，不斷培育新的經 濟增長點，把“金鼎”建設為企業。本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌。

展開顯示更多內容

防爆型液體渦輪流量計

產品簡介在線詢價

JD-M小巧型擴散硅壓力變送器JD-M小巧型壓力變送器（擴散硅）應用該變送器使用陶瓷壓阻式傳感器

JD-M小巧型擴散硅壓力變送器產品信息

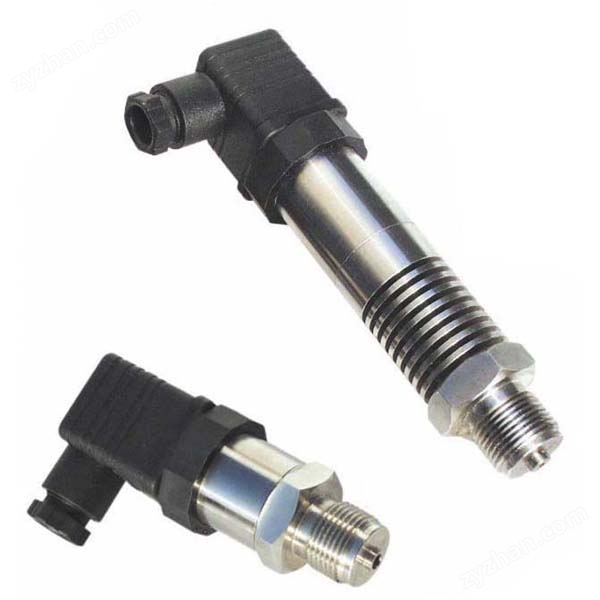

JD-M小巧型擴散硅壓力變送器

JD-M小巧型壓力變送器（擴散硅）

應用

該變送器使用陶瓷壓阻式傳感器。結構簡單，體積小巧，易安裝，適用于與接觸部分材質兼容的氣體和液體介質?？梢詼y量表壓、絕壓和負壓。


JD-M（帶LED表頭指示）

技術參數

測量范圍：-100KPa～60MPa
允許溫度：
介質溫度：-30～85℃
環境溫度：-30～85℃
儲存溫度：-30～85℃

溫度影響：TK＜±0.02%FS/K
精度等級：0.2、0.5級
工作電壓：18～36VDC
輸出信號：4～20mA（二線制）；1～5V（三線制）
負載電阻：＜=1000Ω

工作原理

抗腐蝕的陶瓷壓力傳感器沒有液體的傳遞，壓力直接作用在陶瓷膜片的前面，使膜片產生微小的形變，厚膜電阻印刷在陶瓷膜片的背面，連接成一個惠斯通電橋（閉橋），由于壓敏電阻的壓阻效應，使電橋產生一個與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號，標準的信號根據壓力量程的不同標定為2.0/3.0/3.3mV/V，可以和應變式傳感器相兼容。通過激光標定，傳感器具有很高的溫度穩定性和時間穩定性，傳感器自帶溫度補償0～70℃，并可以和絕大多數介質直接接觸。

尺寸大小

電氣連接

JD-M小巧型變送器的電氣連接方式和輸出信號為：
二線制：1 電源正
2 信號正
3 外殼
三線制：1 電源正
2 電源負（與信號負共用）
3 信號+

JD-M型壓力變送器型譜表

	壓力變送器類型
	JD-M1 陶瓷壓阻 JD-M2 擴散硅
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	過程連接材料
		1 2	不銹鋼316L 約定的特殊要求
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	過程連接形式
			R N K S	外螺紋G1/2，內孔Φ11.4mm 外螺紋NPT1/2，內螺紋NPT1/4 外螺紋M20×1.5，內孔Φ11.4mm 約定的特殊要求
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	密封材料
				F P S	氟素橡膠 PTFE 約定的特殊要求
				\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	輸出信號
					2 4 6	模擬信號4～20mA二線模擬信號1～5V三線約定的特殊要求
					\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	外殼類型
						A	壓鑄鋁外殼
						\| \| \| \| \| \| \| \| \| \| \| \| \| \|	現場顯示表類型
							N A	無現場顯示 LED顯示
							\| \| \| \| \| \| \| \| \| \|	精度等級
								1 2 3	0.1 0.2 0.5
								\| \| \| \| \| \|	測量量程
									[參見標準量程代碼表] 例如：D3 0～10KPa
									\| \|

JD-	M	1	R	F	2	A	N	3	D3	選型舉例

標準量程表

測量范圍	代號	量程調節范圍	測量范圍	代號	量程調節范圍	測量范圍	代號	量程調節范圍
0～4KPa	D1	0.7～7KPa	0～200KPa	E3	60.0～200KPa	0～10MPa	H1	3.0～10MPa
0～6KPa	D2	0.7～7KPa	0～250KPa	E4	120.0～400KPa	-2～2KPa	H2	3.0～30MPa
0～10KPa	D3	1.0～10KPa	0～400KPa	E5	120.0～400KPa	-5～5KPa	C1	2.0～7.0KPa
0～16KPa	D4	10.0～20KPa	0～0.6MPa	F1	0.2～0.6MPa	-10～10KPa	C2	5.0～20KPa
0～20KPa	D5	10.0～20KPa	0～1.0MPa	F2	0.3～1.0MPa	-20～20KPa	C3	2.0～20KPa
0～25KPa	D6	12.0～30KPa	0～1.6MPa	F3	0.6～2.0MPa	-50～50KPa	C4	-8.0～20KPa
0～40KPa	D7	12.0～40KPa	0～2.0MPa	F4	0.6～2.0MPa	-100～0KPa	C5	10.0～100KPa
0～60KPa	D8	20.0～60KPa	0～2.5MPa	F5	1.2～4.0MPa	-100～0KPa	B1	-40～100KPa
0～100KPa	E1	30.0～100KPa	0～4.0MPa	F6	1.2～4.0MPa	-100～100KPa	B2	-40～100KPa
0～160KPa	E2	60.0～200KPa	0～6.0MPa	F7	2.0～6.9MPa	-100～1000KPa	B3	240～1000KPa
