風閘控制系統特性：

1、采用進口可靠空氣電磁閥，抗污能力強，不會生銹、不發卡。

2、線圈可長期通電。

3、一體化集成實現無管連接。

4、手動/自動互為閉鎖，安全可靠。

5、各元件的動密封采用自補償結構，密封性好，結構緊湊。
6、集成板和閥板均采用硬質鋁合金，體積小，重量輕。

工 作 原 理：

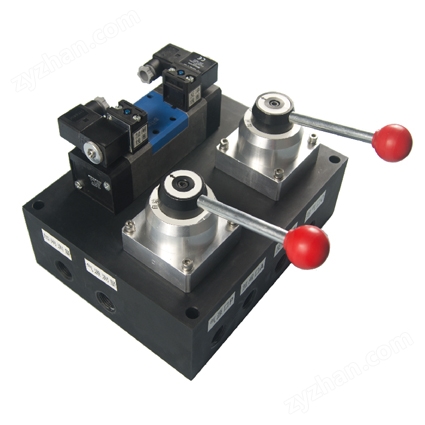

風閘集成控制裝置主要由手柄閥和立式電磁空氣閥AKF以及集成板組成。在集成板的基礎上還可增設壓力檢測顯示模塊及過濾器等。本裝置分為單腔式和雙腔式，控制過程如下：

1、單腔式控制過程

    自動控制：當手柄閥SF3和SF4處于開啟狀態位，SF2處于關閉狀態位，手柄閥SF1轉到O位時，通過控制電磁空氣閥AKF的左、右電磁鐵，可實現自動加閘和自動反沖的功能。

    手動控制：當手柄閥SF3和SF4處于關閉狀態位，手柄閥SF2處于開啟狀態位時，手柄閥SFI轉到加閘位置，可實現手動加閘。手柄閥SFI轉到反沖位置，可實現手動反沖。

2、雙腔式控制過程

    自動控制：當手柄閥SFI轉到自動位置，手柄閥SF2轉到O位時，通過控制電磁空氣閥AKF的左、右電磁鐵，可實現自動加閘自動和動反沖的功能。

    手動控制：當手柄閥SFI轉到手動位置時：手柄閥SF2轉到加閘位置，可實現手動加閘。手柄閥SF2轉到反沖位置，可實現手動反）中。

技 術 參 數：

額定壓力：1MPa

通       徑： φ10、φ15、或更大

工作電壓： 220VAC/DC、110VAC/DC、24VDC

集成塊材質：鋁合金

集成塊顏色：黑色氧化

結 構 圖：

選 型 說 明：
