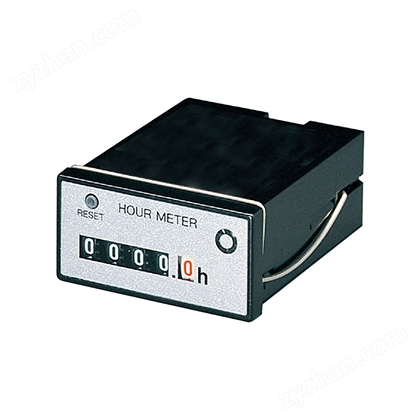

保證操作板面寬大使用方便的小型尺寸(24×48mm)
|
 |  |  |
C-UL 、CE 已取得。
特點
小型尺寸、操作板面寬大使用方便
帶復位按鈕(TH64)
充足的時間顯示(TH63)
采用平型端子，接線方便
#187平型接線端子(插座)的壓接請使用日本壓接端子公司生 產的工具“YC-051”
高性能同步電機，50/60Hz可切換
旋轉顯示器（逆時針轉動、每72秒轉1圈）
用途
- 小型發動機、食品加工設備的移動管理
- 租賃設備的計時器
- 對各種設備的維護保養進行管理等
種類
| 品名 | 操作電壓 | 訂貨產品號 |
|---|---|---|
| TH63 無復位按鈕 | AC100V | TH631 |
| AC200V | TH632 | |
| AC12V | TH633 | |
| AC24V | TH634 | |
| AC48V | TH635 | |
| AC110V | TH636 | |
| AC115-120V | TH637 | |
| AC220V | TH638 | |
| AC240V | TH639 | |
| TH64 帶復位按鈕 | AC100V | TH641 |
| AC200V | TH642 | |
| AC12V | TH643 | |
| AC24V | TH644 | |
| AC48V | TH645 | |
| AC110V | TH646 | |
| AC115-120V | TH647 | |
| AC220V | TH648 | |
| AC240V | TH649 |
| (注1)： | 本產品僅提供銀色面板。 |
|---|---|
| (注2)： | 標準產品均已獲得UL/c-UL標準認證，型號末尾不需要"U"。 |
額定?性能概要
| 額定 | 額定電壓 | AC12V、24V、48V、100V、110V、115-120V、200V、220V、240V |
|---|---|---|
| 允許操作電壓范圍 | 額定電壓的85%～115%V | |
| 額定頻率數 | 50Hz/60Hz通用(可用控制桿調節) | |
| 測定時間 | 0～99999.9小時 (TH63系列) 0～9999.9小時 (TH64系列) | |
| 最小小時表示 | 0.1小時 (6分) | |
| 消耗功率 | 約1.5W | |
| 電氣性能 | 絕緣電阻(初始值) | 充電部－非充電部間1100MΩ以上 (在500V DC時測量) |
| 耐電壓(初始值) | 充電部－非充電部間1AC2,000V/1分鐘 | |
| 溫度上升 | 55℃以下(在額定電壓下、使用阻抗測量法測量) | |
| 機械性能 | 誤動作振動 | 10～55Hz、(單向振幅0.25mm)上下左右前后各方向10分鐘 |
| 誤動作沖擊 | 98m/s2以上{10G以上} (上下左右前后各方向4次) | |
| 耐久衝撃 | 980m/s2以上{100G以上} (上下左右前后各方向5次) | |
| 使用條件 | 使用環境溫度 | -10℃～+50℃(保存溫度-30℃～+60℃) |
| 使用環境濕度 | 85%RH以下(at 25℃、無凝露) | |
| 重量 | 約80g | |
| 附屬品(一同包裝) | 平型端子：(日本壓接端子公司制造：LTO－41T－187N)×2個 絕緣套管：(日本壓接端子公司制造：183523)×2個 (對應電線：0.5～1.25mm2) | |
尺寸圖
- 單位mm
公差±0.5
|
面板切割尺寸
|
關于安裝
|  |
適用規格
TH13?TH23?TH14?TH24?TH40?TH50?TH63?TH64計時器(共通)
| 安全標準 | EN61010-1 | 污染程度2/過電壓等級II | ||
|---|---|---|---|---|
| EMC | (EMI)EN61000-6-4 | 輻射干擾電場強度 | EN55011 | Group1ClassA |
| 雜音端子電壓 | ||||
| (EMS)EN61000-6-2 | 靜電放電抗擾度 | EN61000-4-2 | 4kV接觸 | |
| 8kV空氣中 | ||||
| 輻射電磁場抗擾度 | EN61000-4-3 | 10V/m AM調頻(80MHz～1GHz) | ||
| 3V/m AM調頻(1.4～2.0GHz) | ||||
| 1V/m AM調頻(2.0～2.7GHz) | ||||
| 10V/m 脈沖調頻(895～905MHz) | ||||
| 電快速瞬變/脈沖群抗擾度 | EN61000-4-4 | 2kV(電源線) | ||
| 浪涌抗擾度 | EN61000-4-5 | 1kV(電源線) | ||
| 射頻傳導抗擾度 | EN61000-4-6 | 10V/m AM調頻(0.15MHz～80MHz) | ||
| 工頻磁場抗擾度 | EN61000-4-8 | 30A/m(50Hz) | ||
| 電壓暫降、短時中斷和電壓變化抗擾度 | EN61000-4-11 | 10ms、30％(額定電壓) | ||
| 100ms、60％(額定電壓) | ||||
| 1000ms、60％(額定電壓) | ||||
| 5000ms、95％以上(額定電壓) | ||||
