在電力設備維護、絕緣油生產和科研領域中，絕緣油（變壓器油、電容器油等）和抗燃油的性能是確保高壓電氣設備安全穩定運行的關鍵。絕緣油的老化、污染或受潮會直接導致其電氣性能下降，進而威脅整個電力系統的可靠性。為了準確、高效地評估絕緣油的介質損耗因數、相對電容率及直流電阻率等核心電氣參數，依據國家標準GB/T5654-2007《液體絕緣材料相對電容率、介質損耗因數和直流電阻率的測量》設計制造的油介質損耗及電阻率測試儀，成為了的專業檢測設備。

一、 儀器概述與設計依據

GB/T5654-2007油介質損耗及電阻率測試儀是一種高度集成化、智能化的精密檢測儀器。它內部集成了介損測試油杯、高精度溫控系統、溫度傳感器、介質損耗測試電橋、交流試驗電源、標準電容器、高阻計以及直流高壓源等多個核心模塊。該儀器嚴格遵循GB/T5654-2007標準，該標準等同于國際電工委員會IEC標準，確保了測試方法的科學性與國際可比性。其主要設計目標是用于絕緣油等液體絕緣介質介質損耗因數和直流電阻率的測量，同時也能夠?qū)ｉT用于對抗燃油的體積電阻率進行準確測量。

儀器采用全數字技術與智能化測量理念，通過大尺寸彩色觸摸屏提供全中文操作菜單，每一步操作均有明確提示。其工作流程高度自動化，能夠自動完成升溫、恒溫控制、高速數據采集、復雜運算、結果展示、數據存儲和報告打印等一系列任務。這種設計使得操作人員無需經過長期專業培訓即可上手，顯著提升了檢測工作的效率和標準化水平。

二、 儀器核心特點與技術優勢

1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；

2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；

3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

4、設備具有降溫功能，可以實現抗燃油20℃測量；

5、采用DSP和FFT技術，確保數據穩定、準確、可靠。

6、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

7、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。

8、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。

9、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。

10、自動存儲測量數據，可存儲100組測量數據。

11、 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

12、設備自動化程度高，可自動完成油杯清洗。

13、設備可以測試抗燃油體積電阻率。

三、 儀器主要性能參數

以下列出該測試儀的關鍵性能參數，這些參數定義了其測量能力與技術水平：

測 量 范 圍：電容量 5pF～200pF

       相對電容率   1.000～30.000

       介質損耗因數 0.00001～100

直流電阻率 ：2.5 MΩm～20 TΩm

測 量 精 度： 電容量  ±(1%讀數+0.5pF)

      相對電容率   ±1%讀數

      介質損耗因數 ±(1%讀數+0.0001)

      直流電阻率   ±10%讀數

分  辨  率： 電容量  0.01pF

      相對電容率   0.001

      介質損耗因數 0.00001

測  溫 范 圍： 0～125℃

溫度測量誤差： ±0.5℃

交流實驗電壓： 0～2200V  連續可調，頻率50Hz

直流試驗電壓： 0～500V     連續可調

功   耗： ≤350W

外  型 尺 寸：  420mm*380mm*385mm

總  重  量：   21Kg

四、 工作環境與條件要求

為確保儀器正常工作并獲得準確的測量數據，其使用需滿足一定的環境條件。工作環境溫度需保持在零攝氏度至四十?dāng)z氏度之間。環境相對濕度不應超過百分之八十。儀器使用交流二百二十伏電源，允許電壓波動范圍為正常值的正負百分之十之內。電源頻率為五十赫茲，允許頻率波動范圍為正負百分之十。儀器在正常工作狀態下的功率消耗低于兩百瓦。滿足這些條件是儀器可靠運行的基礎。

五、 儀器結構面板說明

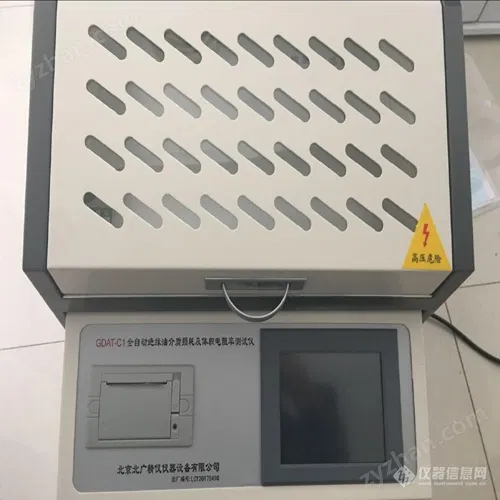

儀器主體結構設計緊湊，面板布局清晰。正面主要配置有大尺寸彩色液晶觸摸屏，用于顯示所有操作菜單、設置參數、實時狀態和最終測試結果。內置的熱敏打印機位于屏幕附近，用于輸出測試報告。面板一側設有電源開關及電源輸入插座。儀器設計有兩個專用的油杯放置槽，分別用于容納不同容量的測試油杯。一個油杯槽用于放置容量較大的絕緣油測試油杯，另一個則用于放置容量較小的抗燃油測試專用油杯。

儀器連接部分包括重要的接地端子，必須確保與實驗室保護地線可靠連接。配備有溫度傳感器信號線，用于監測油杯內油樣溫度，該信號線必須在合上儀器上蓋前正確放置。另外，有兩條測量信號線，一條專門用于抗燃油體積電阻率測試時的信號傳輸，另一條則用于絕緣油的介質損耗及電阻率測試。油杯作為核心部件，分為兩種：一種是用于絕緣油測試的標準三電極油杯，另一種是用于抗燃油電阻率測試的專用油杯。

六、 詳細操作步驟指南

一部分：絕緣油介質損耗及電阻率測試

準備工作與開機：首先，將對應的測量信號線和溫度傳感器信號線按照標識正確連接到主機和油杯上。溫度傳感器需插入油杯中心的專用插孔。將儀器接地端子可靠接地，連接電源線，打開電源開關。儀器啟動后將自動進入主操作界面。

油杯清洗與注油：測試前，需向清潔的測試油杯內注入待測油樣。該油杯設有注油口和觀察液位的液位管。正式注油測試前，可先利用油樣沖洗油杯。在主界面點擊打開“漏油開關”，然后將油樣緩慢從注油口倒入，油樣會從排液管流出，實現對油杯的沖洗。沖洗完畢后，關閉“漏油開關”。開始正式注油，緩慢倒入油樣直至注油口和液位管中的液面高度基本持平。注油過程需沿杯壁緩慢進行，避免產生氣泡。

試驗參數設置：在主界面點擊“試驗條件”按鈕，進入?yún)?shù)設置菜單。在此界面，可以設置測試溫度、測試電壓、加壓時間、打印選項等參數。如需修改，點擊對應參數會彈出數字鍵盤進行輸入。其中，“油樣設置”選項需選擇為“絕緣油”，程序會關聯相應的標準測試溫度（如九十?dāng)z氏度）。設置完成后點擊確定返回主界面。

空杯測試（可選但推薦）：為確認油杯潔凈度與裝配狀態，可進行空杯測試。主界面點擊“空杯測試”，選擇需要測試的項目（如介質損耗因數、相對電容率），然后開始測試?？毡慕橘|(zhì)損耗因數應非常小，此步驟有助于確認測試基準的可靠性。

自動測試：空杯測試正常后，取出油杯內電極，將已準備好的油樣沿杯壁緩緩倒入油杯至規定液位。然后將內電極緩慢放回，避免帶入氣泡或使油溢出。重新連接好信號線，合上儀器上蓋。在主界面點擊“自動測試”，儀器將自動進行升溫、恒溫，并在達到設定溫度后，依次完成介質損耗因數、相對電容率和直流電阻率的測量。測試結果將自動顯示在屏幕上并可根據設置進行打印。

第二部分：抗燃油體積電阻率測試

油杯準備與連接：將干凈的專用抗燃油測試油杯注入規定量的油樣后，放入對應的油杯槽中。將專用的測量信號線連接到主機面板上標記“檢測”的插座和油杯的中心電極上。溫度傳感器可仍與主油杯連接（因其主要監測環境或參考溫度）。確保上蓋關好，安全開關閉合。

參數設置：開機進入主界面后，點擊“試驗條件”，在油樣設置中選擇“抗燃油”。此時，測試溫度會自動設置為標準要求的二十?dāng)z氏度。可根據需要微調其他參數，確認后返回。

啟動測試：在主界面點擊“自動測定”，儀器啟動測試程序。系統會自動檢測環境溫度，若室溫高于二十?dāng)z氏度，則啟動制冷功能；若低于二十?dāng)z氏度，則啟動加熱功能，確保油樣在二十?dāng)z氏度恒溫下進行電阻率測量。測量過程自動完成。

第三部分：數據管理

測試完成后，所有數據自動保存。點擊主界面的“數據查詢”，可進入歷史數據瀏覽界面。在此界面，可以按頁翻閱歷史測試記錄，查看詳細的測試數據、日期和時間?？梢赃x擇單條數據進行打印，也可以對無需保留的數據進行刪除操作。這功能便于數據的追溯、比較和報告整理。

七、 使用注意事項與安全規程

安全：操作本儀器需遵守高壓試驗設備的基本安全規程。儀器內部在工作時存在高壓和交流試驗電源，在測試過程中嚴禁打開儀器上蓋。

可靠接地：儀器外殼必須通過專用接地線可靠連接至實驗室的保護接地端子上，這是防止觸電、保障人身安全的基本措施。

環境與維護：儀器應放置在清潔、干燥、通風良好的環境中使用。保持儀器外觀和油杯的清潔，尤其是油杯的電極部分，任何污染都可能影響測試結果甚至引起放電。

油杯規范操作：油杯的清洗、干燥和安裝必須嚴格按照操作手冊的規定進行。不規范的清洗可能導致殘余雜質，不正確的安裝可能導致電極間距變化或密封不嚴，這些都會引起測量誤差或高壓放電，導致測試失敗或設備報警。

配件規格：如需更換保險管，必須使用與原規格相同的型號，禁止用不同規格的保險管或其他導線替代。

八、 標準配置與售后服務

儀器的標準成套性包括主機、電源線、兩種測試油杯、量杯、兩條測量信號線、溫度傳感器、排油管、備用保險管、產品合格證、詳細的使用說明書、出廠檢驗報告以及打印紙卷。這確保了用戶在收到設備后即可開展基本的測試工作。

儀器自用戶購買之日起，提供一定期限的免費保修服務。在保修期內，屬于產品自身質量問題的故障將獲得免費維修。制造商承諾提供長期的技術支持與維修服務。當儀器出現異常情況時，用戶應及時與制造商或服務商聯系，以獲得專業的故障診斷和處理方案。

九、 應用價值總結

GB/T5654-2007油介質損耗及電阻率測試儀是現代電力絕緣油檢測的關鍵工具。其高度自動化與智能化特性，將操作人員從復雜的溫度控制、橋路平衡和高壓操作中解放出來，降低了人為誤差，提高了檢測效率。儀器嚴格遵循國家標準，其測試數據可作為判斷絕緣油性能狀態、診斷變壓器等設備內部潛伏性故障、驗收新油和監督運行中油品質量的重要依據。對于抗燃油，其電阻率是衡量其潔凈度和水分含量的敏感指標，該儀器的精準測量為調節系統用油的質量控制提供了直接手段。通過定期、規范的測試，能夠有效預警絕緣劣化趨勢，為電力設備的狀態檢修和安全經濟運行提供可靠的數據支撐，是保障電網安全的技術裝備。
