電動軟密封蝶閥,電動對夾式軟密封蝶閥冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置通常由角行程電動執行機構(0~90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。
| 產品名稱: | 電動對夾式軟密封蝶閥 | 產品型號: | D971X/F/H,D943X/F/H |
| 驅動方式: | 電動,手動,渦輪,氣動 | 連接形式: | 對夾式,法蘭式 |
| 結構形式: | 中線,雙偏心 | 密封結構: | 軟密封,硬密封 |
| 壓力范圍: | 1.0MPa-6.4MPa | 公稱通徑: | DN50-2000 |
| 常用材質: | 鑄鐵,球墨鑄鐵,WCB,不銹鋼等 | 銘牌: | 承質閥門 |
產品特點
①設計新穎、合理、結構獨特,重量輕,啟閉迅速。
②操力矩小,操作方便,省力靈巧。
③可以任何位置安裝,維修方便。
④密封件可以更換,密封性能可靠達到雙向密封零泄漏。
⑤密封材料耐老化、耐弱腐蝕,使用壽命長等特點。
制造標準
設計標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數
| 公稱通徑 | DN(mm) | 50~800 | ||
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 零件名稱 | 材料 | |||
| 閥體 | 球墨鑄鐵、鑄鋼、合金鋼、不銹鋼 | |||
| 蝶板 | 鑄鋼、不銹鋼及特殊材料 | |||
| 密封圈 | 各種橡膠、聚四氟 | |||
| 閥桿 | 2Cr13、不銹鋼 | |||
| 填料 | O型圈、柔性石墨O | |||
蝶閥密封材料選用和適用溫度
| 材料品種 | 氯丁橡膠 | 丁晴橡膠 | 乙丙橡膠 | 聚四氟乙烯 | 硅橡膠 | 氟橡膠 | 天然橡膠 | 尼龍 |
| 英語簡稱 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA |
| 型號代號 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐溫度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐溫度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 適用工作溫度 | 0~+80℃ | -20~+82℃ | -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
電動對夾式軟密封蝶閥尺寸圖

電動法蘭蝶閥尺寸圖:

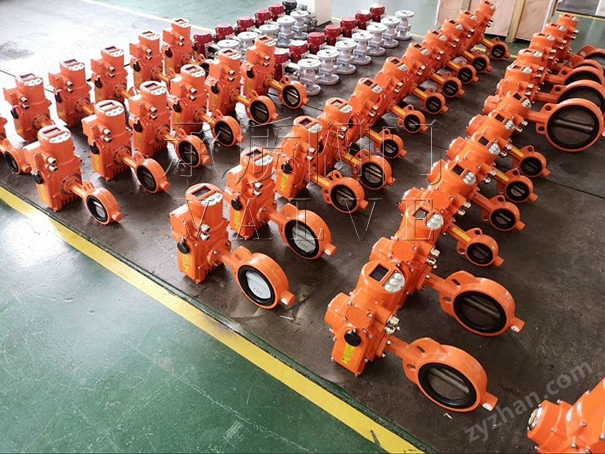

電動對夾式軟密封蝶閥實物圖

|
|
