產品工作原理和用途：

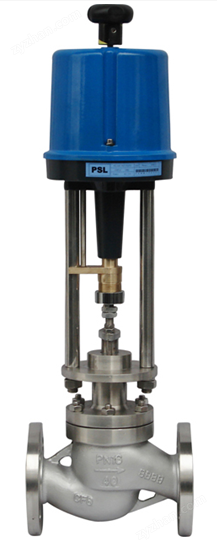

ZSAP電子式電動頂導向調節閥由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
產品結構特點：
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
5、伺服放大器采用深度動態負反饋，可提高自動調節精度。
6、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
8、波紋管密封型調節閥對移動的閥桿形成的密封，堵絕流體外漏
產品性能參數：
公稱通徑mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||||
閥座通徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司 | ||
額定流量系數kv | 直線型 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||
等百分比 |
|
|
|
|
|
| 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||
公稱壓力(MPa) | 0.6，1.6，2.5，4.0，6.4 | ||||||||||||||||||||||||
行程 | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||
流量特性 | 直線 | 直線，等百分比，快開 | |||||||||||||||||||||||
工作溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||||||||||||||
法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||||||||||||
閥體型式 | 直通單座鑄造球型閥 | ||||||||||||||||||||||||
上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | ||||||||||||||||||||||||
配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||||||||||||
361L | 361LSA-08 | 361LSA-20 | 361LSB-30 | 361LSB- | 361LSC-65 | 361LSC-99 | |||||||||||||||||||
防爆型 | 361LXA-20 | 361LXB-30 | 361LXB- |
|
|
|
|
|
|
| |||||||||||||||
產品主要零件材料：
閥體、閥蓋 | HT200、ZG230-450、ZG1Cr18Ni9Ti |
閥芯 | ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 |
填料 | 聚四氟乙烯、柔性石墨 |
推桿、襯套 | 2Cr13 |
墊片 | 橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片 |
波紋管 | 1Cr18Ni9Ti |
產品主要尺寸：
公通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
L(mm) | PN1.6MPa | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 | |
PN4.0MPa | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 | ||
PN6.4MPa | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 | ||
H1(mm) | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 | ||
配PSL | H(mm) | 普通型 | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
散熱片型 | 888 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 | ||
D(mm) | 176 | 225 | |||||||||||
重量(KG) | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | 570 | ||
配361L | H(mm) | 普通型 | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
散熱片型 | 651 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 | ||
D(mm) | 225 | 310 | |||||||||||
重量(KG) | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | 618 | ||
