概述與用途

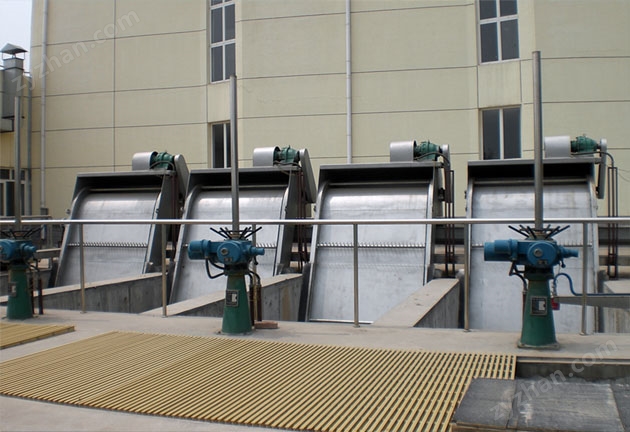

CF-Ⅱ型鏈板回轉式格柵除污機，它適用于城市污水處理中雨水、污水泵站、給水提升泵站以及污水處理廠的進水口處，用來攔截、清除漂浮雜物，是一種適用范圍較廣的除污設備。

設備主要特點
1、驅動裝置采用擺線針輪或斜齒輪式減速機直接驅動，噪聲低、結構緊湊、運行平穩等特點； 2、耙齒板采用數控機床加工，精度高、外表美觀，其柵距可根據用戶要求確定；
3、機架為整體框架結構，剛性強、安裝簡便，日常維修工作量少；
4、設備操作簡便，可直接就地/遠程控制設備的運行；
5、為防止意外過載，設有機械剪切銷和過電流雙重保護，使設備運行安全可靠。

結構與工作原理

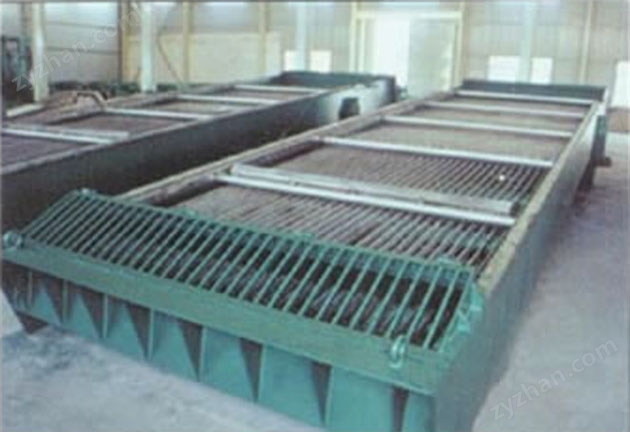

CF-Ⅱ型鏈板回轉式格柵除污機采用鏈板回轉式，由齒耙板和固定柵條組成過水柵面，當污水流過時，大于柵隙的雜物被攔截，齒耙板的耙齒深入柵條的間隙中，當驅動裝置帶動牽引鏈作回轉運動時，耙齒把截留在柵面上的雜物自下而上帶至出渣口，當耙齒自上而下轉向運動時，雜物依靠重力自行脫落，從卸料口中落入輸送機或垃圾小車內，然后外運或作進一步處理。

型號規格表示

主要技術參數和安裝外形尺寸

外形結構及安裝基礎圖
