Z45X-16P不銹鋼軟密封暗桿法蘭閘閥，根據《JB/T 308-2004閥門型號編制方法》的規定：

Z==閘閥

4==法蘭連接

5==暗桿單閘板

16==壓力等級：1.6MPa

Q==閥體材質：不銹鋼

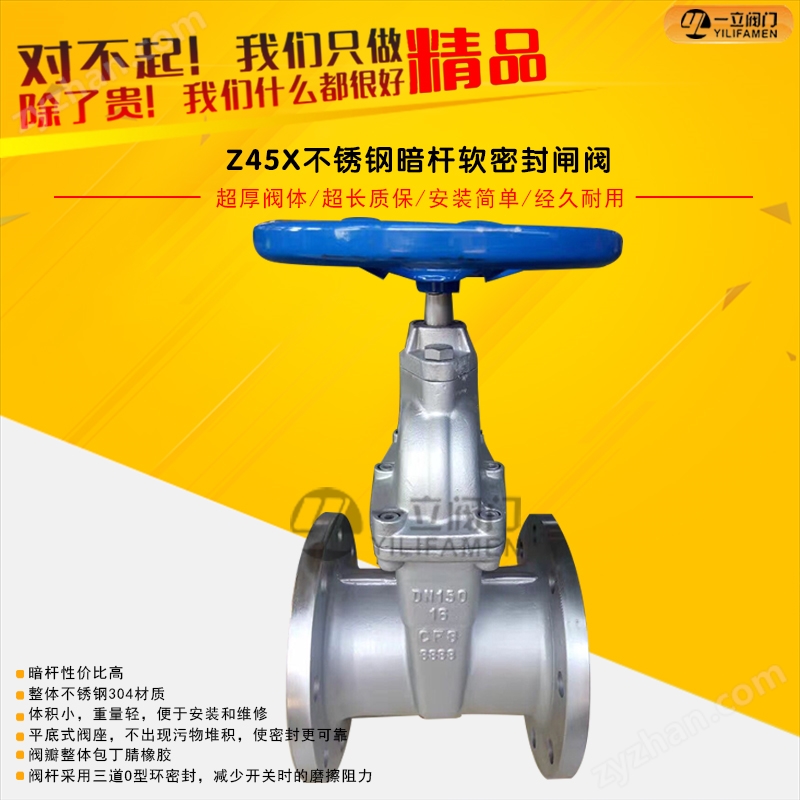

Z45X不銹鋼軟密封法蘭閘閥概述：



一立閥門引進技術所生產的Z45X-16Q法蘭暗桿閘閥，克服了一般閘閥密封性差，彈性疲乏，易生銹等缺陷。軟密封閘閥是傳統閘閥的換代產品，利用彈性閘板產生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用于自來水、污水、建筑、食品、電力、醫藥、冶金、輕紡、能源系統等流體管線上作為調節和截流裝置使用。







Z45X法蘭閘閥主要特點：



1、平底式閥座，不出現污物堆積，使密封更可靠

2、閥瓣整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境

3、體積小，重量輕，便于安裝和維修

4、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。



Z45X法蘭閘閥主要技術參數：



公稱壓力：1.0～2.5Mpa

工作溫度：0～80℃

法蘭標準：GB/T 17241.6 GB9113

公稱通經：40～1200mm

適用介質：水、油、氣等

試驗標準：GB13927 AP1598



Z45X法蘭閘閥主要零件材料：



序　號	名　稱	材　料
1	閥　體	球墨鑄鐵
2	閘　板	球墨鑄鐵外覆EPDM
3	螺　栓	鍍　鋅、不銹鋼2Cr13
4	密封圈	NBR
5	閥　蓋	球墨鑄鐵
6	閥　桿	不銹鋼2Cr13
7	O形密封圈	NBR
8	止推墊	錫青銅
9	軸　套	錫青銅
10	螺　栓	鍍　鋅
11	軸　蓋	球墨鑄鐵
12	防塵罩	NBR
13	手輪	球墨鑄鐵
14	緊固螺母	鍍　鋅

Z45X法蘭閘閥外形尺寸：
