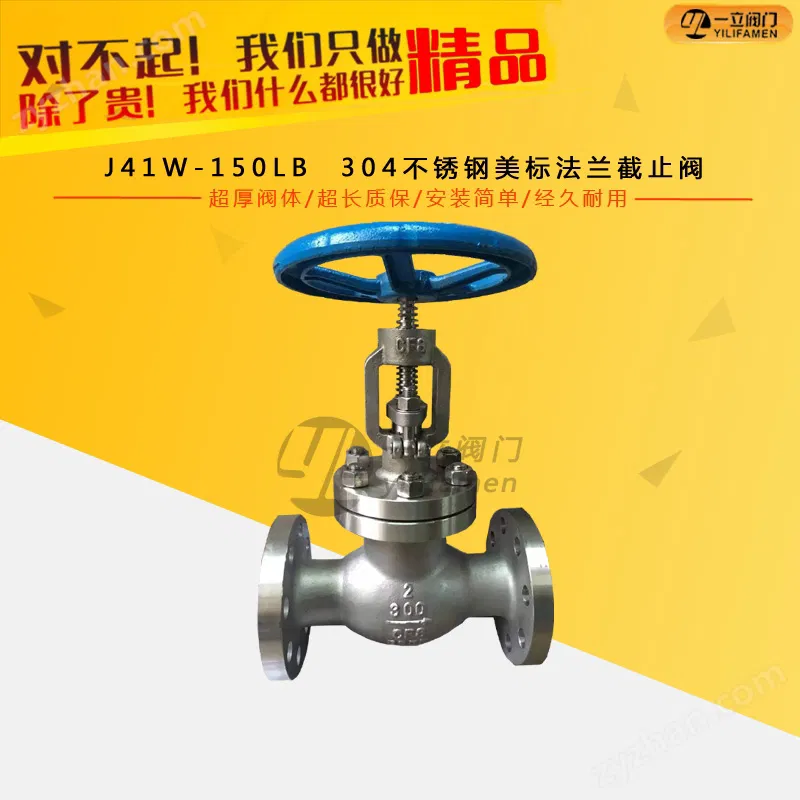

J41W-150LB不銹鋼美標法蘭截止閥

參考價	面議

參考價

面議

具體成交價以合同協議為準

公司名稱浙江一立閥門有限公司
品牌
型號
所在地
廠商性質其他
更新時間2026/3/24 8:03:59
訪問次數54

產品標簽:

在線詢價收藏產品查看電話同類產品

聯系我們時請說明是制藥網 上看到的信息，謝謝!

索取相關資料

公司介紹主營產品

浙江一立閥門有限公司是一家專業研發、銷售各類自控閥及其它通用閥門產品的企業，是一家集科研開發、設計咨詢、銷售于一體的經濟企業；多年來公司承蒙各級及廣大新老客戶的關心和支持，取得了不斷發展。一立公司在這些年的發展過程中見證了中國控制閥進步與*，同時也在這個過程中不斷消化吸收國內外控制閥產品的新技術、新經驗，不斷進步，銳意創新，形成了有著自己鮮明特色的控制閥產品系列。近年來又根據市場需求，開發出一系列適應復雜工況的工新產品，并成功應用于石油、化工、環保、電力、冶金、造紙、給排水、輕工等廣泛的領域，得到廣大用戶的認可！一立有限公司擁有一支長期從事控制閥研究開發及工程設計應用的專業隊伍，有著一整套的加工設備和*的產品檢測流程，運用的控制閥設計軟件，不斷開發出適應新形勢、新需求的控制閥產品。嚴把質量關，使每一件產品都成為精品。本公司閥門系列產品主要有：低阻力倒流防止器、倒流防止器，排氣閥、排泥閥、水力控制閥、電動調節閥、電動截止閥、壓力調節閥、電動球閥、電動蝶閥、電動閘閥、氣動調節閥、氣動球閥、氣動蝶閥、自力式調節閥、電磁閥、電動閘閥、氣動閘閥、氣動截止閥、切斷閥等多種系列。通用工藝閥產品系列主要有：閘閥、球閥、蝶閥、截止閥、止回閥、安全閥、減壓閥、旋塞閥、平衡閥、針型閥、柱塞閥、過濾器、襯膠閥等多種系列。也可為客戶訂制非標系列產品，用戶的需求就是我們努力的方向！為用戶提供全程、服務的公司宗旨，使您在擁有一個好產品的同時更擁有放心的服務。從選型到售后，我們可為您提供控制閥一站式解決方案。專業、快捷、及時的售后服務，使用戶免除后顧之憂，并獲得投資回報率的化。本著“一質當先，立足閥業”的服務理念，一立有限公司傾力打造國產控制閥精品品牌，并愿與各界朋友攜手共進，共創大業！

展開顯示更多內容

平衡閥

產品簡介在線詢價

一、J941Y J941H-16C 電動法蘭截止閥產品介紹：法蘭連接的截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通

J41W-150LB不銹鋼美標法蘭截止閥產品信息

產品介紹：

J41H美標法蘭截止閥由API和ASME標準設計制造。截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

參數表：

公稱通徑：1/2"-20"	公稱壓力：150LB-600LB
適用介質：水、氣、油	適用溫度：0℃≤t≤120℃
閥體材質：碳鋼、不銹鋼	設計標準：API 600 ASME B16.34
結構長度：ASME B16.10	法蘭標準：ASME B16.5

主要零件材質：

NO.	零件名稱	材質		NO.	零件名稱	材質
1	閥體	WCB	CF8/CF8M	2	閥瓣	A105	F304/F316
3	對開圓環	304	304/316	4	閥瓣蓋	1035	304/316
5	閥桿	F6a	304/316	6	閥蓋	WCB	CF8/CF8M
7	填料	Graphite	PTFE	8	填料壓蓋	WCB	CF8
9	閥桿螺母	QT400		10	螺釘	B7	304
11	手輪	KTH300		12	螺母	2H	304
13	銘牌	AI	14	螺母	2H	304
15	螺栓	B7	304	16	密封墊	304+Graphite	PTFE
17	螺母	2H	304	18	螺栓	B7	304

結構特點：

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。

2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Slite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

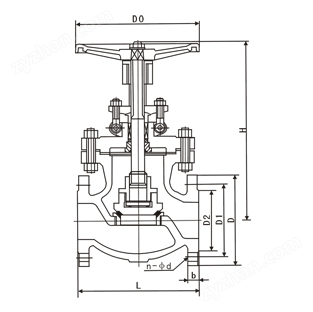

結構圖：

公稱通徑及外形尺寸：

NPS	DN	L	H	D
1/2	15	108	241	125
3/4	20	117	241	125
1	25	127	242	125
1-1/4	32	140	280	160
1-1/2	40	165	286	160
2	50	203	386	200
2-1/2	65	216	387	200
3	80	241	411	250
4	100	292	454	250
5	125	356	455	355
6	150	406	541	355
8	200	495	651	450
10	250	622	802	500
12	300	698	970	500

150Lb主要尺寸和重量：

DN		150Lb 凸面法蘭（RF)主要尺寸								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

300Lb主要尺寸和重量：

DN		300Lb 凸面法蘭（RF)主要尺寸								重量
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

600Lb主要尺寸和重量：

DN		600Lb 凸面法蘭（RF）主要尺寸								重量
mm	in	L	D	D1	D2	b	n-φd	H	D0
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860
