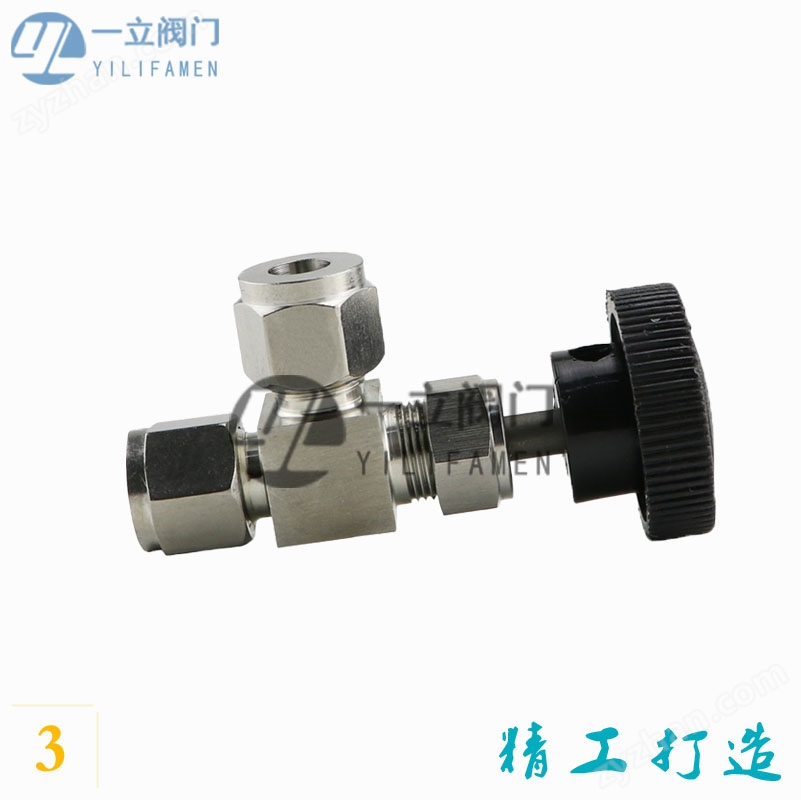

產品概述:
J卡套角式針型閥通常安裝于拆卸方便、連接緊固儀表測量管路系統(tǒng)中作開啟或切斷管路作用。是一種可以精確調整的閥門,密封性能好,一般適用于垂直的2條管道末端。較小流量,較高溫高壓的氣體或者液體的介質,也適合與壓力表配合使用。
工作原理:
卡套角式針型閥工作原理與截止閥是一樣的,閥芯是一個針型的圓錐體,密封面呈錐面。閥芯沿流體的中*線作升降運動,來控制閥門的開啟與關閉或調節(jié)開度,順時針關閉閥門,逆時針則開啟,是屬升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。
外型與連接尺寸:
| Do | D1 | L | H |
| Φ8 | Φ70 | 38 | 92 |
| Φ10 | Φ70 | 38 | 92 |
| Φ12 | Φ70 | 39 | 92 |
| Φ14 | Φ70 | 40 | 94 |
| Φ18 | Φ80 | 42 | 100 |
