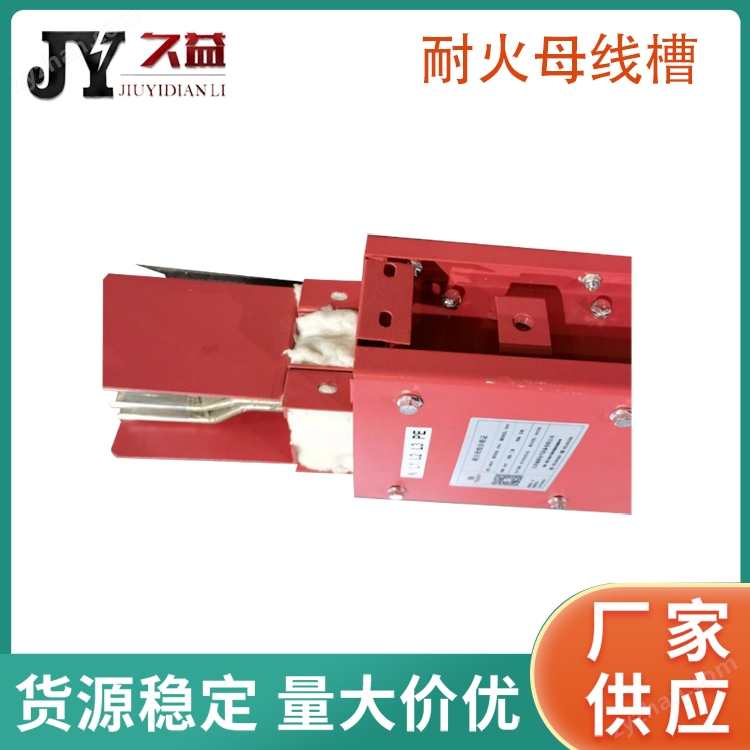

NHMC-1200A低壓耐火母線槽

1、銅排焊接。讓我們?cè)诤附幽概胖?，和相同截面的原始母排相比它的載流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

2、蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

3、無論是銅排還是外殼。我們?cè)诤附拥臅r(shí)候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

母線槽連接方便快捷，錐形絕緣板加強機械強度、模壓外殼保證壓力和邊緣不翹起。大規格碗形錳鋼墊圈，確保了接觸面壓力均勻。一把普通19扳手就可以緊固帶有紅色指標標志的雙頭單螺栓，當標識標志自然脫落時，無需任何檢測工具就可以判定連接接頭已經緊固，螺栓可以在維護時再次使用，有16mm左右可調節。

系統采用重量輕、模壓成型的全封閉鋁合金型材作為外殼，單獨的結構讓你不再需要考慮好的安裝位置和任何降容系數。母線槽經過噴涂的全鋁外殼能經受1000小時鹽霧試驗。母線槽全鋁外殼具有抗銹蝕、散熱性能和導電性能。

始端母線槽提供與低壓配電柜、變壓器低壓側、始端進線箱及其他配電設備的直接連接，耐火母線槽每個彎頭配置一套接頭組件，地下室耐火母線槽，銅鋁復合導體，母線槽垂直安裝為確保安全使用隱匿性，高層建筑的每層樓層垂直安裝高度大于4m時都****增設彈簧支架，以支撐每層每層的母線槽自身的荷載，豎井耐火母線槽，以及垂直微調，當相鄰的母線槽在同一高度都有插接箱時，為保證插拔插接箱方便，母線槽間應留有適當距離。母線水平安裝時，可采用吊裝或沿墻壁用指甲支撐母線槽進行安裝敷設，且保證母線槽距側墻面的尺寸，使插接能順利插入母線槽。

母線槽的外殼能起到很好的屏蔽防護作用，不僅可以將剛結構散出的熱量和很好的處理掉，很好的解決剛發熱的現象，還可以將外部的灰塵和潮氣都很好的進行防護，外殼的保護，使母線槽能夠很好的減少短路離相等現象。

a) 載流量:

低壓電纜的截面積大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400 mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流大可達6300A，其*的載流能力是電纜根本的。

b) 過載能力:

不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，吉安耐火型母線槽，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。

銅排焊接。讓我們?cè)诤附幽概胖螅拖嗤孛娴脑寄概畔啾人妮d流l能力要小很多，所以我們就需要45°斜面焊接母排，這樣做的話就能增大焊接面提高它的載流l能力。

蓋板、側板的焊接。通常側板比較實惠在外面焊接，而蓋板則是在內面焊接，同時蓋、側板焊接成型后還需要將其給打磨平滑。

無論是銅排還是外殼。我們?cè)诤附拥臅r(shí)候都是需要用夾具對焊接物件進行固定，這樣的話才能夠保證焊接角度的性。

NHMC-1200A低壓耐火母線槽對于母線槽的施工，其實并不是一件容易的事情，我們?cè)谑褂玫倪^程中也要做好一些準備工作，只有滿足這些作業條件之后才能夠更好地進行施工。

1、我們需要具有*的母線槽施工圖紙及產品技術文件。

2、要保證封閉插接母線安裝部位的建筑裝飾工程已經全部結束。

3、保證電氣設備安裝完畢并檢驗合格。

4、保證安裝位置以及尺寸正確無誤。

5、做好基本的施工圖的審查、會審工作，同時我們還需要參加設計交底。

耐火時間：180分鐘

耐火溫度：1100度

耐火絕緣材料---陶瓷化硅橡膠

目前一種能夠燒成陶瓷狀的高分子復合材料，它由****硅、二氧化硅、特制瓷化粉和耐火材料及助劑為主要成分組成，不含鹵素和其他有害物質，

耐火母線槽由涂有防火涂料的外殼，包纏耐火云母帶的母線和由耐火絕緣材料制成的支架組成。支架上開有多個凹槽，凹槽內置入母線并將其固定。在母線槽的一端有母線槽連接盒，在母線槽內有母線分接盒。耐火母線槽具有優良的絕緣性能，既可在正常環境中連續使用，又可在失火環境中連續使用一小時以上，可適用于高層建筑及重要設施中，代替耐火電纜起輸配電作用。

技術參數：
1、工作電壓：AC380V±10% 50Hz；用電功率：5KW
2、爐壓測量范圍：0-100Pa 測量精度：
3、空氣流量：0-50m3/min 測量精度：≤±0.5 m3/min
4、燃燒氣源：丙烷、液化氣
5、氣罐容量：50kg×4
6、試驗溫度：程序升溫 60min 室溫-925℃ 120min
7、室溫-1050℃ 180min 室溫-1115℃ 240min

主要適用于化工、冶金、機械、文化、體育場館、展覽館、檔案館、博物館、機場、車站等社會公共場所以及高層建筑等輸配電系統及消防系統的共用，是****防火單位必需的產品。在正常情況下 (非火災情況)可降容供電；火災情況下，切斷正常供電系統，可按額定電流進行消防供電，從而可達到正常、消防供電兩者的兼用。

耐火母線和耐火電纜如何合理運用，由于耐火電纜或耐火母線除了在電網或線路出現問題時作應急電源線路外，還要在出現火災或其他災難時作為輸電線路，母線槽，因此，耐火母線****能在高溫下保證正常的輸電，當環境溫度達到700℃以上時，耐火母線槽，也能保證供電運行在1.5小時以上，而不會由于環境溫度的升高造成內部絕緣降低導致線間短路的現象出現。在線路輸送電流不是很大時，而敷設電纜的空間有限，封閉母線槽，拐彎較多，用耐火電纜是比較合適的，但在線路輸送電流比較大時，耐火電纜則需要多根，施工及以后運行維護都不方便，瓦楞型母線槽，當線路輸送的容量較大的時候，一般都會選用耐火母線，目前，線路輸送的電容量都是比較大的。
