電極水位計的工作原理

電極水位計的主要原理是通過液體的電導性能來對介質的高低進行測量，采用接觸式測量，當極棒觸及到被檢測的介質時，會釋放電信號，控制器會將這個信號放大，并遠傳輸出給計算設備。

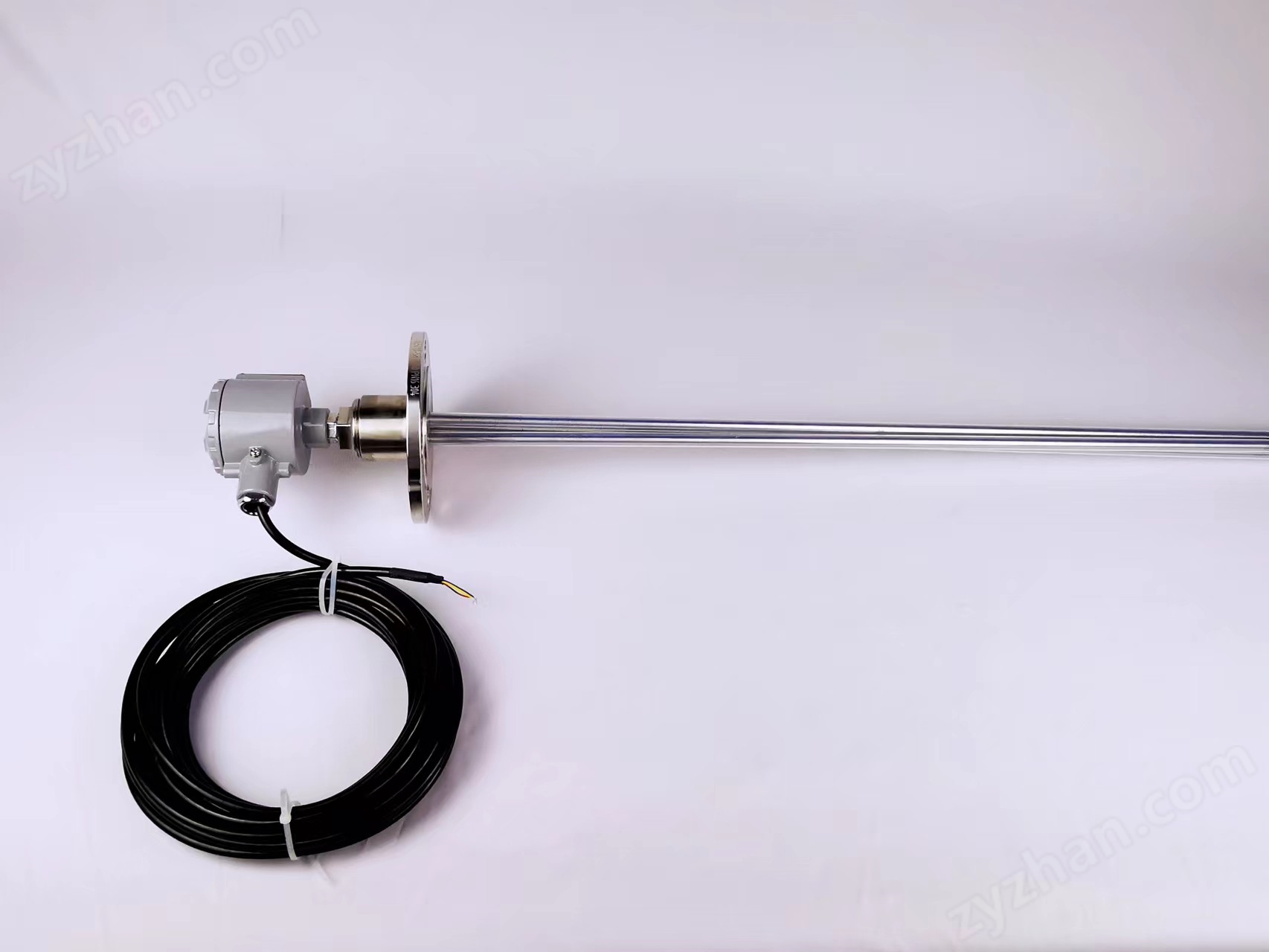

 電極水位計 開關控制 液位測量 鍋爐 天津

電極水位計的參數

傳感器形式：電纜型、連桿型、側裝型 、防爆型

測點數量：單點；多點

量程：0-30m

報警誤差：±5mm

工作壓力： -0.1-16MPa

介質溫度：≤260℃

接液材質：PVC/PP/PTFE/304/316L/其他定制

輸出方式：開關量輸出（觸點容量：）

防爆等級：Exd[ia]II CT6

電極水位計的特點

1.具有多點報警功能適用于控制各種容器內的導電液體液面。

2.具有突波保護功能，可有效防止突波干擾。

3.電頭使用低交流電壓，可避免電解作用，并可延長使用周期。

電極水位計選型方法

1.單電極型

單電極型，適用于金屬管體或管道的液位預警，由于單電極無法依靠自己形成電路回路，所以需要金屬等其他導電材質的罐體將電極與導電液體形成的電路閉合，并通過容器壁將電信號傳回檢測儀器以觸發開關。

2.雙電極型

雙電極型則是從單電極型改進而來，解決了需要導電容器參與構成電路回路的問題，由兩根電極自己與被測液體構成回路。工作原理更簡潔，適用場景也更多。可以在各類容器中進行液位預警或控制。

3.三電極型

三電極型通常采用的是兩根電極用于液位監控，一根電極用于電路信號接收的形式。在使用中多用于高流量容器的液位上下限控制，例如蓄水池等。

4.四電極型

四電極型則擁有三個測量電位，根據設置可以形成完整的動態監測和控制。避免出現液位過高溢出或者低液位空泵運行等情況。相較于三電極型，有測量點位更多、容錯量更大等優點。
