高速小量程扭矩信號耦合器CKY-820
一、特點:
本系列扭矩信號耦合器是在標準測扭應變傳感器的基礎上研制開發的專門傳遞扭矩參數的信號耦合器。
CKY-820型轉矩轉速耦合器是CKY-820系列轉矩耦合器的無軸承高轉速小量程.
本系列扭矩信號耦合器具備:
1.扭矩測量功能;2能源及信號非接觸傳遞功能,3輸出信號數字化功能.
2.可以傳遞靜止扭矩信號、旋轉扭矩信號、動態扭矩信號、靜態扭矩信號,
3.傳遞信號時與是否旋轉，轉速和轉向無關?？梢赃m應長時間,高轉速運轉。
4. 精度高，穩定性好；5體積小，重量輕，易于安裝；
6. 不需反復調零即可連續傳遞正反轉扭矩信號；
7. 沒有集流環等磨損件，可以高轉速長時間運行；
8. 抗干擾性強；9. 可任意位置,任意方向安裝;
二、技術指標
1.量程范圍：0.1,0.2,0.5,1.0,2.0,5.0Ｎ·m； 2.精 度:０.5%Ｆ·Ｓ；
3.適用轉速10000轉/分以內.（含一萬轉）
4.環境溫度：０℃-５0℃ 5.頻率響應：100 μs 6.自重=0.8Kg
7.輸出信號: 0-12v方波頻率; 零扭矩:10 KHZ ; 正向滿量程:15 KHZ ;
反向滿量程:5 KHZ； 負載電流<10mA.
8.信號插座 : (1)0V. (2)+15V. (3)-15V. (4)空 ．(5)扭矩信號.
三．安裝
1．CKY-820型轉速耦合器由靜止外殼和旋轉柱兩部分組成.
2．將靜止外殼套在旋轉柱的外側.
3．將旋轉柱的兩端通過法蘭聯軸器分別與動力或負載聯接.
4．靜止外殼固定在基座上,調整間隙,保證靜止外殼與旋轉柱之間不可接觸!
四、信號處理
1.使用CKY-80系列扭矩儀直接顯示扭矩值;
2.直接將扭矩頻率信號送給計算機或PLC進行處理；
3.轉換為4—20m A或1—5V模擬信號.
五、使用注意：
1. 接線必須正確; 2.±15V的范圍:不得低于± 14.5V 不得高于± 15.5V ;
3. 信號線輸出不得對地,對電源短路,輸出電流不大于10mA;
4. 屏蔽電纜線的屏蔽層必須與±15V電源的公共端（電源地）連接。
5．使用中如有疑問請及時與本公司聯系,保修期之內不得自行拆卸。
6. 在通電狀態時,不可以將旋轉柱從外殼中退出! 電路極易損壞!

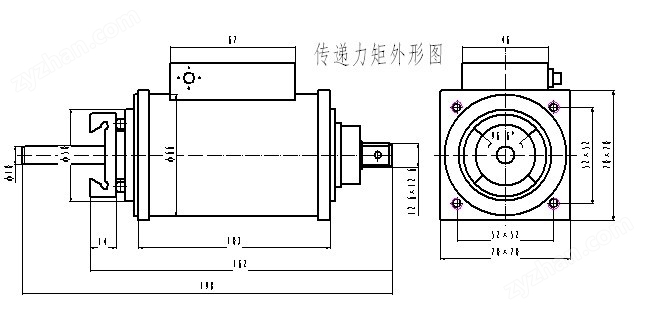

外形尺寸：具體尺寸請與我司聯系
