制藥蒸餾塔冷卻換熱器標準解析

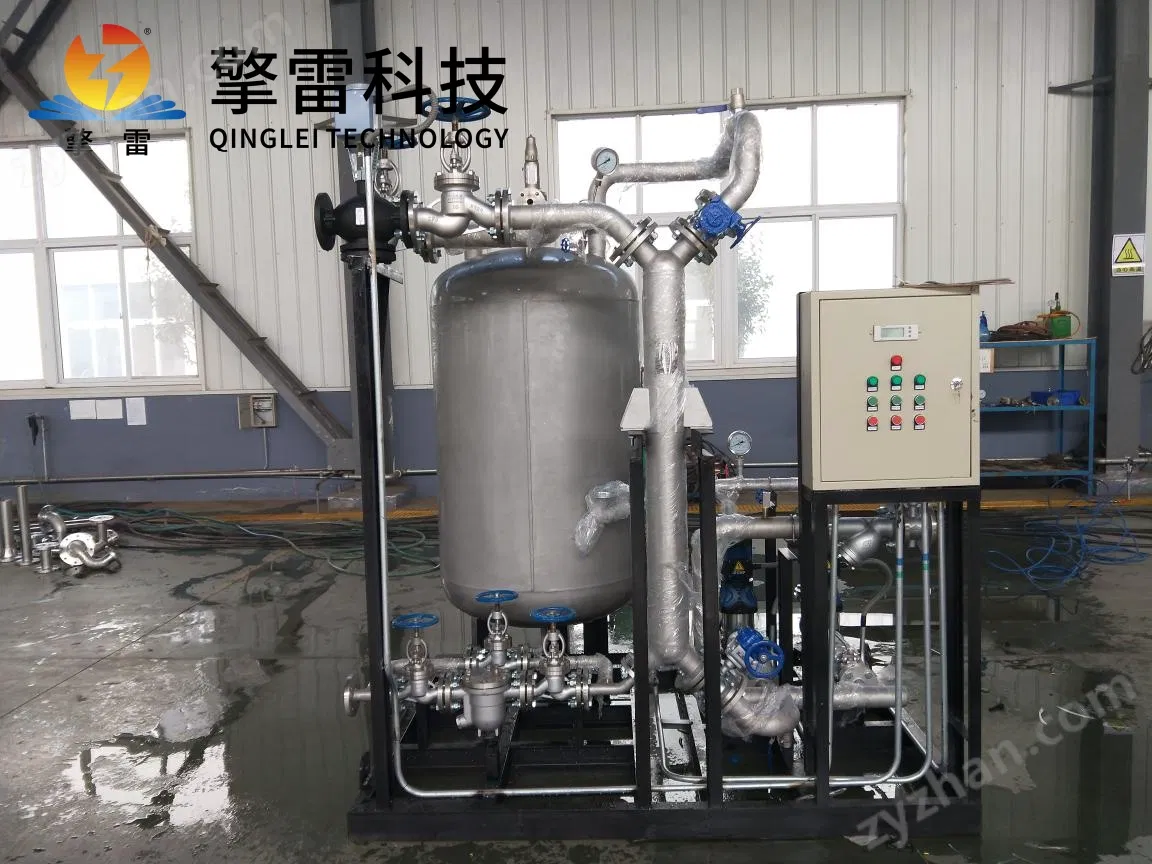

制藥蒸餾塔冷卻換熱器作為保障藥品質量與生產效率的核心設備，其設計、制造及運行需嚴格遵循國家標準與行業規范。以下從材料標準、設計標準、制造標準、性能測試標準及智能化應用標準五個維度展開解析。

一、材料標準：耐腐蝕性與生物安全性并重

制藥行業對冷卻換熱器的材料選擇要求極為嚴苛，需滿足以下核心標準：

耐腐蝕性：

316L不銹鋼：適用于普通非腐蝕性介質（如乙醇、丙酮蒸餾），耐氯離子腐蝕性強，表面粗糙度需控制在Ra≤0.4μm，以減少物料殘留。

哈氏合金：針對強腐蝕性介質（如含鹽酸、醋酸的氣相），其耐腐蝕性較316L提升3倍，腐蝕速率<0.001mm/年。

鈦合金：在含氯離子（Cl?）工況中表現優異，腐蝕速率可控制在0.001mm/年以下，壽命突破20年，適用于疫苗生產等高要求場景。

碳化硅陶瓷：耐溫超2700℃，可在1600℃下長期穩定運行，對濃硫酸、王水等強腐蝕介質年腐蝕速率<0.005mm，適用于化學合成制藥的廢水冷卻。

生物安全性：

材料需符合FDA 21 CFR Part 11及GMP規范，確保與藥品接觸時無化學反應、無有害物質釋放。

表面處理需采用電解拋光或納米涂層技術，減少微生物附著，例如PTFE涂層可使表面光潔度達Ra≤0.4μm。

二、設計標準：結構優化與高效傳熱協同

設計階段需綜合考慮工藝需求、空間布局及能效優化，核心標準包括：

結構類型選擇：

管殼式換熱器：適用于處理量大、介質粘度較高（如含少量懸浮物的蒸餾氣相）的場景，設計壓力可達10MPa，耐沖擊負荷能力強。

板式換熱器：傳熱系數達2000-3500 W/(m2·K)，較管殼式提升50%，占地面積縮小60%，模塊化設計支持2-10個模塊并聯，適應500L/h-50T/h產能需求。

螺旋板式換熱器：通過雙螺旋通道形成強制湍流，傳熱系數達2500 W/(m2·K)，適合含少量粘性雜質（如中藥蒸餾中的微量膠體）的場景。

螺旋纏繞管換熱器：采用3°-20°螺旋角反向纏繞管束，傳熱系數達12000-14000 W/(m2·℃)，較傳統直管式提升3-5倍，熱回收效率≥92%。

流體力學設計：

合理布置折流板或采用螺旋流道，增強流體湍流程度，降低熱阻。例如，管殼式換熱器通過折流板引導流體呈螺旋流動，提升對流傳熱效率。

優化管程與殼程流速，使壓力降在允許范圍內，減少泵的能耗。

三、制造標準：精度控制與密封性保障

制造過程需嚴格遵循工藝規范，確保設備長期穩定運行：

加工精度：

管板加工需用數控鉆床，孔間距確保密封性能。

殼體直線度四向測量允差≤L/1000且≤8mm，防止因變形導致泄漏。

焊接與脹接工藝：

焊縫需通過 X射線檢測（如ASME BPE標準要求），確保無缺陷。

引入內孔焊技術及脹接公式，控制管板與管子硬度差，液壓脹管殘留間隙0.05-0.15mm，提升連接強度。

密封性設計：

雙管板結構實現氣液分離，泄漏率<0.01%/年，符合FDA/GMP無菌要求。

采用U型槽插入式密封結構或柔性石墨密封墊片，補償熱膨脹，避免高溫下設備損壞。

四、性能測試標準：驗證耐腐蝕性與傳熱效率

設備出廠前需通過多項性能測試，確保其滿足設計要求：

耐腐蝕性測試：

參照ASTM G31標準，在模擬工況下進行720小時浸泡試驗，驗證材料的化學穩定性。例如，碳化硅換熱器在濕氯氣環境（85℃，濃度12%）下連續運行5年，腐蝕量<0.2mg/cm2。

傳熱性能測試：

在模擬制藥冷卻工況（如180℃→40℃）下，熱回收效率需≥90%，蒸汽消耗量降低≥25%。

通過氦質譜檢漏法檢測微小泄漏，泄漏率≤0.01%/年。

壓力損失測試：

覆蓋各流道壓力損失測量，找出阻力較大部位并優化設計，確保壓降≤40kPa。

五、智能化應用標準：實時監測與預測性維護

隨著物聯網與AI技術的發展，冷卻換熱器需具備智能化功能：

傳感器集成：

實時監測管壁溫度梯度、流體流速、腐蝕速率等20個關鍵參數，故障預警準確率>98%。

數字孿生技術：

通過構建三維熱場-腐蝕模型，動態模擬設備性能衰減趨勢，精準預測剩余壽命（誤差<2%）。

AI算法優化：

基于LSTM神經網絡的AI能耗預測系統動態優化參數，綜合能效提升18%。例如，在多肽合成反應中，通過實時調控板片間距，使抗生素晶體粒徑分布集中度提升35%，產品收率提高8%。
