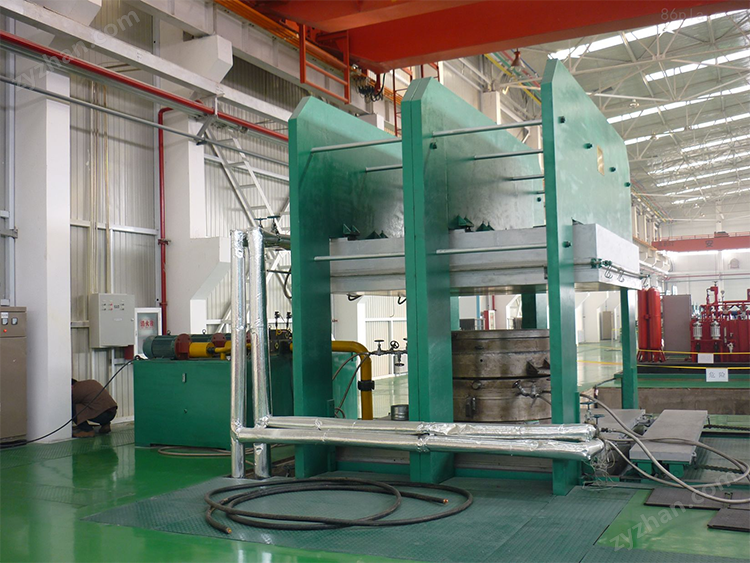

硫化機產品介紹；

主機由機身、油泵、控制閥、電氣控制等四大部件組成。

1、機身部件由上機座、下機座、油箱、熱板、油缸、柱塞等組成，四根立柱承受25T拉力，兼作熱板升降的導軌。

2、油泵部件：低壓齒輪泵和高壓齒輪泵由一只電動機帶動，各自通過單向閥向油缸供油。

3、控制閥部件由裝在液壓站上的手動放油閥和YX-150電接點壓力表組成，控制熱板的上升下降等動作。

液壓系統工作原理：

按啟動按鈕后，電機帶動齒輪泵和高壓齒泵轉動（泵的旋轉方向應與箭頭方向一致），濾油器→齒輪泵→溢流閥→單向閥→油缸此時，液壓油經使柱濾油器→齒輪泵→遠程調壓閥→單向閥→油缸塞快速上升，流量減少，低壓溢流閥和遠程調壓閥溢流系統壓力由電接點壓力表的黑針顯示，電接點壓力表的紅針調到保壓壓力14.5Mpa，另一只綠針調到13Mpa，當表上黑針和紅針重合時，壓力表發出訊號，使電機停止工作，即為保壓。（注：硫化時間需預先調定DSJ-909），保壓時間到，自動報警蜂鳴器響，此時拉回液壓站上的控制閥手柄，熱板快速下降，即開模。一個工作程序就此完成。由于合模硫化過程中可能要出現降壓現象，黑針退到與綠針重合（不保壓），此時電機重新運轉工作，使黑針又與紅針重合，即自動補壓，自動補壓不影響硫化時間。

液壓系統的調節：

1、遠程調壓閥的調節：此閥主要起調定工作壓力，因此其調定壓力略高于額定工作壓力15-15.5 Mpa，此閥在出廠前已調整好，用戶不可隨意亂調。如出現操作事故，其責任自負。

2、電接點壓力表的調整：調節紅針到要求的保壓壓力。（表示值為14.5 Mpa，機器總壓力即為25噸）。

電氣系統及平板加熱系統：

1、電加熱式

本系統采用三相四線制供電，機器殼應可靠接地，以確保，進線一般不應小于4-6mm2，并外設斷路器進行保護。

當接通電源后，轉動組合開關Q在通位置上，然后啟動SB2按鈕，油泵電機工作，平板上升，隨之加壓，當壓力到后壓力表接點接通，油泵電機停止工作，機器進入硫化狀態，時間繼電器KT1開始以秒為單位計時，工作過程中如有掉（即黑針離開紅針）并到達綠針位置，系統將接通油泵電機進行補壓，直至達到預定壓力。亦可進行手動補壓（即按動SB2按鈕），以達到隨掉隨補壓。

任何中途自動補壓操作不影響硫化機計時，硫化結束后蜂鳴報警，以提示工作人員可以開模。報警時間由KT1設定，出廠前設置10秒左右，用戶可自行調節，或按SB1中斷報警。

如發生不正?，F(xiàn)象，應檢查電氣箱內繼電器是否完好、松動或掉落，遇到緊急情況時，按動SB1停止按鈕，機器油泵即停止工作。

2、蒸氣加熱式

本機器如采用蒸氣加熱硫化工藝時，則熱板的加熱是通過工來蒸氣管道輸送蒸氣，由本機進氣口輸入，再經蒸氣管分配到各熱板中去，每塊熱板均用金屬軟管連接，蒸氣壓力可從氣壓表上讀出（很大蒸氣壓力<1 Mpa）。熱板中的冷凝水及部分廢氣，經管道出氣口引出，所需蒸氣（或冷卻水）以及冷凝水、廢氣等均由管道上的閥來控制。
