一、產品概述及性能

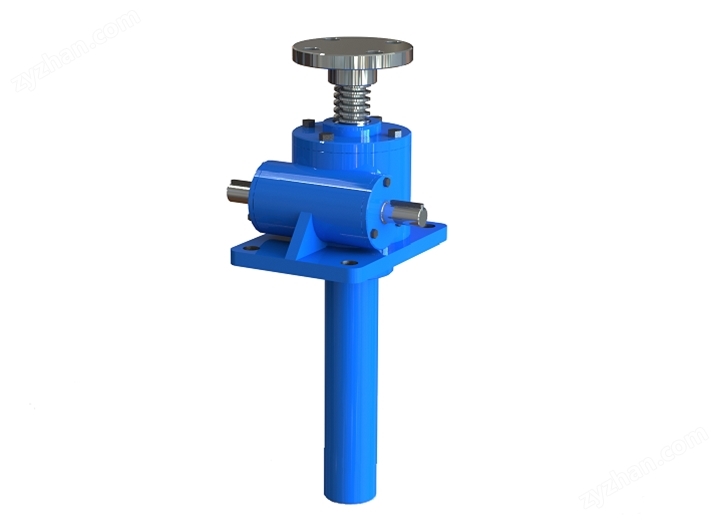

SWL系列蝸輪絲桿升降機作為一種基礎起重部件，由90年代引進，經原太重標準逐步演化為JB/T8809-1998行業推薦標準。產品通過蝸輪傳動絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機 ， 驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system ”工作系統。產品標準承載能力范圍從100KG~120t,輸入轉速1500r/min，允許提升速度3.1m/min，工作環境溫度-20~100C°之間，絲桿工作行程長度可按客戶要求制造。

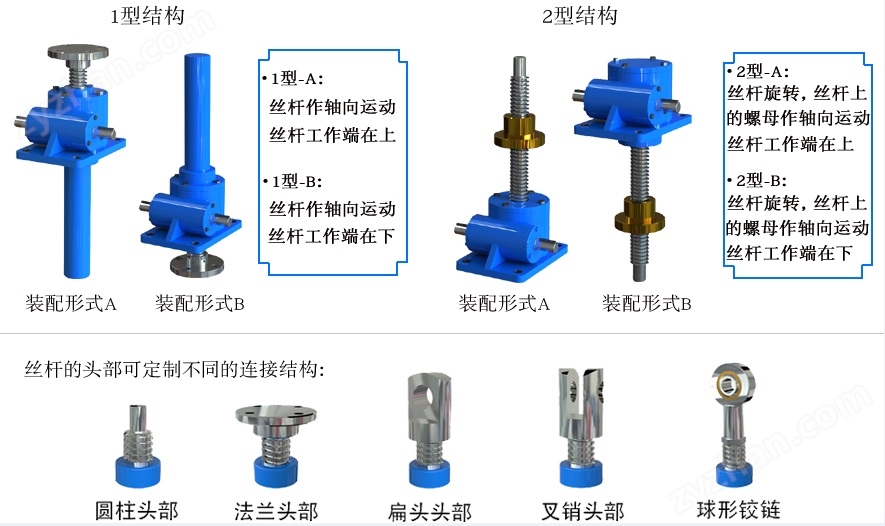

二、產品結構和裝配形式

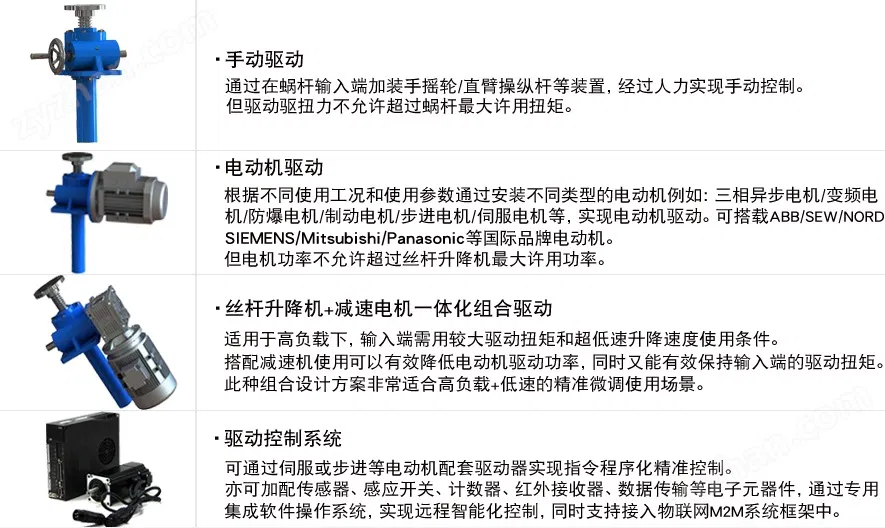

三、產品驅動控制方式
四、產品主要性能參數
產品型號
SWL2.5T
SWL5T
SWL10T
SWL20T
SWL25T
SWL35T
SWL50T
SWL100T
SWL120T
起升/拉力KN 25 50 100 200 250 350 500 1000 1200 絲桿規格 Tr30×6 Tr40×7
Tr58×12
Tr65×12
Tr90×16
Tr100×18
Tr120×20
Tr160×23
Tr180×25
傳動比（快速） 6:1 6:1 7.66:1 8:1 10.66:1 10.66:1
10.66:1
12:1 12:1 蝸桿每轉行程mm 1.0 1.167 1.565 1.5 1.5 1.69 1.87 1.92 2.083 傳動比（慢速）
24:1 24:1 23:1 24:1
32:1 32:1 32:1 36:1 36:1 蝸桿每轉行程mm
0.25 0.292 0.5 0.5 0.5 0.56 0.625 0.638 0.694 拉力負荷時絲桿伸長mm 1500 2000 2500 3000 3500 4000 5500 6500 7000 許用功率KW 1.45 2.59 3.47 4.02 5.38 13.06 13.9 28.5 62 快速傳動比總效率% 23 21 23 21 19 18 15 13 12 慢速傳動比總效率%
14 12 15 13 11 11 11 10 8 潤滑脂量kg 0.1 0.25 0.5 0.75 1.1 1.9 2.2 2.5 2.5 主機重量kg 7.3 16.2 25 36 70.5 87 420 1010 1350 絲桿每100mm的重量kg 0.45 0.82 1.67 2.15 4.15 5.20 7.45 13.6 17.3
1.許用功率是在環境溫度為20°C，工作持續率為20%h，蝸桿轉速為1500r/min的條件參數下。
2.總效率為油脂潤滑條件下的參數。
3.工作環境溫度-20°C~+80°C。
4.在靜止?fàn)顟B(tài)一般可以自鎖。
五、產品應用結構范圍
1.生產流水線中的提升、位移、夾緊、翻轉等執行裝置。
2.冶金設備中裝置及夾緊，提升和翻轉裝置。
3.車輛制造業的舉車機、柔性工裝及焊接升降機等。
4.光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置。
5.航空航天、事、天文望遠鏡等遙控執行裝置。
6.升降舞臺升降裝置。
7.造船、水利、食品及倉儲、鑄造等行業、醫療機械、木工機械、食品機械的各種執行機構。
8.立車和龍門等機床上的提升裝置。
六、產品性能優點
1.靜載自鎖：梯形絲桿具有自鎖功能，沒有制動裝置也可保持自鎖狀態。受較大振動沖擊負荷時，自鎖有失效風險需加制動。
2.低速、低頻率：主要用于大負荷、低速與無需頻繁工作的場所。
3.產品結構模塊化：產品結構緊湊，模塊化，可簡單連接各種輔助附件和驅動源。
4.環保低噪：產品運行噪音小、采用潤滑脂潤滑，無泄漏。
5.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。
6.材質可選：根據不同使用環境，絲桿可選用不銹鋼、40CrMoTi、40CrMo、20CrMo等低碳合金鋼材料，提升機械性能。
7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。
8.使用壽命長：產品內部核心部件蝸輪可采用鋁青銅或錫青銅等高耐磨性材料，直接提升產品使用壽命。
·產品詳細參數資料、產品選型、CAD外形圖或三維數模、方案設計等，可聯系我司銷售工程師提供服務。
·
·
