一、產品概述

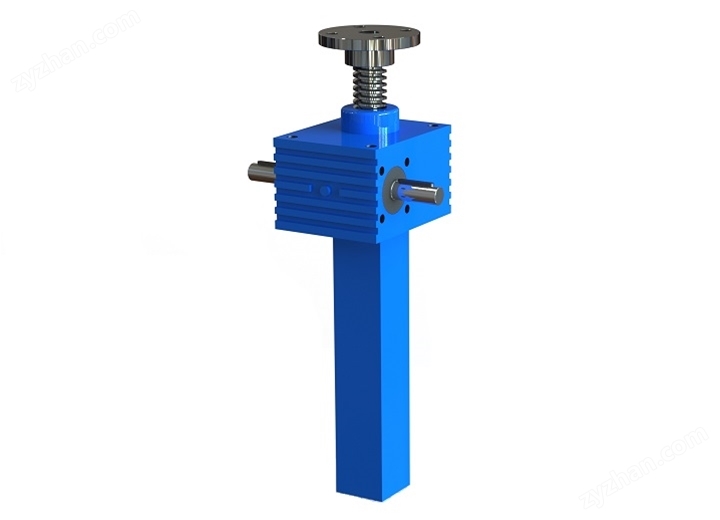

SJA系列螺旋升降機是科邁德公司引進和執行標準，自主設計研發出的一種新型起重部件，承載能力從100KG — 100T。和普通蝸輪絲桿升降機相比，SJA螺旋升降機具有幾個顯著的優勢：結構更緊湊、傳 動精度更高、輸入形式更多樣化，因其內部核心部件蝸輪采用了錫青銅材質，所以使用壽命也更長。允許升降/給進速度可達2.25m/min，輸入轉速1500r/min。產品通過蝸輪傳動絲桿完成提升、下降、推進、翻轉等動作功能，主流驅動源可分為電動機驅動和手動驅動，也支持液壓、氣動等其它驅動方式。電動機驅動可實現定速驅動和調速驅動，同時支持搭載高精密伺服驅動控制系統，可按照設定程序指令完成精準控制，實現智能傳動 “ Intelligent transmission system ”工作系統。工作環境溫度-20~100C°之間，絲桿工作行程長度可按客戶要求制造。
二、產品裝配結構和運動示意
三、產品驅動控制方式
四、產品主要性能參數
| 產品型號 | SJA5 | SJA10 | SJA20 | SJA50 | SJA80 | SJA100 | SJA200 | SJA300 | SJA450 | SJA700 | SJA1000 | |
| 額定動載KN | 5 | 10 | 20 | 50 | 80 | 100 | 200 | 300 | 450 | 700 | 1000 | |
| 絲桿直徑×導程mm | Tr18×4 | Tr20×4 | Tr30×6 | Tr40×7 | Tr50×8 | Tr60×9 | Tr80×12 | Tr120×16 | Tr120×16 | Tr140×20 | Tr160×20 | |
| 蝸輪蝸桿傳動比i | V1 | 1:4 | 1:4 | 1:6 | 1:7 | 1:8 | 1:8 | 1:8.75 | 1:10.25 | 1：10.75 | 1：13.33 | 1：13.33 |
| L1 | 1:16 | 1:16 | 1:24 | 1:28 | 1:32 | 1:32 | 1:35 | 1：41 | 1：43 | 1：40 | 1：40 | |
| 輸入每轉絲桿/螺母軸向位移量mm | V1 | 1 | 1 | 1 | 1 | 1 | 1.125 | 1.371 | 1.56 | 1.49 | 1.5 | 1.5 |
| L1 | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | 0.201 | 0.343 | 0.39 | 0.37 | 0.5 | 0.5 | |
| 容許輸入功率KW | V1 | 0.30 | 0.57 | 1.14 | 2.2 | 2.5 | 3 | 4 | 7 | 11.5 | 18.5 | 22 |
| L1 | 0.15 | 0.27 | 0.55 | 1.1 | 1.5 | 2.2 | 3.5 | 5.5 | 5.5 | 7.5 | 9.5 | |
| 滿載啟動扭矩Nm | V1 | 4.2 | 8 | 18 | 48.5 | 75 | 100 | 265 | 460 | 675 | 1050 | 1020 |
| L1 | 1.5 | 3.1 | 6.7 | 20 | 30 | 41 | 106 | 180 | 275 | 510 | 820 | |
| 啟動效率 | V1 | 0.24 | 0.25 | 0.19 | 0.18 | 0.17 | 0.18 | 0.17 | 0.18 | 0.16 | 0.16 | 0.15 |
| L1 | 0.16 | 0.16 | 0.12 | 0.11 | 0.10 | 0.11 | 0.11 | 0.12 | 0.10 | 0.11 | 0.10 | |
| 1500rpm時的運轉效率 | V1 | 0.34 | 0.35 | 0.33 | 0.32 | 0.31 | 0.33 | 0.33 | 0.33 | 0.30 | 0.31 | 0.29 |
| L1 | 0.25 | 0.25 | 0.24 | 0.23 | 0.22 | 0.23 | 0.22 | 0.23 | 0.20 | 0.21 | 0.19 | |
| 空載扭矩 | V1 | 0.11 | 0.29 | 0.40 | 0.84 | 1.85 | 2.1 | 2.8 | 3.8 | 5.5 | 8.5 | 11 |
| L1 | 0.09 | 0.18 | 0.29 | 0.59 | 1.12 | 1.4 | 2.1 | 3.1 | 4.5 | 5.5 | 7.5 | |
| 箱體材料 | 球墨鑄鐵箱體 | 鑄鋼箱體 | ||||||||||
| 箱體重量kg | 3.2 | 5 | 8.5 | 21.5 | 36 | 58 | 75 | 110 | 200 | 400 | 800 | |
| 每100mm絲桿+護筒重量kg | 0.36 | 0.50 | 0.75 | 1.52 | 2.44 | 3.02 | 4.5 | 6.8 | 9.0 | 12.5 | 16.5 | |
五、產品應用結構范圍
1.生產流水線中的提升、位移、夾緊、翻轉等執行裝置。
2.冶金設備中裝置及夾緊，提升和翻轉裝置。
3.車輛制造業的舉車機、柔性工裝及焊接升降機等。
4.光伏產業單晶硅、多晶硅鑄錠爐的升降裝置及太陽能發電跟蹤裝置。
5.航空航天、事、天文望遠鏡等遙控執行裝置。
6.升降舞臺升降裝置。
7.造船、水利、食品及倉儲、鑄造等行業、醫療機械、木工機械、食品機械的各種執行機構。
8.立車和龍門等機床上的提升裝置。
六、產品性能優點
1.靜載自鎖：梯形絲桿具有自鎖功能，沒有制動裝置也可保持自鎖狀態。受較大振動沖擊負荷時，自鎖有失效風險需加制動。
2.可靠性高：產品可設計應用于各種惡劣工況環境下，機械性能穩定可靠。
3.產品結構模塊化：產品結構緊湊，模塊化，輸入形式多樣，可簡單連接各種輔助附件和驅動源。
4.環保低噪：產品運行噪音小、采用潤滑脂潤滑，無泄漏。
5.安裝結構多變：可支持橫向、縱向、角度傾斜等各種安裝結構。
6.材質可選：根據不同使用環境，絲桿可選用不銹鋼、40CrMoTi、40CrMo、20CrMo等低碳合金鋼材料，提升機械性能。
7.產品智能化：產品可通過安裝各種元器件和驅動控制系統，實現自動化智能控制。
8.使用壽命長：產品內部核心部件蝸輪可采用鋁青銅或錫青銅等高耐磨性材料，直接提升產品使用壽命。
·產品詳細參數資料、產品選型、CAD外形圖或三維數模、方案設計等，可聯系我司銷售工程師提供服務。
·
·
