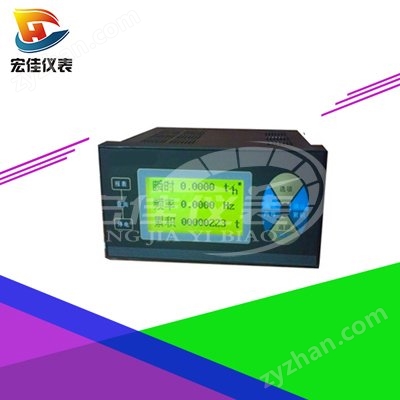

HJ-XMJA 智能流量積算儀與各種流量傳感器或變送器、溫度傳感器或變送器和壓力變送器配合使用，智能流量積算儀可對各種液體、蒸汽、天然氣、一般氣體等流量參數進行測量顯示、累積計算、報警控制、變送輸出、數據采集及通訊。

一、流量積算儀功能特點：

1.全范圍自動溫度、壓力補償運算，補償方式任意設定；
2.線性積算、開方積算任意設定；
3.瞬時流量、累積流量、溫度、壓力多種參數顯示；
4.小信號切除功能，切除范圍0～5%可選；
5.累積流量值可通過面板按鍵清零，清零操作可鎖；
6.掉電保護功能，累積流量值掉電保持時間大于5年，所有設定值掉電后保持；
7.的模塊化結構，配合功能*的儀表芯片，功能組合、系統升級非常方便。

二、流量積算儀的技術指標：

1.基本誤差：0.5％FS或 0.2％FS±1個字；
2.分 辨 力：1/20000、14位A/D轉換器；
3.顯示方式：雙排同時顯示，上排四位數碼管顯示瞬時流量，下排八位數碼管顯示累積流量采樣周期：0.5S
報警輸出：瞬時流量二限報警，繼電器輸出觸點容量 AC220V/3A；
4.變送輸出： 4～20mA、0～10mA、1～5V、0～5V 精度：±0.3％FS；
5.通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem；
6.波特率--300～9600bps內部自由設定；
7.饋電輸出：DC24V/50Ma;
8.電 源：開關電源 85～265VAC 功耗4W以下。

三、流量積算儀選型表：

型    號			說     明
HJ-XMJA			智能流量積算控制儀
設計程序	9		9000系列儀表
顯示方式	1 2		雙屏顯示 雙屏單光柱顯示
輸入方式	1 2 3		直流電流信號（0～10mA、4～20mA） 直流電壓信號（0～5V、1～5V、0～20mV、0～75Mv、0～200mV） 頻率輸入
流量方式	1 2 3 4		主輸入信號與瞬時流量為比例方式 主輸入信號與瞬時流量為開方方式 主輸入信號與瞬時流量為比例方式，有小信號切除 主輸入信號與瞬時流量為開方方式，有小信號切除
調節方式	0 1 2		無繼電器輸出 二個繼電器輸出，可分別對瞬時流量或累積流量控制 四個繼電器輸出，可分別對瞬時流量或累積流量控制
補償方式	0 1 2 3 4 5 6		普通流量方式，不含溫度或壓力補償 飽和蒸汽用電壓或電流信號作壓力補償方式 飽和蒸汽用電壓或電流信號作溫度補償方式 飽和蒸汽用Pt100熱電阻作溫度補償方式 過熱蒸汽用電壓或電流信號作溫度與壓力補償方式 過熱蒸汽用電壓或電流信號作壓力補償、用Pt100熱電阻作溫度補償 不含溫度或壓力補償，有顯示轉換系統設置
外形尺寸	H V F		橫式160×80×80mm 開孔：152×76 豎式80×160×125mm 開孔：76×152 方式96×96×110mm 開孔：92×92
24V輸出	P		缺省為無24V直流電源輸出 帶24V直流電源輸出（可做二線制變送器電源）
通訊接口	T		缺省為不帶通訊接口 帶RS232或RS485通訊接口
供電方式	K W		缺省為220V.AV 開關電源85～260V.AC 開關電源18～36V.DC或18～36V.AC
