產品名稱：耐震差壓表 CYN-100H 規格型號：CYN-100H 量程精度：0-1MPa 2.5級 安裝方式：螺紋連接M20*1.5 備 注：抗震差壓表/不銹鋼耐震差壓表型號：CYN-100H耐震差壓表CYN-100H適用于化工、化纖、......

[其他壓力儀表系列]
不銹鋼壓力表	氧氣壓力表	小風表	耐震壓力表	就地壓力表	真空壓力表
氮?dú)鈮毫Ρ?/span>	半鋼壓力表	軸向壓力表	水壓表	高壓力表	液壓力表
隔膜壓力表	法蘭式隔膜壓力表	高溫壓力表	衛生型壓力表	膜片壓力表	防腐膜片壓力表
膜盒壓力表	超微壓膜盒力表	電接點壓力表	防爆電接點壓力表	耐震電接點壓力表	精密壓力表
不銹鋼精密壓力表	記憶壓力表	三針壓力表	安全型壓力表	殼壓力表	一般壓力表
差壓表	高靜壓差壓表	雙針雙管壓力表	遠傳壓力表	氨用壓力表	PM10壓力變送器
：    傳真詢價：    QQ詢價：、



耐震差壓表CYN-100H適用于化工、化纖、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。

原理

基于感壓元件采用兩只具有相同剛度的波紋管，因此在同一被測介質下迫使其產生相同的集中力分別作用于活動支架上，由于彈簧片兩側在等力矩作用下不產生撓度，故支架還處于原始位置，這樣齒輪傳動機構也不動作，使指針仍指在零位。

當施加不同壓力(一般高壓端高于低壓端)時，兩波紋管作用在活動支架上的力則不相等，使分別產生相應的位移，并帶動齒輪傳動機構傳動并予放大，由指針偏轉后指示出兩者之間的差壓值。

型號表示

C Y —   1   H   2   3

代號	注解
CY	差壓表
1	儀表表盤直徑
	100、150分別表示表盤直徑為100mm、150mm
H	防腐不銹鋼型
2	儀表安裝方式
	Ⅰ 八字型
	Ⅱ 平行型
3	儀表安裝形式
	缺項表示不帶邊
	T  后帶邊

注：因差壓顯示不能低于滿量程的1/6，故量程范圍選擇時需要考慮應用壓力。如有其它要求，須我廠技術確認并澄清后可定制。

主要技術參數

u        精度：2.5%、(1.6%)

u        測量范圍：0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5MPa

               0～1...60KPa

u        刻度盤:白底黑字

u        連接尺寸：徑向接頭連接M20×1.5或約定的特殊要求

u        溫度：環境溫度-20～+60℃，介質溫度小于60℃

u        儀表接頭：高壓端上標有“H”；低壓端上標有“L”。

導(測)壓系統及外殼等主要零件的材質

零件名稱	材質牌號(代號)
接頭、導管	0Cr17Ni12Mo2(316)
波紋管	00Cr17Ni14Mo2(316L)
表殼、表蓋、表環	0Cr18Ni9(304)

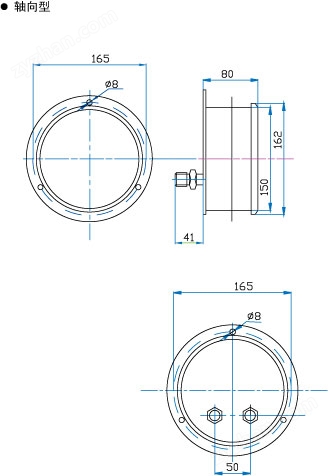

外型尺寸



訂貨需知

型號/表盤直徑/材質/安裝方式/壓力范圍/接頭螺紋/靜壓

樣板表示

CY  -  150   H   ⅡT  /  0～0.25MPa  /  M20×1.5  /  1.6MPa

u        CY ----- 型號

u        150 ----- 表盤直徑

u        H  ----- 材質

u        ⅡT ----- 安裝方式

u        0～0.25MPa ----- 壓力范圍

u        M20×1.5 ----- 接頭螺紋

u        1.6MPa ----- 靜壓

文字表述

全不銹鋼平行后帶邊差壓表，測量范圍0-0.25MPa

螺紋標準為M20×1.5，靜壓1.6MPa
