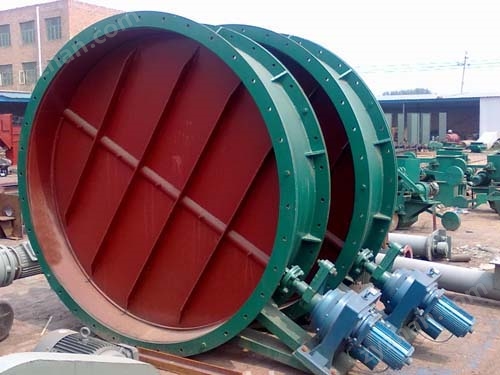

電動通風蝶閥采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。
電動通風蝶閥主要用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷裝置。
電動通風蝶閥是一種非密閉型蝶閥,廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上,用以連通、啟閉或調節介質量。
其主要特點為:
1、設計新穎、合理、結構合理,重量輕,啟閉。
2、操力矩小,操作方便,省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
電動通風蝶閥性能參數
| 公稱壓力(MPa) | 0.05 |
| 殼體試驗壓力 | 0.1 |
| 適用溫度 | 450℃;600℃;900℃ |
| 適用介質 | 熱風、煙氣、燃?xì)?/td> |
| 介質流速 | ≤50m/s |
| 泄漏 | 1% |
電動通風蝶閥根據介質溫度,閥板閥體選用材質表
| 介質溫度 | ≤450℃ | ≤600℃ |
| 閥體材料 | 錳鋼或鉻鉻鉬 | 鉻鉬鋼、鉻鎳鈦鋼 |
| 蝶板材料 | 錳鋼或鉻鉻鉬 | 鉻鎳鈦不銹鋼 |
| 閥軸材料 | 鉻不銹鋼 | 鉻鎳鈦不銹鋼 |
電動通風蝶閥主要連接尺寸及重量
| DN | D | D1 | n-do | b | L | 重量 | ||
| D41 | D341 | D941 | ||||||
| 200 | 320 | 280 | 8-18 | 16 | 140 | 34 | 42 | 78 |
| 250 | 375 | 335 | 12-18 | 16 | 140 | 38 | 46 | 83 |
| 300 | 440 | 395 | 12-22 | 16 | 170 | 48 | 54 | 93 |
| 350 | 490 | 445 | 12-22 | 16 | 170 | 56 | 64 | 95 |
| 400 | 540 | 495 | 16-22 | 16 | 190 | 73 | 81 | 98 |
| 450 | 595 | 550 | 16-22 | 16 | 190 | 81 | 110 | 140 |
| 500 | 645 | 600 | 20-22 | 16 | 190 | 99 | 128 | 179 |
| 600 | 755 | 705 | 20-26 | 18 | 210 | 127 | 157 | 213 |
| 700 | 860 | 810 | 24-26 | 18 | 210 | 152 | 199 | 267 |
| 800 | 975 | 920 | 24-30 | 18 | 210 | 182 | 229 | 326 |
| 900 | 1075 | 1020 | 24-30 | 18 | 250 | 240 | 287 | 385 |
| 1000 | 1175 | 1120 | 28-30 | 18 | 250 | 383 | 430 | 528 |
| 1100 | 1275 | 1220 | 28-30 | 18 | 250 | 620 | 682 | |
| 1200 | 1375 | 1320 | 32-30 | 18 | 250 | 765 | 827 | |
| 1400 | 1575 | 1520 | 36-30 | 18 | 300 | 1188 | 1250 | |
| 1600 | 1790 | 1730 | 40-30 | 22 | 300 | 1393 | 155 | |
| 1800 | 1990 | 1930 | 44-30 | 22 | 300 | 1800 | 1865 | |
| 2000 | 2190 | 2130 | 48-30 | 22 | 300 | 2130 | 2190 | |
| 2100 | 2300 | 2240 | 52-33 | 22 | 300 | 2785 | ||
| 2200 | 2405 | 2340 | 52-33 | 26 | 350 | 3690 | ||
| 2400 | 2605 | 2540 | 56-33 | 26 | 350 | 4720 | ||
| 2600 | 2805 | 2740 | 60-33 | 26 | 350 | 5530 | ||
| 2800 | 3030 | 2960 | 64-36 | 26 | 400 | 6035 | ||
| 3000 | 3230 | 3160 | 68-36 | 26 | 400 | 6280 | ||
