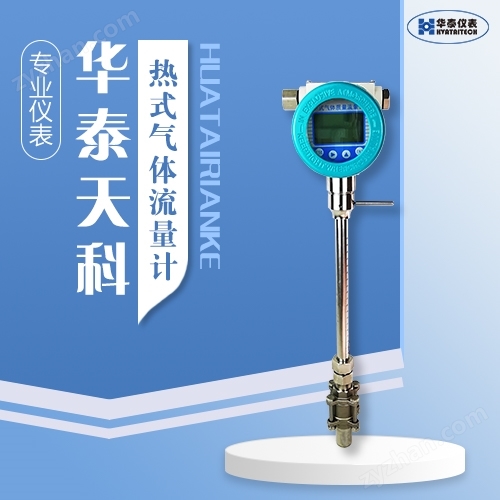

熱式流量計的結構

熱式流量計是一種用于氣體流量測量的儀表，它通常由兩個溫度傳感器、測量管段、控制儀表等部分構成。其中兩個溫度傳感器分別位于測量管段的兩端，位于上游的溫度傳感器還附加一個加熱器用于加熱被測介質。

 熱式質量流量計 FF協議 不銹鋼 食品廠 山西

基本原理

通過測量氣體流經流量計內加熱元件時的冷卻效應來計量氣體流量的。氣體通過的測量段內有兩個熱阻元件，其中一個作為溫度檢測，另一個作為加熱器。溫度傳感元件用于檢測氣體溫度，加熱器則通過改變電流來保持其溫度與被測氣體的溫度之間有一個恒定的溫度差。當氣體流速增加，冷卻效應越大，使須保持熱電阻間恒溫的電流也越大。此熱傳遞正比于氣體質量流量，即供給電流與氣體質量流量有一對應的函數關系來反映氣體的流量。

熱式質量流量計 FF協議 不銹鋼 食品廠 山西

熱式流量計參數

公稱口徑：DN25-DN200（管段式）；DN100-DN1600（插入式）

本體材質：304；316L

安裝方式：插入式；法蘭式

測量介質：氣體

工作溫度：-40~200°C

工作壓力：≤2MPa（＞2.0MPa協議供貨）

電源：24VDC；220VAC

精度：±1.0%；±1.5%F.S

輸出信號：4-20mA；脈沖輸出

補償方式：溫壓補償

通訊：HART協議；RS485

防爆等級：Exd[ia]II CT6
