產品概述
QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPVMPS、美國的MARIOWPUMPS相近，已被國內近一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果，也可根據用戶要求，分為鑄鐵、不銹鋼、鋁合金
產品特點
不需灌引水， 流動寬蔽，允許通過既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等許多優點?？梢越](méi)在介質中工作，本泵無須用油潤滑，即使空轉，對泵也無任何影響。揚程、流量可通過氣閥開度實現無級調節。標準吸程高達7m，揚程達50m，出口壓力≥6kgf/c㎡。
產品用途
泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花。糖漿
油漆、顏料、膠水、粘合劑、
各種瓦、瓷、磚器及陶瓷釉漿
各種磨料、腐蝕劑、清洗油垢
各種劇毒、易燃、易揮發液體
各種污水、水泥灌漿及灰漿
各種強酸、強堿、強腐蝕液體
各種粘稠漿、乳化液、各種軟膏化裝品
各種固液分離設備的前級送壓裝置
| 名 稱 | 型 號 | 進出口徑 | 流量 (m3/h) | 揚程 (m) | 吸程 (m) | 允許通過顆粒φ(mm) | 供氣壓(kgf/cm2) |
| 氣 動 隔 膜 泵 | QBY-10 | 10 | 0.8 | 50 | 5 | 1 | 2-7 |
| QBY-15 | 15 | 1 | 50 | 5 | 1 | 2-7 | |
| QBY-25 | 25 | 2.4 | 50 | 7 | 2.5 | 2-7 | |
| QBY-40 | 40 | 8 | 50 | 7 | 4.5 | 2-7 | |
| QBY-50 | 50 | 12 | 50 | 7 | 8 | 2-7 | |
| QBY-65 | 65 | 16 | 50 | 7 | 8 | 2-7 | |
| QBY-80 | 80 | 24 | 50 | 7 | 10 | 2-7 | |
| QBY-100 | 100 | 30 | 50 | 7 | 10 | 2-7 |

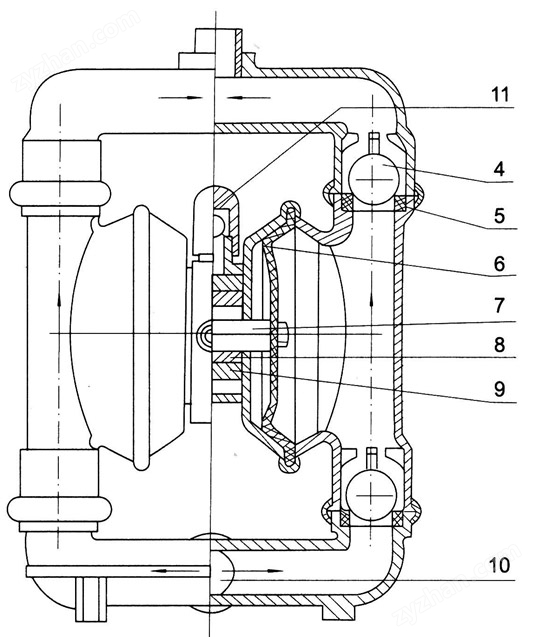

結構圖
1 進氣口 2 配氣閥體 3 配氣閥 4 圓球 5 球座 6 隔膜 7 連桿 8 連桿銅套 9 中間支架 10 泵進口 11 排氣口
